TEAC稱重傳感器TC-BSR(T)-G-10kN
產品相關型號：
TC-BSR(T)-G-10kNTC-BSR(T)-G-20kN
TC-BSR(T)-G-50kN
壓縮型測壓元件TC系列
TC - BSR（T )- G
TEDS應對RoHS對應
小型（φ21，高10毫米），一邊10 kN·20 kN?50 kN高負荷的對應的測壓元件。
機器人電纜化（現行產品是塑料絲電纜）依次實施的。
※一部分產品伴隨著線徑的改變。
特長
高負荷10 kN·20 kN?50 kN，低價格小型
資料請求和咨詢
主要的式樣

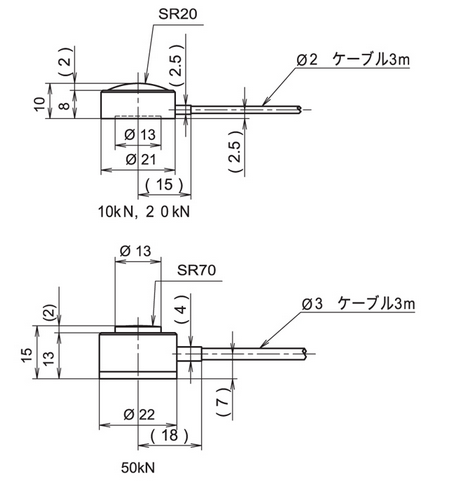

外形尺寸圖
事例
下載
型號定格容量
TC - BSR（T )- G N 0.5 1 1.5 2 3 5 10 20 50 100 200 500
kN 1 2 3 5 10 20 30 50 100 200 300 500 1000
定格容量固有振動數質量（約）
10 kN 1.02 tf 98千赫21克
20 kN 2.04 tf 98千赫21克
50 kN 5.10 tf請咨詢
型TC - BSR（T )- G
容許過載120% R.C .
額定出力1 mV / V 50%（10 kN）
1.5 mV / V 50%（20 kN，50 kN）
非直線性1.0 % R . O .（10 kN，50 kN）
2.0 % R . O .（20）kN
歇斯通1.0% R.O .
重復性1.0%R.O .
輸出端子間電阻350Ω±5%
容許電壓7 V（10 kN，20 kN）
5 V（50）kN
補償溫度范圍0～50℃
容許溫度范圍- 10～60℃
零分溫度影響0.5% R.O./ 10℃
輸出的溫度影響0.5% R.C.C . / 10℃
電纜Φ2、6芯盾機器人電纜，3米，直接尖端玫瑰（10 kN，20 kN）
Φ3，6芯盾機器人電纜，3米，直接尖端玫瑰（50）kN
本體材質不銹鋼
TEDS對應內置
環保RoHS / REACH
現有設備的力量測量
測量實驗
生產線
