TEAC稱重傳感器TC-WAR-G-500N
產品相關型號：
TC-WAR-G-500N
TC-WAR-G-1kN
TC-WAR-G-2kN
TC-WAR-G-5kN
TC-WAR-G-10kN
TC-WAR-G-20kN
TC-WAR-G-50kN
TC-WAR-G-100kN
TC-WAR-G-200kN
壓縮型測壓元件TC系列
TC - WAR - G
RoHS對應
因為是完全防水的對應，所以可以在水中使用。全不銹鋼（不銹鋼630）?小型、輕量、精度班：0.15 %
特長
保護結構IP 67·不活性氣封入結構
資料請求和咨詢
主要的式樣

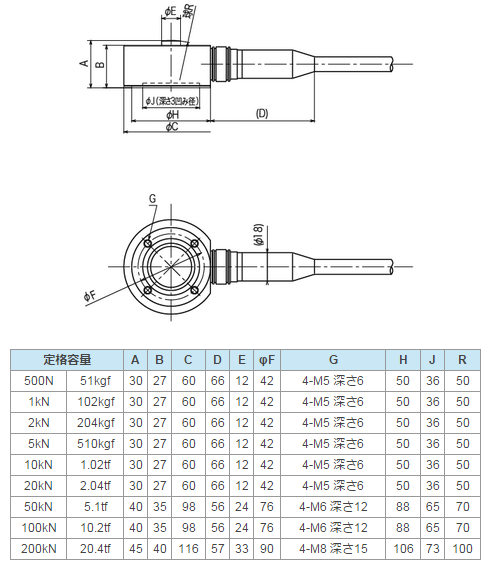

外形尺寸圖
事例
下載
配件
型號定格容量
TC - WAR N 0.5 1 1.5 2 3 5 10 20 50 100 200 500
kN 1 2 3 5 10 20 30 50 100 200 300 500 1000
定格容量固有振動數質量（約）
500 N 51 kgf 3.6千赫0.5公斤
一kN 102 kgf 5.7千赫0.5公斤
2 kN 204 kgf 7.8千赫0.5公斤
5 kN 510 kgf 13.0千赫0.5公斤
10 kN 1.02 tf 16.0千赫0.6公斤
20 kN 2.04 tf 23.0千赫0.6公斤
50 kN 5.1 tf 7.7千赫1.6公斤
100 kN 10.2 tf 11.0千赫1.6公斤
200 kN 20.4 tf 5.0千赫2.9公斤
型TC - WAR
允許過載150%R.C .
額定出力2 mV / V±1%
非直線性0.15 % R . O .（500 N～20 kN）
0.1 % R . O .（50 kN～200 kN）
磁滯0.15 % R . O .
重復性0.1%的R.O .
容許印加電壓20V
輸入端子間抵抗425Ω±50Ω
輸出端子間電阻350Ω±3.5Ω
絕緣電阻1000MΩ以上
補償- 10℃～60℃的溫度范圍
容許溫度范圍- 30℃～80℃
零點溫度的影響0.1 % R . O ./ 10℃
輸出的溫度的影響0.1 % R . C ./ 10℃
電纜Φ9、4芯保持、5米直結、尖端玫瑰
本體材質不銹鋼
環保RoHS
壓入裝置
防水規格的各種設備
產品目錄PDF
處理說明書PDF
式樣書ZIP※下載的會員登錄必要。
外觀圖ZIP※下載的會員登錄必要。

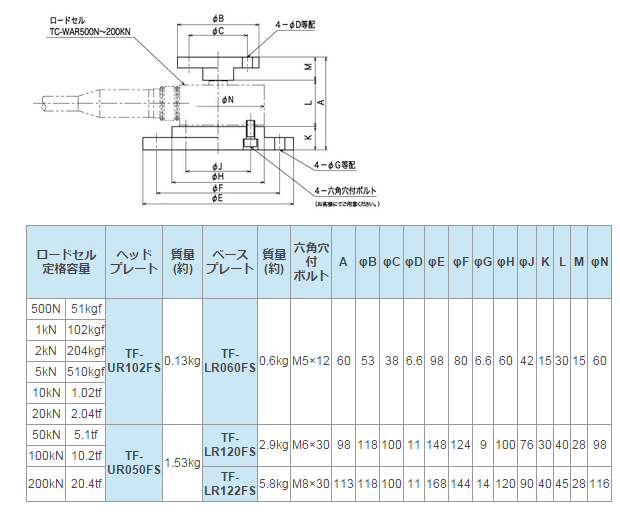

三菱電機TF -頭板塊
被測身體安裝，壓縮負載確實傳達到測壓元件為了使使用
TF - LR基礎板
壓縮型測壓元件的安裝部不穩定的情況、測壓元件從下面固定場合不能使用
