TEAC稱重傳感器TC-USR(T)-G-0.5N
產品相關型號：
TC-USR(T)-G-0.5N
TC-USR(T)-G-1N
TC-USR(T)-G-2N
TC-USR(T)-G-5N
TC-USR(T)-G-10N
TC-USR(T)-G-20N
TC-USR(T)-G-50N
TC-USR(T)-G-100N
TC-USR(T)-G-200N
TC-USR(T)-G-500N
TC-USR(T)-G-1kN
TC-USR(T)-G-2kN
壓縮型測壓元件TC系列
TC - USR（T )- G
TEDS應對RoHS對應
低容量中，高精度的測量，以便其他測壓元件和不同的直線梁結構起扭曲板使用。為了防止破壞的拉鏈，對微小的負荷的測量是最適合的。
舊型TC - USR：基本規格的傳統產品的那樣TEDS功能的追加和環境對應（符合RoHS）了。
機器人電纜化（現行產品是塑料絲電纜）依次實施的。
※一部分產品伴隨著線徑的改變。
特長
超低容量?吸鏈?螺釘孔?低溫度影響
資料請求和咨詢
主要的式樣

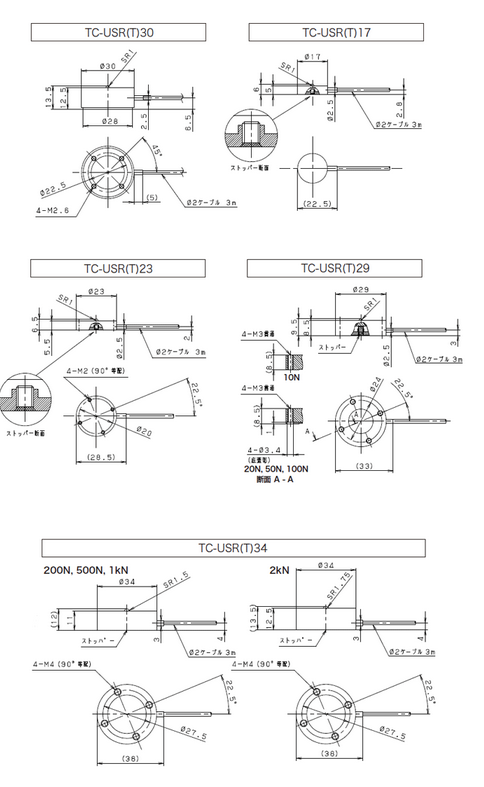

外形尺寸圖
事例
下載
型號定格容量
TC - USR（T )- G N 0.5 1 1.5 2 3 5 10 20 50 100 200 500
kN 1 2 3 5 10 20 30 50 100 200 300 500 1000
額定容量固有振動數質量（約）型
0.5 N 51 gf 0.5千赫12克TC - USR（T）30 - G
1 N 102 gf 0.8千赫12克TC - USR（T )- 30 - G
2 N 204 gf 5.6千赫2.5克TC - USR（T）17 - G
5 N 510 gf 6.7千赫2.5克TC - USR（T）17 - G
2 N 204 gf 5.5千赫5克TC - USR（T）23 - G
5 N 510 gf 7.5千赫5克TC - USR（T）23 - G
10 N 1.02 kgf 6.8千赫15克TC - USR（T）29 - G
20 N 2.04 kgf 7.5千赫35克TC - USR（T）29 - G
50千赫N 5.1 kgf 9.5 35克TC - USR（T）29 - G
100 N 10.2 kgf 15千赫35克TC - USR（T）29 - G
200 N 20.4 kgf 14千赫58克TC - USR（T）34 - G
500 N 51 kgf 14千赫58克TC - USR（T）34 - G
一kN 102 kgf 15千赫58克TC - USR（T）34 - G
2 kN 204 kgf 16kHz 65克TC - USR（T）34 - G
型TC - USR（T )- G
允許過載150%R.C .
120%的R . C（TC - USR（T）30 - G）
最大允許過載300% R.C .
500 % R . C（TC - USR（T）17 / 23 - G）
額定輸出0.75 mV / V以上
0.5 mV / V以上（TC - USR（T）17 / 23 / 30 - G，TC - USR（T）29 - 10 N）
非直線性0.1%
0.3 % R . O（TC - USR（T）17 / 23 - G）
歇斯通0.1% R.O .
0.3 % R . O（TC - USR（T）17 / 23 - G）
重復性0.1%的R.O .
0.3 % R . O（TC - USR（T）17 / 23 - G）
容許印加電壓6V
輸入端子間抵抗420ΩΩ±20（TC - USR（T）30 / 17 / 23 - G，TC - USR（T）29 - 10 N - G）
390ΩΩ±20（TC - USR（T）29 - 10 N以外，TC - USR（T）34 - G）
輸出端子間電阻350Ω±20Ω
絕緣電阻1000MΩ以上（DC 50V）
補償0℃～60℃的溫度范圍
容許溫度范圍- 10℃～60℃
- 5℃～70℃（TC - USR（T）30 - G）
零點溫度的影響0.3 % R . O ./ 10℃
輸出的溫度的影響0.1 % R . O ./ 10℃
0.3 % R . O ./ 10℃（TC - USR（T）30 - G）
電纜Φ3、6芯機器人電纜、3米直結、尖端玫瑰
結構吸塵器
本體材質不銹鋼
鋁（TC - USR（T）30 / 17 / 23 / 29 - 10 N - G）
TEDS對應內置
環保RoHS / REACH
剪彩機
單晶體上調裝置
波恩機
チップマウンター載荷測量
微米測量反力的管理
電氣器具的檢查（旋轉扭矩、保持力、接觸壓/插入力）
皮膚硬度測定（變位-荷重）
微開關的阻塞管理
咬合力測量
測壓元件的微小的扭矩控制
精密儀器的疲勞試驗裝置
2次電池制造工程
鍵盤的開關
