TEAC稱重傳感器TC-SR(T)-G-5kN
產品相關型號：
TC-SR(T)-G-5N
TC-SR(T)-G-10N
TC-SR(T)-G-20N
TC-SR(T)-G-50N
TC-SR(T)-G-100N
TC-SR(T)-G-200N
TC-SR(T)-G-500N
TC-SR(T)-G-1kN
TC-SR(T)-G-2kN
壓縮型測壓元件TC系列
TC -常常（T )- G
TEDS應對RoHS對應
小型、輕量測壓元件，單純的設置，粘或凹處安上嵌合等使用。
主要的用途，數個使用荷載分布測定，制造管磨機的負荷測量，其他地方，測量測壓元件的質量受到限制等情況的負荷測定等。
舊型TC -常常：基本規格的傳統產品的那樣TEDS功能的追加和環境對應（RoHS）適合了（容量10 N～2 kN）
機器人電纜化（現行產品是塑料絲電纜）依次實施的。
※一部分產品伴隨著線徑的改變。
特長
超小、輕、薄、低容量
資料請求和咨詢
主要的式樣

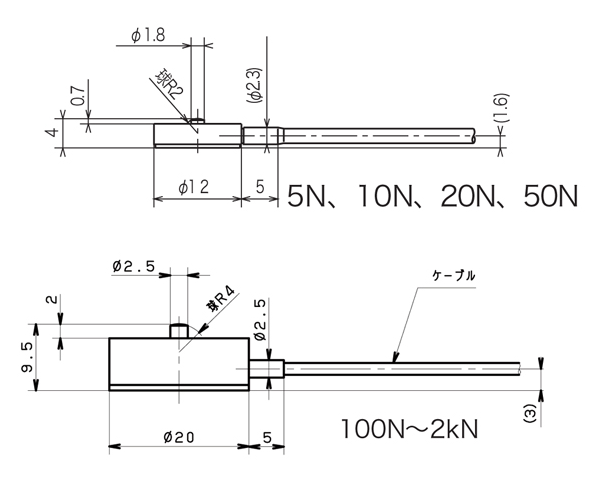

外形尺寸圖
事例
下載
型號定格容量
TC -常常（T )- G N 0.5 1 1.5 2 3 5 10 20 50 100 200 500
kN 1 2 3 5 10 20 30 50 100 200 300 500 1000
定格容量固有振動數質量（約）
5 N 0.51 kgf 11千赫1.7克
10 N 1.02 kgf 17千赫1.7克
20 N 2.04 kgf 21千赫1.8克
50千赫N 5.1 kgf 35 1.9克
100 N 10.2 kgf 21千赫9.8克
200 N 20.4 kgf 25千赫9.9克
500 N 51 kgf 41千赫11克
一kN 102 kgf 59千赫11克
2 kN 204 kgf 84千赫12克
型TC -常常（T )- G
允許過載150%R.C .
額定輸出約1 mV / V±30 %
非直線性1%R.O .
歇斯通1%R.O .
重復性0.5%
容許印加電壓6V
輸入端子間電阻350Ω±20Ω
輸出端子間電阻350Ω±20Ω
補償0℃～60℃的溫度范圍
容許溫度范圍- 20℃～60℃
零點溫度影響2% R . O ./ 10℃
輸出的溫度影響1% R . C ./ 10℃
電纜Φ3、6芯機器人電纜、3米直結、尖端玫瑰
主體材質是不銹鋼（100 N～2 kN）
貝利利銅（5N～50N）
TEDS對應內置
環保RoHS / REACH
剪彩機
臺車制動器
剪切力測量
接合機器
扭矩測量
緊泊測力
衣服接觸壓測量
點焊接時的加壓測量
チップマウンター載荷測量
電氣器具的檢查（旋轉扭矩、保持力、接觸壓/插入力）
摩擦系數測量
體育用具的性能評價
微米測量反力的管理
皮膚硬度測定（變位-荷重）
微開關的阻塞管理
咬合力測量
壓壓壓根測量
芯片部件的加緊加壓測量
熱貼紙時的加壓測量
機器人過負荷控制
