TEAC稱重傳感器TC-XR(T)-G-20kN
產品相關型號：
TC-XR(T)-G-20kN
TC-XR(T)-G-50kN
TC-XR(T)-G-100kN
TC-XR(T)-G-200kN
TC-XR(T)-G-300kN
壓縮型測壓元件TC系列
TC - XR（T )- G
TEDS應對RoHS對應
因?yàn)榻Y(jié)構極為簡單，所以很容易使用和保守?？梢詮V泛應用于螺栓的情緒、沖壓設備等。
舊型TC - XR：基本規格的傳統產品的那樣TEDS功能的追加和環境對應（符合RoHS）了。
機器人電纜化（現行產品是塑料絲電纜）依次實施的。
※一部分產品伴隨著線徑的改變。
特長
薄·小型中心大廳型、壓入，最適合鉚接
資料請求和咨詢
主要的式樣
外形尺寸圖
事例
下載
型號定格容量
TC - XR（T )- G N 0.5 1 1.5 2 3 5 10 20 50 100 200 500
kN 1 2 3 5 10 20 30 50 100 200 300 500 1000
定格容量固有振動數質量（約）
20 kN 2.04 tf 7千赫0.8公斤
50 kN 5.1 tf 11千赫0.8公斤
100 kN 10.2 tf 13千赫0.9公斤
200 kN 20.4 tf 11千赫2.0公斤
300 kN 30.6 tf 9千赫4.0公斤
型TC - XR（T )- G
容許過載120% R.C .
額定出力1 mV / V±1%
非直線性0.5%
歇斯通0.5% R.O .
重復性0.1%的R.O .
容許印加電壓15V
輸入端子間阻力700Ω±7Ω
輸出端子間阻力700Ω±7Ω
絕緣電阻2000MΩ以上（DC 50V）
補償0℃～60℃的溫度范圍
容許溫度范圍- 10℃～80℃
零點溫度的影響0.5 % R . O ./ 10℃
輸出的溫度的影響0.5 % R . C ./ 10℃
電纜Φ6、6芯機器人電纜、3米直結、尖端玫瑰
本體材質鎳鉻鉬鋼
TEDS對應內置

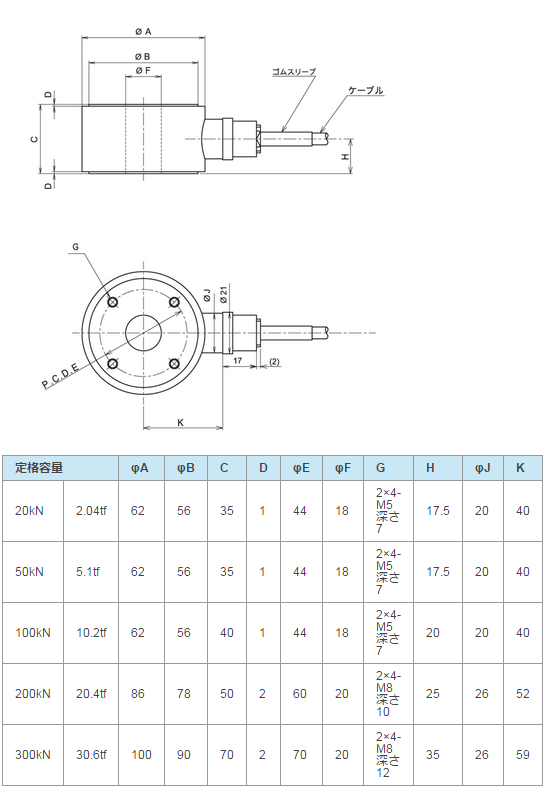

外形尺寸圖
