TEAC稱重傳感器TC-FR(T)-G-500N
產品相關型號：
TC-FR(T)-G-500N
TC-FR(T)-G-1kN
TC-FR(T)-G-2kN
TC-FR(T)-G-5kN
TC-FR(T)-G-10kN
TC-FR(T)-G-20kN
壓縮型測壓元件TC系列
TC - FR（T )- G
TEDS應對RoHS對應
因為是小型輕量，所以很容易安裝到現有的設備。另外，不銹鋼（不銹鋼630）因此耐腐蝕性的必要的設備的探測器和廣泛應用。
舊型TC - FR：基本規格的傳統產品的那樣TEDS功能的追加和環境對應（符合RoHS）了。
機器人電纜化（現行產品是塑料絲電纜）依次實施的。
※一部分產品伴隨著線徑的改變。
特長
小型?輕量?耐吃性?低成本?真空可（特注）
資料請求和咨詢
主要的式樣

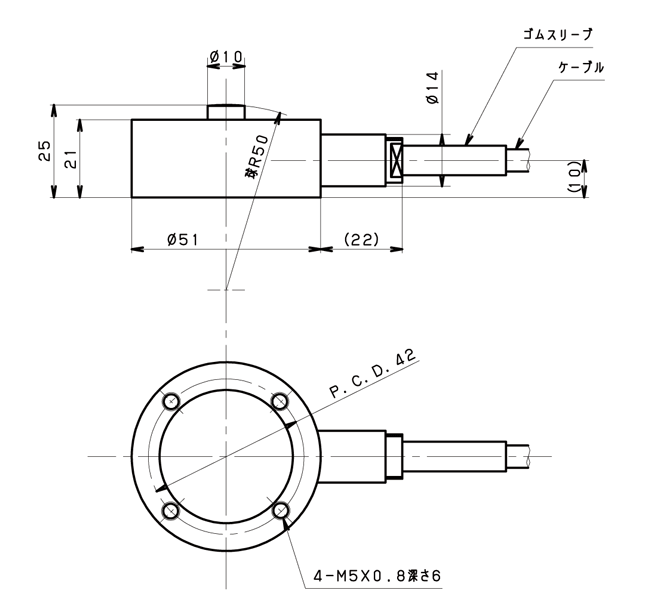

外形尺寸圖
事例
下載
配件
型號定格容量
TC - FR（T )- G N 0.5 1 1.5 2 3 5 10 20 50 100 200 500
kN 1 2 3 5 10 20 30 50 100 200 300 500 1000
定格容量固有振動數質量（約）
500 N 51 kgf 3.6千赫230克
一kN 102 kgf 5.0千赫230克
2 kN 204 kgf 6.0千赫230克
5 kN 510 kgf 7.0千赫230克
10 kN 1.02 tf 10.0千赫230克
20 kN 2.04 tf - 230克
※10 kN是防爆對應
型TC - FR（T )- G
允許過載150%R.C .
額定出力2 mV / V±1%
非直線性0.15 % R . O .
歇斯通0.1% R.O .
重復性0.05%R.O .
容許印加電壓15V
輸入端子間抵抗425Ω±50Ω
輸出端子間電阻350Ω±5Ω
絕緣電阻1000MΩ以上
補償- 10℃～70℃的溫度范圍
容許溫度范圍- 10℃～70℃
零點溫度的影響0.05 % R . O ./ 10℃
輸出的溫度的影響0.1 % R . C ./ 10℃
電纜Φ6、6芯機器人電纜、5米直結、尖端玫瑰
本體材質不銹鋼
環保RoHS / REACH
TEDS內置
點焊接時的加壓測量
チップマウンター載荷測量
壓片加壓力測量（既設設備的安裝）
熱貼紙加壓力測量
超聲波接合處的負荷測量
踏力計
汽車用側鏡的扭矩測量
發泡力測量
剪切力測量
緩沖材料特性評價
沖擊破袋試驗
模具內壓測量
沖擊負荷測量
小東西切削力測量
各種FA設備
產品目錄PDF
處理說明書PDF
規格書PDF※下載需要注冊會員。
外觀圖DXF※下載的會員登錄必要。

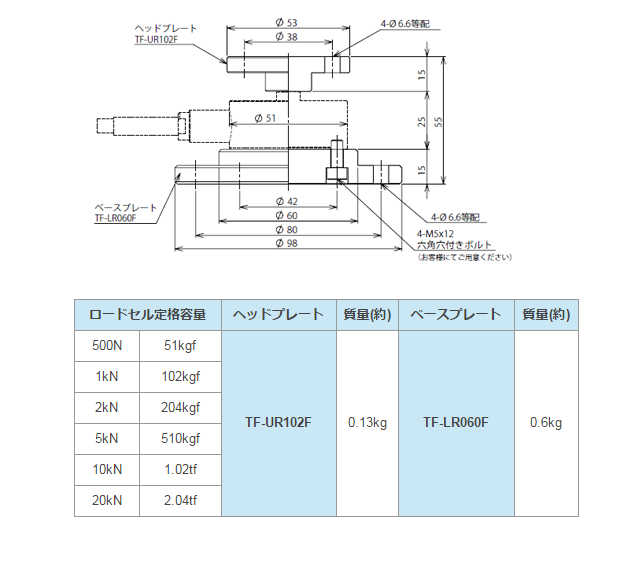

三菱電機TF -頭板塊
被測身體安裝，壓縮負載確實傳達到測壓元件為了使使用
TF - LR基礎板
壓縮型測壓元件的安裝部不穩定的情況、測壓元件從下面固定場合不能使用
