產品相關型號：
TC-AR(T)-G-20kN
TC-AR(T)-G-30kN
TC-AR(T)-G-50kN
TC-AR(T)-G-100kN
TC-AR(T)-G-200kN
壓縮型測壓元件TC系列
TC - AR（T )- G
TEDS應對RoHS對應
因?yàn)槭切⌒洼p量，所以很容易安裝到現有的設備。另外，不銹鋼（不銹鋼630）因此耐腐蝕性的必要的設備的探測器和廣泛應用。
舊型TC - AR：基本規格的傳統產品的那樣TEDS功能的追加和環境對應（符合RoHS）了。
機器人電纜化（現行產品是塑料絲電纜）依次實施的。
※一部分產品伴隨著線徑的改變。
特長
小型?輕量?耐吃性?低成本?真空可（特注）
資料請求和咨詢
主要的式樣

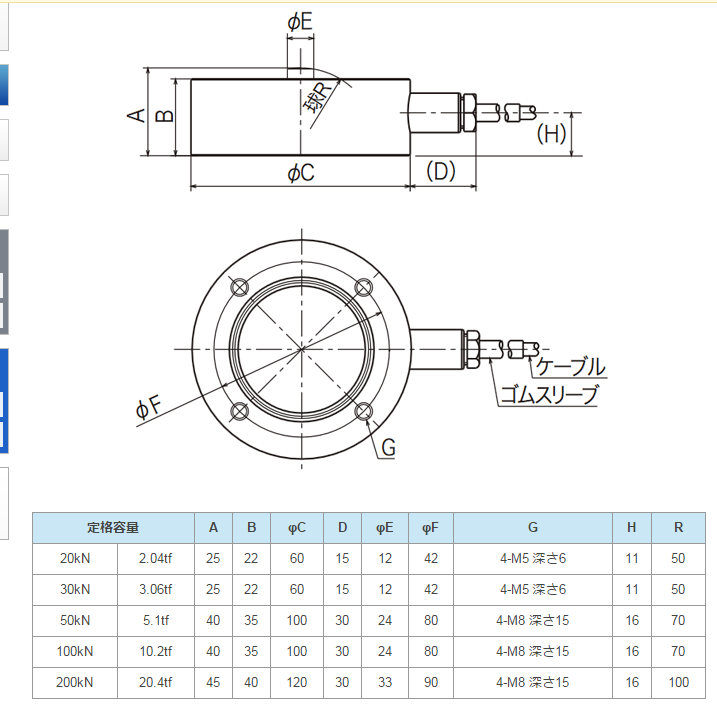

外形尺寸圖
事例
下載
配件
型號定格容量
TC - AR（T )- G N 0.5 1 1.5 2 3 5 10 20 50 100 200 500
kN 1 2 3 5 10 20 30 50 100 200 300 500 1000
定格容量固有振動數質量（約）
20 kN 2.04 tf 23千赫0.8公斤
30 kN 3.06 tf 23千赫0.8公斤
50 kN 5.1 tf 7.7千赫1.8公斤
100 kN 10.2 tf 11千赫1.8公斤
200 kN 20.4 tf 50千赫3.1公斤
型TC - AR（T )- G
允許過載150%R.C .
額定出力2 mV / V±1%
非直線性0.15 % R . O .（20 kN，30 kN）/ 0.1 % R . O .（50 kN～200 kN）
磁滯0.15 % R . O .
重復性0.1%的R.O .
容許印加電壓15V
輸入端子間抵抗425Ω±50Ω
輸出端子間電阻350Ω±5Ω
絕緣電阻1000MΩ以上
補償- 10℃～70℃的溫度范圍
容許溫度范圍- 30℃～80℃
零點溫度的影響0.1 % R . O ./ 10℃
輸出的溫度的影響0.1 % R . O ./ 10℃
電纜Φ6，6芯盾機器人電纜，5米，直接尖端玫瑰（20 kN，30 kN）
Φ8、6芯屏蔽機器人電纜，5米，直接尖端玫瑰（50 kN～200 kN）
本體材質不銹鋼
TEDS對應內置
環保RoHS / REACH
熱貼紙加壓力測量
超聲波接合處的負荷測量
結構集成材的加壓力管理
軸荷儀測壓元件
各種FA設備
疲勞試驗
沖擊負荷測量
各種冰球
產品目錄PDF
處理說明書PDF
式樣書ZIP※下載的會員登錄必要。
外觀圖ZIP※下載的會員登錄必要。

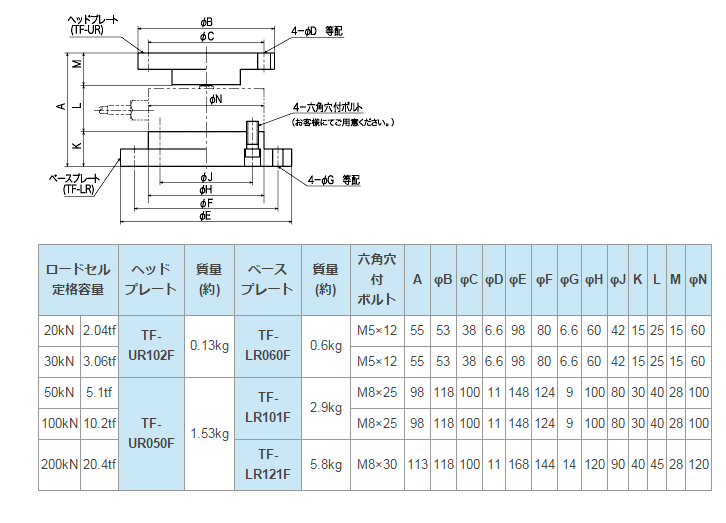

三菱電機TF -頭板塊
被測身體安裝，壓縮負載確實傳達到測壓元件為了使使用
TF - LR基礎板
壓縮型測壓元件的安裝部不穩定的情況、測壓元件從下面固定場合不能使用
