TEAC稱重傳感器TU-PGRS-G-100N
產品型號：
TU-PGRS-G-100N
TU-PGRS-G-200N
TU-PGRS-G-500N
TU-PGRS-G-1kN
TU-PGRS-G-2kN
TU-PGRS-G-3kN
TU-PGRS-G-5kN
TU-PGRS-G-10kN
TU-PGRS-G-20kN
拉伸壓縮型測壓元件TU系列
TU - PGRS - G
RoHS對應
舊型TU - PGRS：基本規格的傳統產品的那樣環境對應（符合RoHS）了。
拉伸壓縮負載專用測壓元件。采用高阻抗電路，以自我發熱的溫度漂移控制到最小限度。
※本質安全防爆適合品的型號名稱不同。請和我商量。
特長
高精度、密封結構、高穩定性?獲取專利產品專利No，2515645?
主要的式樣

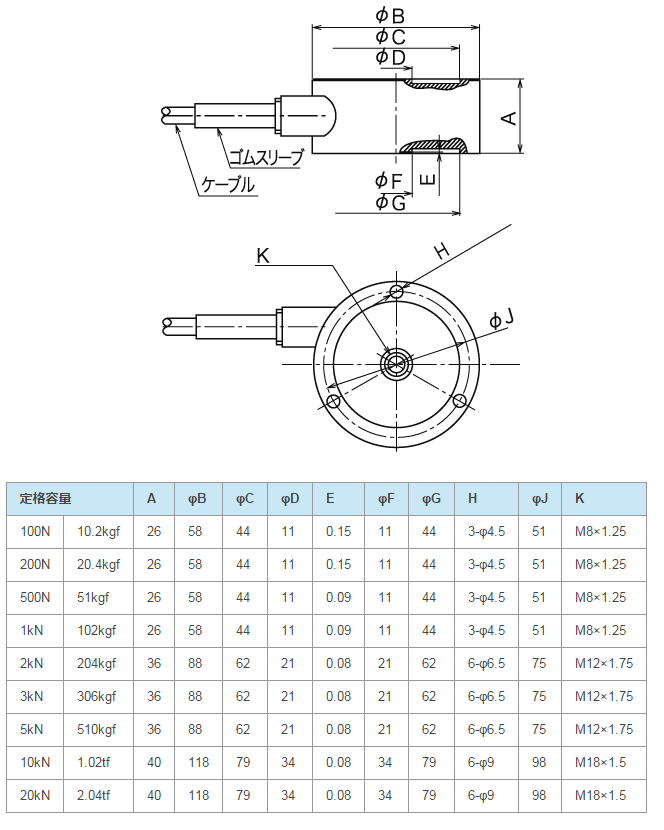

外形尺寸圖
事例
下載
配件
型號定格容量
TU - PGRS - G N 0.5 1 1.5 2 3 5 10 20 50 100 200 500
kN 1 2 3 5 10 20 30 50 100 200 300 500 1000
定格容量固有振動數質量（約）
100 N 10.2 kgf 1.1千赫0.15公斤
200 N 20.4 kgf 1.5千赫0.15公斤
500 N 51 kgf 4.3千赫0.15公斤
一kN 102 kgf 5.4千赫0.15公斤
2 kN 204 kgf 3.4千赫0.41公斤
3 kN 306 kgf 4.4千赫0.41公斤
5 kN 510 kgf 6.5千赫0.41公斤
10 kN 1.02 tf 3.9千赫2.2公斤
20 kN 2.04 tf 5.4千赫2.2公斤
型TU - PGRS - G
允許過載150%R.C .
額定出力2 mV / V±0.3 %
非直線性0.03 % R . O .
磁滯0.03 % R . O .
重復性0.02%R.O .
容許印加電壓20V（100N，200N : 15V）
輸入端子間抵抗1050Ω±10Ω
出力端子間抵抗1050Ω±10Ω
絕緣電阻1000MΩ以上（DC 50V）
補償- 10℃～60℃的溫度范圍
容許溫度范圍- 30℃～80℃
零點溫度的影響0.025 % R . O ./ 10℃
輸出的溫度的影響0.03 % R . O ./ 10℃
電纜Φ6，4芯盾，直接關系到5米，尖端玫瑰（100 N～5 kN）
Φ8，4芯盾，直接關系到5米，尖端玫瑰（10 kN～20 kN）
主體材質鋁（表面涂裝）（100 N～5 kN）
鐵（表面涂裝）（10 kN～20 kN）
附屬品盧德按鈕
力計／負荷檢定靈巧
精密防震度
精密板彈簧的特性評價
光纖電纜制造裝置
單晶體上調裝置
產品目錄PDF
式樣書ZIP※下載的會員登錄必要。
外觀圖ZIP※下載的會員登錄必要。

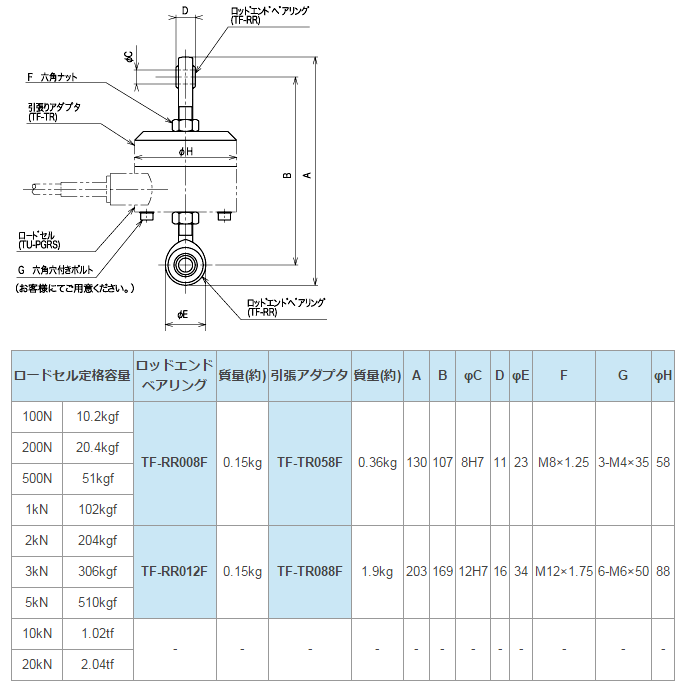

羅德- RR TF端軸承
用于懸掛被測量物時的連接
TF -散列拉伸適配器
TU - PGRS - G（拉伸、壓縮型）拉伸在使用時使用

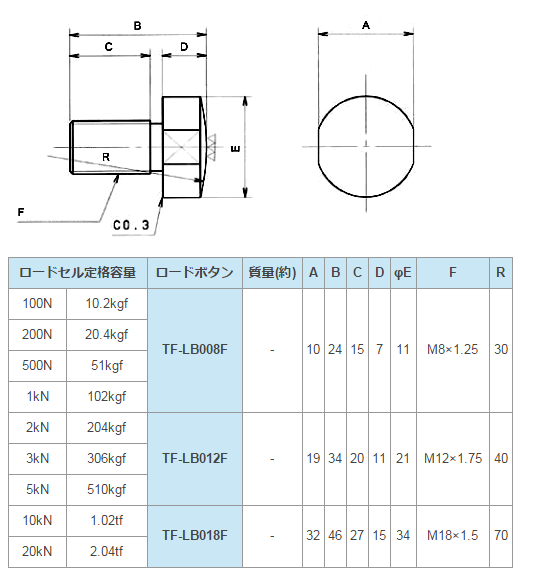

TF 盧-德意志德按鈕
TU - PGRS - G（拉伸、壓縮型）的負荷感知器按鈕
三菱電機TF -頭板塊
被測身體安裝，壓縮負載確實傳達到測壓元件為了使使用
TF - LR基礎板
壓縮型測壓元件的安裝部不穩定的情況、測壓元件從下面固定場合不能使用
