TEAC稱重傳感器TU-NR-C-G-1kN
產品相關型號：
TU-NR-C-G-1kN
TU-NR-C-G-2kN
TU-NR-C-G-5kN
TU-NR-C-G-10kN
TU-NR-C-G-20kN
TU-NR-C-G-50kN
TU-NR-C-G-100kN
TU-NR-C-G-200kN
拉伸壓縮型測壓元件TU系列
TU -星期日- C - G
RoHS對應
耐偏芯特性和抗疲勞性能好。因為是超薄的機密結構，所以最適合加磨機（包裝機）等裝置。
舊型TU -星期日- C：基本規格的傳統產品的那樣環境對應（符合RoHS）了。
特長
超薄氣密結構?小型、輕量?連接器類型
主要的式樣

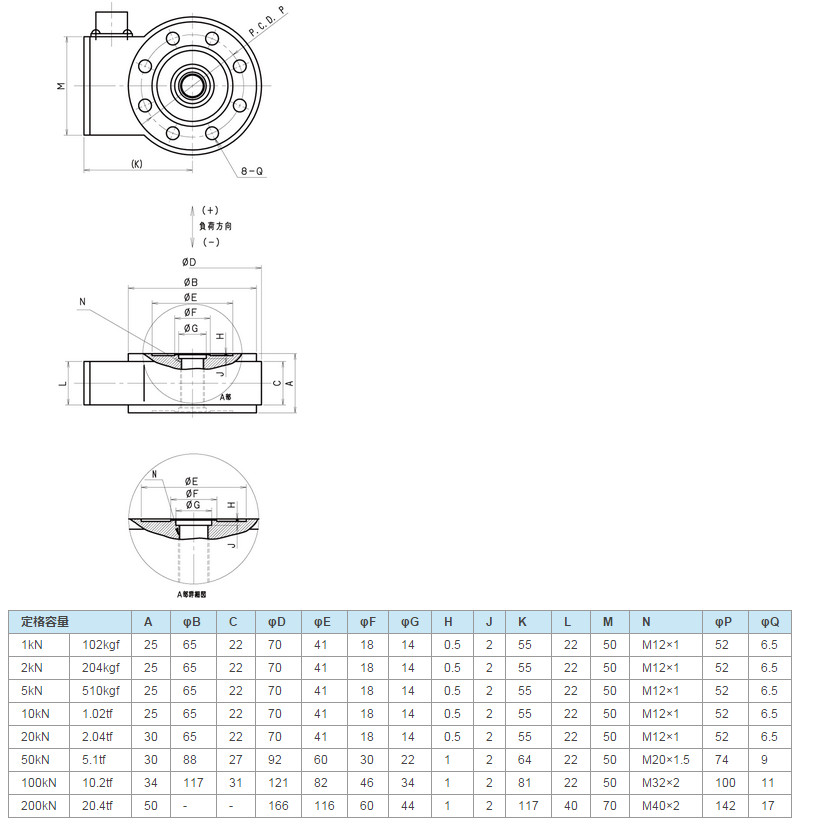

外形尺寸圖
事例
下載
型號定格容量
TU -星期日- C - G N 0.5 1 1.5 2 3 5 10 20 50 100 200 500
kN 1 2 3 5 10 20 30 50 100 200 300 500 1000
定格容量固有振動數質量（約）
一kN 102 kgf 6.5千赫0.6公斤
2 kN 204 kgf 8千赫0.6公斤
5 kN 510 kgf 11千赫0.6公斤
10 kN 1.2 tf 16kHz 0.6公斤
20 kN 2.04 tf 21千赫0.7公斤
50 kN 5.1 tf 18千赫1.1公斤
100 kN 10.2 tf 16kHz 2.2公斤
200 kN 20.4 tf 12千赫6公斤
型TU -星期日- C - G
允許過載150%R.C .
最大允許過載200% R.C .
額定輸出0.75 mV / V±1%（1）kN
1.0 mV / V±1%（2）kN
1.5 mV / V±1%（5 kN～200 kN）
非直線性0.15 % R . O .
磁滯0.15 % R . O .
重復性0.1%的R.O .
容許印加電壓20V、推薦12V
輸入端子間的電阻350Ω
輸出端子間的電阻350Ω
絕緣電阻1000MΩ以上
補償- 10℃～60℃的溫度范圍
容許溫度范圍- 30℃～80℃
零點溫度的影響0.1 % R . O ./ 10℃（1～2 kN）kN
0.05 % R . O ./ 10℃（5 kN～200 kN）
輸出的溫度的影響0.1 % R . C ./ 10℃
附屬電纜Φ8，4芯屏蔽，5米，一邊尖端五花肉?一邊PRC 03 : 12 A 10 - 7 M
本體材質合金工具銅
連接器PRC 03 - 21 A 10 - 7樓
研磨機的施加壓力測量
プルス弧引入測力
沖擊負荷的測量（荷重·變位·速度·吸收能量等）
沖壓時的施加壓力測量
2次電池制造工程
大徑螺栓的軸力·扭矩測量
卸車螺栓拔力試驗
吸附搬送裝置中的裝卸能力測定
產品目錄PDF
規格書PDF※下載需要注冊會員。
外觀圖DXF※下載的會員登錄必要。
