TEAC稱重傳感器TU-GR-G-5kN
產品相關型號：
TU-GR-G-5kN
TU-GR-G-10kN
TU-GR-G-20kN
TU-GR-G-50kN
TU-GR-G-100kN
TU-GR-G-200kN
TU-GR-G-500kN
TU-GR-G-1000kN
拉伸壓縮型測壓元件TU系列
TU - GR - G
RoHS對應
超薄型的，所以，高度有限制的時候正適合測壓元件。在連續重復負荷的情況下，通過使用固定容量的2分之一以下，可以延長疲勞壽命。耐偏芯特性和抗疲勞性能好。
精度類：0.05（部分除外）
舊型TU - GR：基本規格的傳統產品的那樣環境對應（符合RoHS）了。
特長
薄型剪斷型·中心大廳型
主要的式樣

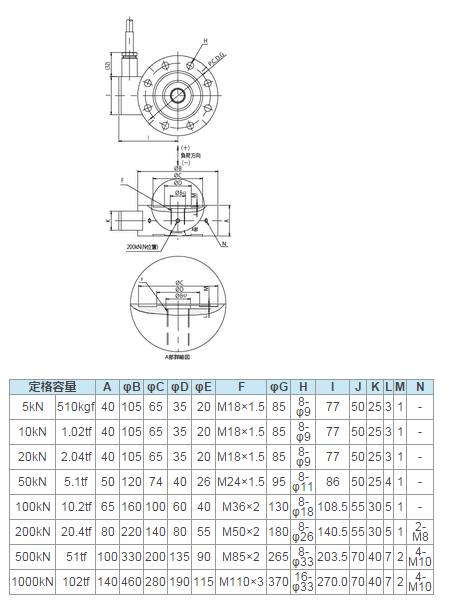

外形尺寸圖
事例
下載
型號定格容量
TU - GR - G N 0.5 1 1.5 2 3 5 10 20 50 100 200 500
kN 1 2 3 5 10 20 30 50 100 200 300 500 1000
定格容量固有振動數質量（約）
5 kN 510 kgf 3.5千赫2.2公斤
10 kN 1.02 tf 5千赫2.2公斤
20 kN 2.04 tf 7.6千赫2.2公斤
50 kN 5.1 tf 8.8千赫3.7公斤
100 kN 10.2 tf 7千赫8.5公斤
200 kN 20.4 tf 5.6千赫20公斤
500 kN 51 tf 5.9千赫54公斤
1000 kN 102 tf 3.3千赫140公斤
型TU - GR - G
允許過載150%R.C .
額定出力2 mV / V±1%
非直線性0.05 % R . O（5 kN～200 kN）
0.15 % R . O（500 kN，1000 kN）
磁滯0.1 % R . O（5 kN～200 kN）
0.15 % R . O（500 kN，1000 kN）
重復性0.03 % R . O（5 kN～200 kN）
0.1 % R . O（500 kN，1000 kN）
容許印加電壓20V
輸入端子間電阻350Ω±3.5Ω
輸出端子間電阻350Ω±3.5Ω
絕緣電阻1000MΩ以上（DC 50V）
補償- 10℃～60℃的溫度范圍
容許溫度范圍- 30℃～80℃
零點溫度的影響0.05 % R . O ./ 10℃
輸出的溫度的影響0.1 % R . C ./ 10℃
電纜Φ8、4芯保持、5米直結、尖端玫瑰
本體材質合金工具鋼
附件螺栓
??
晶片切割機的壓力控制
射出成形機的負荷測量
煉鐵壓延米爾的負荷測量
壓力測量
研磨機的施加壓力測量
プルス弧引入測力
皮帶接合壓力管理
沖擊負荷的測量（荷重·變位·速度·吸收能量等）
沖壓時的施加壓力測量
混凝土帕爾和電柱注入臺車計量系統
H-2火箭重量&重心測量系統
2次電池制造工程
鋼絲繩的張力測量
大型結構試驗機用測壓元件（免震庫姆·蹄評價用）
疲勞試驗機用測壓元件
產品目錄PDF
規格書PDF※下載需要注冊會員。
外觀圖DXF※下載的會員登錄必要。
