日本TEAC稱重傳感器TU-QR(T)-G-50N
產品型號：
TU-QR(T)-G-50N
TU-QR(T)-G-100N
TU-QR(T)-G-200N
TU-QR(T)-G-500N
TU-QR(T)-G-1kN
TU-QR(T)-G-2kn
拉伸壓縮型測壓元件TU系列
TU - QR（T )- G
TEDS應對RoHS對應
小型、輕量的容易使用的拉伸壓縮兩用的負荷感知器，生產線機器組裝，實驗，用作為為止，廣泛地使用。
舊型TU - QR：基本規格的傳統產品的那樣TEDS功能的追加和環境對應（符合RoHS）了。
機器人電纜化（現行產品是塑料絲電纜）依次實施的。
※一部分產品伴隨著線徑的改變。
特長
小型、輕巧、廣泛的用途
主要的式樣

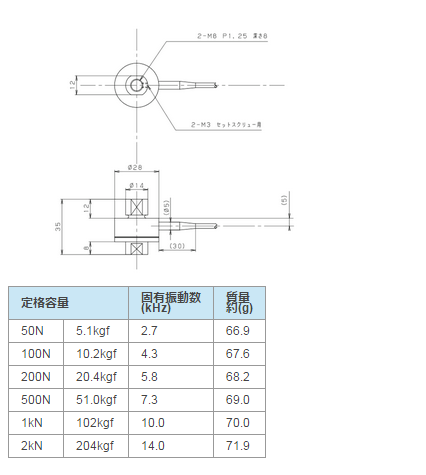

外形尺寸圖
型號定格容量
TU - QR（T )- G N 0.5 1 1.5 2 3 5 10 20 50 100 200 500
kN 1 2 3 5 10 20 30 50 100 200 300 500 1000
定格容量固有振動數質量（約）
50千赫N 5.1 kgf 2.7 66.9克
100 N 10.2 kgf 4.3千赫67.6克
200 N 20.4 kgf 5.8千赫68.2克
500 N 51 kgf 7.3千赫69.0克
一kN 102 kgf 10.0千赫70.0克
2 kN 204 kgf 14.0千赫71.9克
型TU - QR（T )- G
允許過載150%R.C .
額定輸出0.5 mV / V以上
非直線性0.5%
歇斯通0.5% R.O .
重復性0.3%
容許印加電壓5V
輸入端子間電阻350Ω±20Ω
輸出端子間電阻350Ω±20Ω
絕緣電阻1000MΩ以上
補償0℃～70℃的溫度范圍
容許溫度范圍- 10℃～70℃
零點溫度的影響0.5 % R . O ./ 10℃
輸出的溫度的影響0.5 % R . C ./ 10℃
電纜Φ3、6芯機器人電纜、3米、尖端玫瑰
本體材質不銹鋼
環保RoHS / REACH
絲網印刷機的橡膠滾軸壓測定
IC的電線桿押壓測量
引領框架的負荷測量
チップマウンター載荷測量
拖拉力
電氣器具的檢查（旋轉扭矩、保持力、接觸壓/插入力）
體育用具的性能評價
測量文件的剪輯力
螺旋式鉚釘壓入力測量
皮膚感覺/熱刺激裝置
手機按鈕壓測量
刷卷的加壓測量
壓力測量
拔拔力測量
鍵盤的開關
動車用側鏡的扭矩測量
產品目錄PDF
規格書PDF※下載需要注冊會員。
外觀圖DXF※下載的會員登錄必要。

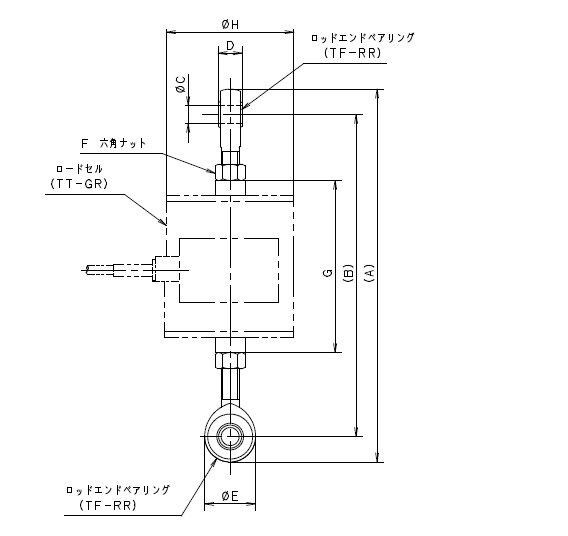

羅德- RR TF端軸承
用于懸掛被測量物時的連接
