基本參數
|
型號 參數 |
VH40TA385M |
|
|
三相3+1（可插拔防雷模塊） |
||
|
SPD分類 IEC61643-11 |
Class II |
|
|
SPD分類 GB18802.1 |
II 類 |
|
|
標稱工作電壓，UN |
230/400V，50/60Hz |
|
|
持續運行電壓，Uc |

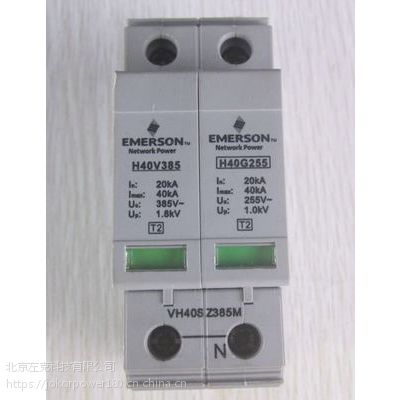

壓敏模塊型號（L-N）：H40V385，Uc：385V~ |
|
|
放電管模塊型號（N-PE）：H40G255，Uc：255V~ |
||
|
標稱放電電流，In（8/20μs） |
20kA |
|
|
放電電流，Imax（8/20μs） |
40kA |
|
|
對地漏電流，Ic |
＜0.1mA |
|
|
殘壓，Ures |
@3kA |
≤1.2kV |
|
@20kA |
L-N≤1.8kV N-PE≤1.0kV |
|
|
響應時間 |
≤25ns（L-N，L-L），≤100ns（L/N-PE） |
|
|
后備保險絲 |
125A gL/gG（進線電流＞100A時） |
|
|
容許短路電流 |
25kA，50/60Hz |
|
|
內部保護裝置 |
防雷單元內置熱脫扣裝置 |
|
|
外部保護裝置 |
進線需串接額定電流不超過32A的C特性斷路器 |
|
|
接入導線截面 |
6～35mm2 |
|
|
裸線壓接長度 |
12.5mm |
|
|
安裝接線力矩 |
5Nm |
|
|
劣化失效指示 |
防雷模塊具有指示窗口，故障狀態下指示窗口變紅色 |
|
|
遙信方式 |
告警干接點（RSC：Remote Signal Contact），NC-COM-NO接點 |
|
|
遙信端子性能 |
AC：250V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A |
|
|
遙信導線截面 |
1.5mm2 |
|
|
安裝方式 |
標準導軌安裝DIN rail 35mm |
|
|
外殼材料 |
UL94-V0 |
|
|
外殼防護等級 |
IP20 |
|
|
工作溫度 |
-40℃～+70℃ |
|
|
相對濕度 |
≤95％（25℃） |
|
|
海拔高度 |
≤3000m |
|
|
外形尺寸（不含接線端子） |
89.5mm×71.5mm×65.2mm(公差±1 mm) |
|
|
防雷模塊可插拔性 |
M-可插拔壓敏和放電管模塊 |
|
|
工頻短路耐受電流 |
壓敏模塊100A，放電管模塊100A，可以安全脫離 |
|
|
測試標準 |
YD/T1235，GB18802，IEC61643 |
|
