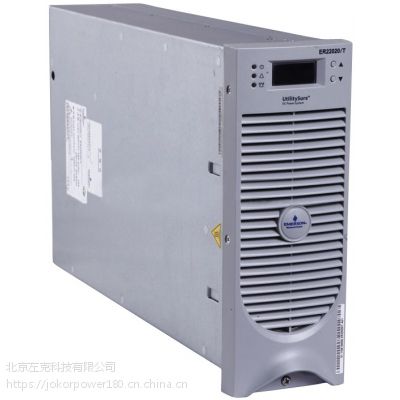

1、ER22020/T艾默生充電模塊概要
ER22020/T艾默生整流模塊標稱輸出電壓：DC220V，標稱輸出電流20A，輸出功率：5200W，ER22020/T模塊滿足RoHS要求，通過TUV、CE、UL認證，。采用***新電源監控技術，實現整流模塊及負載的實時監控、通過后臺調節輸出電壓的功能。
2、艾默生 ER22020/T、ER11040T5直流屏充電模塊參數
|
類別 |
參數名稱 |
ER22020/T |
ER11040T5 |
|
|
輸入特性 |
輸入電壓 |
323V～475V（三相三線制） |
323V～475V（三相三線制） |
|
|
輸入電流 |
≤12A |
≤12A |
||
|
交流輸入頻率 |
45Hz～65Hz |
45Hz～65Hz |
||
|
效率 |
≥90％ |
≥90％ |
||
|
輸出特性 |
輸出電壓范圍 |
198V～286V |
99V～143V |
|
|
額定輸出電流 |
20A |
40A |
||
|
輸出電流 |
22A |
44A |
||
|
軟啟動時間 |
3～8秒 |
3～8秒 |
||
|
輸出恒流范圍 |
10％～110％ |
10％～110％ |
||
|
穩流精度（20％限流） |
≤±1％ |
≤±1％ |
||
|
紋波系數 |
≤0.1％ |
≤0.1％ |
||
|
穩壓精度 |
≤±0.5％ |
≤±0.5％ |
||
|
音響噪音 |
＜55dB |
＜55dB |
||
|
保護特性 |
輸出短路回縮 |
回縮電流≤40％額定電流，可自恢復 |
||
|
輸出過壓保護 |
293±6Vdc |
148±4Vdc |
||
|
輸入過壓 |
保護點 |
482±6Vac |
||
|
恢復點 |
460±15Vac |
|||
|
輸入欠壓 |
保護點 |
316±6Vac |
||
|
恢復點 |
335±10Vac |
|||
|
保護特性 |
缺相保護 |
可恢復 |
||
|
過溫 |
保護點 |
85℃ |
||
|
恢復點 |
75℃ |
|||
|
風扇溫度控制 |
風扇啟動點50℃，停轉點38℃ |
|||
|
安規 |
絕緣電阻 |
試驗電壓1000Vdc，輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻＞10MΩ |
||
|
絕緣強度 |
輸入端、輸出端短接后，在輸入/輸出端與外殼之間施加50Hz、有效值為2000V的交流電壓1分鐘，無擊穿或飛弧現象 |
|||
|
EMC |
靜電放電抗擾性要求 |
IEC6100-4-2 Level 3 |
||
|
快速瞬變電脈沖群抗擾性要求 |
IEC61000-4-4 Level 3 |
|||
|
浪涌抗擾性要求 |
IEC61000-4-5 Level 3 |
|||
|
由射頻場感應引起的傳導騷擾抗擾性要求 |
IEC61000-4-6 Level 3 |
|||
|
工頻磁場抗擾性要求 |
IEC61000-4-8 Leve 3 |
|||
|
電壓暫降、短時中斷和電壓漸變抗擾性要求 |
IEC61000-4-11 暫降和中斷：0～70％U |
|||
|
環境參數 |
工作溫度 |
－10℃～40℃ |
||
|
儲存溫度 |
－25℃～55℃ |
|||
|
相對濕度 |
≤95％ |
|||
|
大氣壓力 |
70～106kPa |
|||
|
機械參數 |
尺寸（長×寬×高） |
178mm×88mm×315mm |
||
|
重量 |
8kg |
|||
|
冷卻方式 |
風冷， |
|||
