1、產品概述

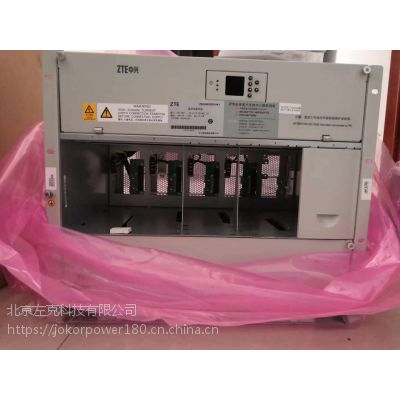

ZXDU68 B201是由5U電源插箱+3U配電插箱組成的19英寸寬嵌入式直流電源系統，具有雙交流輸入，輸出路數多的特點。ZXDU68 B201系統采用交流輸入，系統直流輸出為-48V。系統配置為四臺ZXD3000整流器，系統輸出功率為12kW。
2、特點
雙路交流輸入，供電可靠性高
輸出路數多：4路交流輸出，12路直流輸出
采用高效整流器，系統效率≥95.5%
交流輸入電壓范圍寬，適用于80VAC～300VAC的電壓范圍
多種組網接口：輸入/輸出干結點，RS232，RS485，TCP/IP
3、規格參數：
產品版本號：ZXDU68 B201
整流器：ZXD3000，配置4個
監控單元：CSU500A
交流配電
輸入制式：?jiǎn)蜗嚯p路輸入，手動切換
可波動輸入電壓范圍：80 V to 300 V
輸入電壓頻率：50 Hz / 60 Hz
輸入電流：72A
輸入功率因數：≥0.998 (滿載)
交流防雷：B級+C級, 100 kA
交流輸出：1路50A/1P（開關電源）、2路16A/1P（1路空調、1路照明）空開
直流配電
輸出電壓：-53.5VDC（-42VDC~-58VDC可調）
輸出功率：12kW
系統效率：≥95.5%（滿載）
負載接入空開：一次下電：1×63A/1P,8×16A/1P，二次下電：3×16A/1P；
電池接入空開：2路100A開關
直流防雷：10kA
工作環境
工作溫度范圍：-25℃to +55℃(推薦+15℃to +25℃)
儲存溫度范圍：-40℃to +70℃
相對濕度：10% to 90%（推薦40% to 60%）
海拔降載特性：0 - 2000米: 100%輸出；2000 - 3000米: -1%輸出/100米
結構
尺寸(H×W×D)：交流配電單元：3U * 19英寸* 150mm；電源插箱：5U * 19英寸* 360mm
重量：交流配電單元：5Kg；電源插箱：15Kg
標準
安規：泰爾認證
電磁兼容：EN61000；DIN/EN 55022
其他：MTBF≥3.2×105 h
