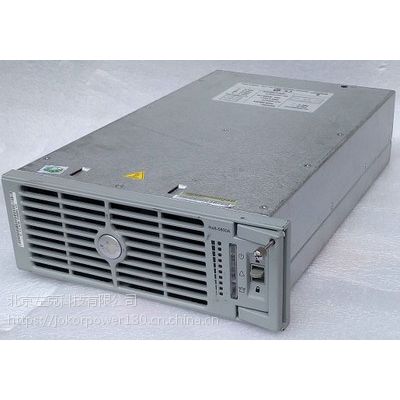

R48-5800A艾默生整流模塊
一、整流模塊特點
1、效率高達93％以上;
2、功率因數0.998;
3、輸入電網頻率：45 ~ 65Hz;
4、工作溫度范圍：-40～+65℃;
5、額定輸出功率:5800W，功率密度高達0.813 W/cm3 ;
6、安規：EN60950: 1992，UL1950 ;
7、EMC: EN55022 Class B ;
8、無損傷熱插拔;
9、整流模塊MTBF>57萬小時
二、R48-5800型整流模塊技術參數
參數類別 參數名稱 數值 環境條件 工作溫度
－40℃～65℃，其中－40℃～45℃輸出額定功率5800W，大于45℃時限功率輸出
相對濕度90％RH 海拔高度2000m（海拔高度2000m以上降額使用）
交流 輸入 輸入電壓制式 三相四線制
輸入電壓范圍 260Vac～530Vac 不工作承受靜態電壓 600Vac
額定輸入電壓 380Vac～480Vac 輸入電流＜13A（線電流）@5800W，輸入電壓為380Vac
啟動沖擊電流 不大于額定輸入穩態峰值的150％
允許輸入電網頻率 45Hz～65Hz 額定輸入電網頻率 50Hz/60Hz
直流 輸出 輸出直流電壓范圍42V～58V
輸出直流電流0A～121A（限流點可以設置）
穩壓精度＜±1％ 負載調整率≤±0.5％
電壓調整率≤±0.1％ 啟動超調量≤±0.1％
功率因數和THD
功率因數＞0.98 @50％～100％額定輸出功率＞0.99 @100％額定輸出功率，標稱輸入電壓和頻率THD＜5％ @50％～100％額定輸出功率
安全 規范 安全標準UL/ EN/ IEC 60950-2000 安規要求CE
雜音 指標 峰-峰值雜音≤100mV（0Hz～100MHz）
電話衡重雜音≤1mV @0％～100％額定輸出功率以及負載限流（輸出電壓＞42V）
＜32dBrnC @0％～100％額定輸出功率以及負載限流（輸出電壓＞42V）≤2mV（300Hz～3400Hz） 參考標準：YD731-2002
寬頻雜音≤50mV（3.4kHz～150kHz） 參考標準：YD731-2002≤20mV（150kHz～30MHz） 參考標準：YD731-2002
＜20mV（25Hz～20kHz） 參考標準：ETS EN 300 132-2＜100mVrms（在10kHz～20MHz內的任意3kHz波段） 參考標準：Telcordia GR947-Core
其它效率
91％。輸出為53.5V/50A到53.5V/100A條件下效率為90％
均流在10％～100％負載時，模塊電流均流誤差≤±3A內
溫度系數（1/℃）≤±0.01％
動態響應
當負載按50％～25％～50％和50％～75％～50％進行階躍變化時，響應時間≤200ms，超調量≤5％；
當負載按10％～90％和90％～10％進行階躍變化時（≤4 ms◎50 ms），在±1％調節范圍內，超調量或失調量≤5％
啟動時間（通過監控模塊選擇開機模式）
正常開機模式：從交流上電到模塊輸出的時間延遲小于8秒
輸出緩啟：啟動時間可以通過監控模塊設置，90％額定負載時啟動時間大于8秒，100％額定負載時啟動時間為90秒
保持時間
>10ms（輸出從54V降到42V）
噪聲
不大于50dB（A）（離開0.6m處）
浪涌保護
滿足YD/T731-2002，YD/T983-1998 1kV差模/ 2kV共模
絕緣電阻
直流部分、交流部分對外殼之間以及交流部分對直流部分之間的絕緣電阻≥20MΩ
絕緣強度
交流輸入端子對殼體2120V直流電壓1分鐘，無擊穿，穩態漏電流小于1mA。
交流輸入端子對直流輸出端子4242V直流電壓1分鐘，無擊穿， 穩態漏電流小于1mA。
直流輸出端子對殼體707V直流電壓1分鐘，無擊穿，穩態漏電流小于1mA。
直流輸出端子對地1500V直流電壓1分鐘，無擊穿，穩態漏電流小于1mA（測試前取下壓敏電阻和濾波電容）
機械參數
尺寸88mm（高）×244mm（寬）×372mm（深）
