1、電源概述
中興ZXDU68T601通信電源系統應用于室內環境中，可為移動通信基站、室內覆蓋站、傳
輸、微波、地面衛星站等通訊設備提供穩定的直流電源。采用一體化機柜，集交流配電、
直流配電、整流、監控于一體

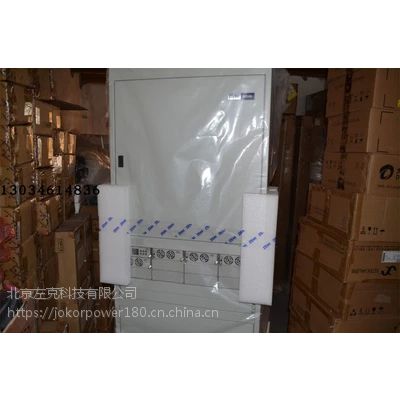

2、產品外型圖
3、系統特點
室內型直流電源系統，額定直流輸出電壓為–53.5 V。
滿配置12個ZXD2400整流器，系統輸出功率為34800 W。
采用三相交流輸入，寬輸入電壓范圍（相電壓80 V ～ 300 V）。
蓄電池外置在ZXDU68 T601系統機柜外。ZXDU68 T601系統機柜內集交流配電、直流配電、整流和監控于一體。
整流器及監控單元支持熱插拔。
具有完善的監控管理功能
節能管理：支持自動節能、暫時非節能、永久非節能。
蓄電池管理：支持溫度補償、充電限電流、自動周期均充、自動周期測試。
下電管理：支持自動二次下電保護，支持手動下電控制。
信息管理：支持系統信息查詢、告警信息查詢、歷史記錄查詢。
告警提示：支持聲音告警、光告警、干接點告警和通訊告警。
支持RS232、RS485、干接點、IP等多種監控組網方式。
4、技術指標
適用環境
工作溫度：-5 ℃ ~ +45 ℃，+15 ℃ ~ +25 ℃
存儲溫度：-40 ℃ ~ +70 ℃
相對濕度：10% ~ 90%（無冷凝），40% ~ 60%
大氣壓：70 kPa ~ 106 kPa
交流配電
交流輸入制式三相五線制（L1/L2/L3/N/PE）
額定交流輸入電壓相電壓：220 V，線電壓：380 V
交流輸入電壓范圍可波動范圍（相電壓）：80 V ~ 300 V
l <70 V時，欠壓關機；
l 70 V~80 V時，欠壓保護；
l 80 V~100 V時，單臺整流器輸出限流點為20A±2A；
l 100 V~176 V時，單臺整流器輸出限流點為31A±2A；
l 176 V~300 V時，單臺整流器輸出限流點為53A±1A；
l 300 V時，過壓保護關機
交流輸入頻率范圍：50/60 Hz
單相輸入電流：72 A
防雷級別C級交流防雷，防雷泄放電流≤ 40 kA
輸入功率因數：≥ 0.99
直流配電
額定直流輸出電壓：-53.5 V
直流輸出電壓可調范圍：-42 V ~ -58 V
額定輸出電流：600 A（滿配置）
輸出功率：34800 W（滿配置）
整機效率：≥ 91%
源效應：≤ 0.1%
負載效應：≤ 0.5%
穩壓精度：≤ 0.6%
結構參數
機柜顏色（PANTONE色） 中興淺灰
機柜尺寸：1600 mm(H) x 600 mm(W) x 400 mm(D)
機柜重量約：85 kg（含監控單元，不含整流器）
整流器重量：3.8 kg/臺，***多12臺
交流輸入采用三相五線制（L1/L2/L3/N/PE），額定相電壓為220 V。
額定直流輸出電壓為–53.5 V，可調范圍為–42 V ~ –58 V。
滿配置12個ZXD2400整流器，系統輸出功率為34800 W。
ZXDU68 T601系統由交流配電單元、直流配電單元、監控單元、ZXD2400開關整流器和
蓄電池組成。除了蓄電池外，其他系統組件集成在ZXDU68 T601系統機柜內
配置說明
機柜：1600 mm(H) x 600 mm(W) x 400 mm(D)室內機柜，可選增加400 mm高的頂罩或底座；機柜的頂部配置防塵蓋部件
整流器：ZXD2400（V4.3）開關整流器，2臺～ 12臺
監控單元：1臺
