簡介
NetSure731 A41嵌入式高頻開關電源系統是艾默生網絡能源集多年開發和網上運行經驗，為滿足3G、FTTx、數據通信設備、傳輸設備和接入設備等網絡建設需求而設計的高可靠、高功率密度、高性能、全數字化的插框式通信電源系統。該系統可兼容艾默生多種高頻開關電源模塊，同時具有節能休眠、高效混插等功能，系統配置交流側、直流側和信號側等全方位防雷保護措施，尤其適合戶外基站柜、戶外機房等通信設備供電。
系統配置
配置
NetSure 731 A41
系統容量：200A
監控模塊：M221S/M222S
整流模塊：4×R48-2900U/R48-3200e
交流配電 輸入1×125A/2P
輸出1×16A/1P
電池接入 2×125A/1P

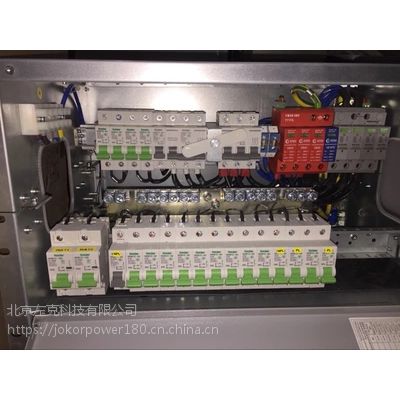

直流配電 BLVD ：2×32A/1P,2×16A/1P
LLVD ：2×63A/1P,4×32A/1P,2×16A/1P
防雷：系統交流側配置C級防雷,并具有直流側,信號側防雷
干接點：3路開關量輸入，4路開關量告警輸出
選配件：頂蓋、溫度傳感器、電池架、直流配電擴展插框
整流模塊
型號
普通模塊：R48-1800A、R48-2000、R48-2900U、R48-3200
高效模塊：R48-2000e、R48-3200e、R48-3500e、R48-4000e
電氣參數描述
輸入電壓范圍：80Vac～300Vac
功率因數：0.99
效率：普通>92%，高效>96%
輸出電壓范圍：-42Vdc～-58Vdc
標稱電壓：-48Vdc
額定電壓：-53.5Vdc
監控模塊
配置
M221S：LCD液晶顯示，帶網口，RS232
M222S：LCD液晶顯示，無網口，RS232
告警功能：
監控單元能對系統故障進行聲光報警，同時能上報到后臺主機
歷史告警記錄可存儲200條，并具有按鍵操作記錄功能
3路開關量輸入；4路開關量告警輸出，可擴展至8路開關量告警輸出
告警的聲音、時間可控
電池管理功能：
自動均浮充，智能充電限流管理，電池保護
放電測試，10組電池測試記錄
三種充電方式：定時、快速、恒流
控制功能：
整流模塊開關機，整流模塊限流、均流、調壓
電池組均充/浮充/測試轉換，電池保護
四遙功能：
遙信、遙控、遙測、遙調
節能功能(選配)：
模塊自動休眠功能
高效-普通模塊混插功能
機械參數
結構：19英寸寬，6U高
尺寸：483(寬)×360(深)×267(高)
重量(Kg)≤25(不包括整流模塊和監控模塊)。
