一、露點儀變送器產品簡介

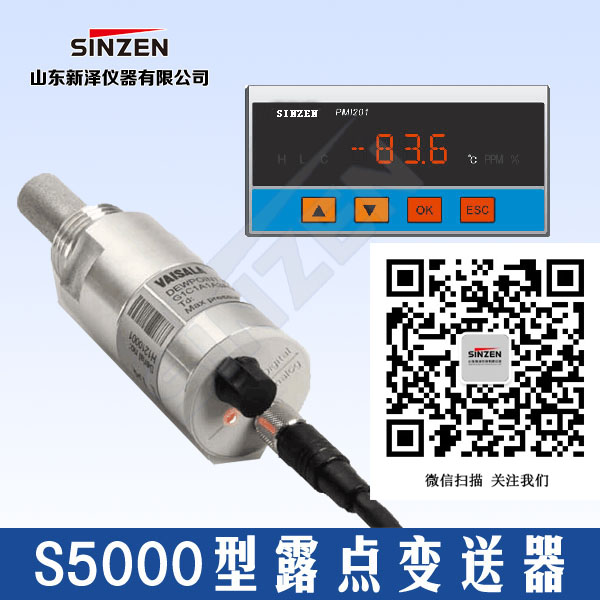

S5000在線濕度儀是采用芬蘭維薩拉先進的變送器，它具有卓越的穩定性、重現性和精確度是目前濕度測量的首選產品。傳感器是引進芬蘭維薩拉高精度、高穩定性的濕度傳感器，具有準確度高、重復性好、測試速度快、漂移小等優點，廣泛用于變電站SF6開關氣體微水及制氫站、氫冷發電機組氫氣微水的精密、氮?dú)庵圃鞆S濕度快速檢測，也可用于冶金、化纖、石化等行業特殊氣體的微水檢測。它從內核到外觀都體現了先進科技及超前設計，得到廣大專家及用戶的認可。
二、露點儀變送器產品的應用
IK302型在線儀推薦應用：發電廠氫冷機組，制氫站，石油加工，氮?dú)庵圃鞆S、合成氨工業，冶金工業，電子工業等領域
三、露點儀變送器產品特點
u 適合低工業干燥機的應用，適應幾乎所有的測量要求
u 使用先進的傳感器并帶有現場自校準功能
u 抗油/抗污染
u 低，長期穩定，符合國際標準
u 快速反應時間
u IP65（NEMA 4）外殼保護防塵、防土、防水濺
u 直接安裝到壓力至20 bar的管道中
u 最新設備直接帶壓力換算功能，適合發電機組運行期間帶壓換算常壓
四、露點儀變送器技術參數
1）測量參數
①露點溫度
l 測量范圍(典型)
ü -60 ... +60 °C (-76 ... +140 °F) Td
l 模擬輸出量程:
ü 選項 1:-80 ... +20 °C (-112 ... +68 °F) Td
ü 選項 2:-80 ... +20 °C (-112 ... +68 °F) Td 在常壓下露點
ü 選項 3:自定義量程
l 準確度，空氣或氮?dú)庵?span> :±2 °C (±3.6 °F) Td (見下圖)
l 當露點低于0 °C (32 °F)是，變送器輸出霜點
l 響應時間63% [90%]，氣體溫度在+20 °C和壓力1 bar時：
-60 -> -20 °C Td (-76 -> -4 °F Td) 5 s [15 s]
-20 -> -60 °C Td (-4 -> -76 °F Td) 45 s [10 min]
②PPM體積濃度
l 測量范圍(典型)：10 ... 40000 ppm
l 準確度，+20 °C (+68 °F), 1 bar ：1 ppm + 20%的讀數
2）操作環境
u 被測氣體：非腐蝕性氣體
u 溫度：-40 ... +60 °C (-40 ... +140 °F)
u 相對濕度：0 ... 100 %RH
u 壓力：0 ... 50 bara (725 psia)
u 樣氣流速：對測量精度沒有影響
2 當氣體溫度低至-40 °C (-40 °F)或者壓力高至50 bar(725 psia)時，供電電壓必須是24 ... 28 VDC。
3）輸出
u 模擬輸出(對應量程可改變)：4 ... 20 mA (3線), 0 ... 1 V/5 V, 1 ... 5 V
u 電流輸出分辨率：0.002 mA
u 電壓輸出分辨率：0.3 mV
u 典型的溫度系數：0.005 %輸出范圍/ °C
u 數字輸出：RS-485, 非隔離Vaisala工業協議
u 電纜接頭：4-針 M8 (IEC 60947-5-2)
4）常規
u 傳感器：Vaisala DRYCAP?180D
u 建議校準周期：在給定的精度范圍內2 years
u 電壓輸出時的供電電壓：12 ... 28 VDC
u 電流輸出時的供電電壓：18 ... 28 VDC
u 供電電流：正常測量時：最大10mA + 負載電流，在自診斷階段：最大220 mA 脈沖
u 電流輸出時負載：最大500 Ohm
u 電壓輸出時負載：最小10 kOhm
u 殼體材料：不銹鋼 (AISI316L)
u 傳感器保護：不銹鋼燒結過濾器
u 機械接口：ISO G1/2” 或 NPT 1/2
u 防護等級：IP65 (NEMA 4)
u 儲存溫度范圍：-40 ... +60 °C (-40 ... +140 °F)
u 重量：管螺紋90g (3.2oz)，NPT螺紋 100g (3.5oz)
滿足EMC標準EN61326-1，電子設備用于測量、控制和實驗室的工業環境。
