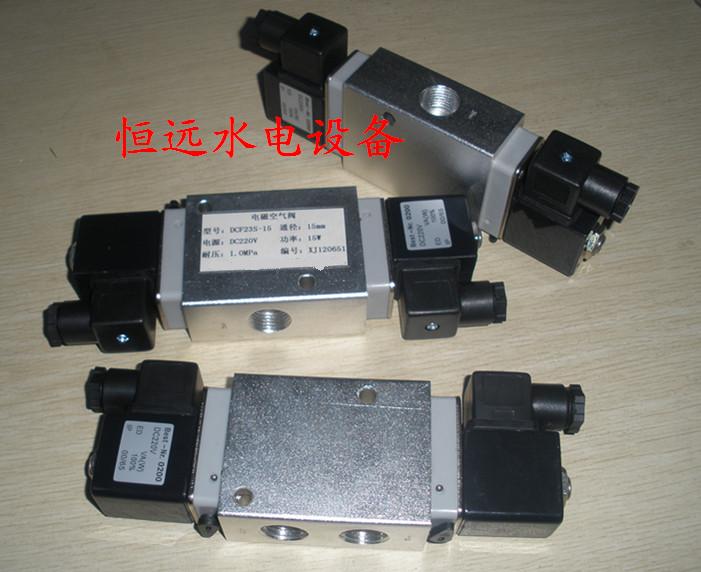

ZDK型組合電磁空氣閥，用于水電水輪發電機組轉速下降到額定轉速的35%~40%時，接受轉速信號繼電器來的電氣信號，使此閥動作，將壓縮空氣通往制動閘，實現制動投入或制動復歸。

二、特點及工作原理

該閥體積下、結構緊湊、性能可靠、安裝維護方便。同時沒有手動閥，在斷電情況下，能實現手動操作。

1、 自動控制時，先導閥的手動開關必須處于“關”位置，在DT1、DT2均不通電時，A腔、B腔均通O腔。

2、 先導閥DT1通電時壓力氣體P即從A口出；先導閥DT2通電時壓力氣P即從B口出，實現制動和復歸功能。

3、 手動操作：旋轉手動閥到“開”的位置，則實現手動操作（只能DTI開或DT2開，不能同時開）。

三、主要技術參數

1、工作氣壓：0.3~1Mpa，無腐蝕性氣體；

2、公稱通徑：Ф10、Ф12、Ф15；

3、進、出氣均為標準管接頭（d/d1: Ф10/Ф12/Ф15）;

4、 工作電壓：DC24、48V、110V、220V，AC220V

5、 使用條件：介質溫度＜60℃，相對濕度＜85%；
