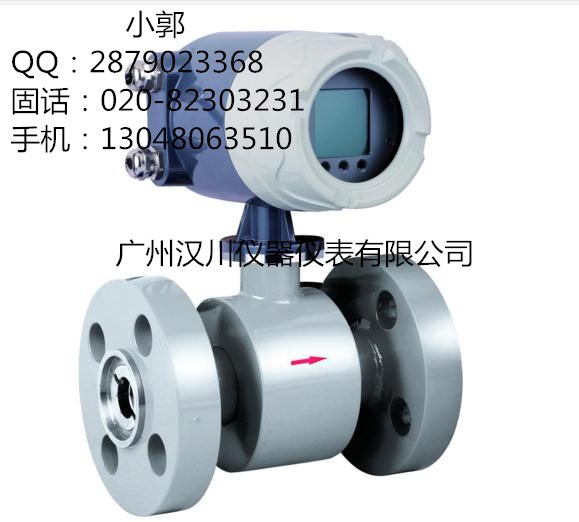

HCDC-DN200電磁流量計

詳細介紹：

HCDC-DN200電磁流量計適合測量導電介質體積流量的流量?jī)x表,測量原理基于法拉第電磁感應定律。電磁流量計主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。

HCDC-DN200電磁流量計

性能特點

◆儀表結構簡單、可靠，無可動部件，工作壽命長。
◆無截流阻流部件，不存在壓力損失和流體堵塞現象。
◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
◆備有管道式、插入式等多種流量計型號。
◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
◆具備一體化和分離型兩種型式。
◆高清晰度LCD背光顯示。
LD電磁流量計技術參數
◆儀表精度：管道式0.5級、1.0級；插入式2.5級
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
◆流速范圍：0.2～8m/s
◆工作壓力：1.6MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
橡膠材質襯里≤65℃
◆防爆標志：ExmibdⅡBT4
◆防爆證號：GYB01349
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；分 離 型： 傳感器IP68水下5米，僅限于橡膠襯里轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485或CAN總線
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆最大功耗：≤10VA

產品特點

• 傳感器磁場分布更加均勻，信號更強，而且對小流量有更強的適應性，下限可達0.3m/s；
• 管體表面噴鋅，即便在惡劣環境下，也能起到長期保護作用，表面防腐性能優越；
• 傳感器外殼全部用精密鋁模打造，產品優美，外觀一致性強，貼合緊密，整體無焊接，裝卸快速，維修方便；
• 整體性能穩定，抗干擾更強；
• 人性化底托設計，擺放平穩；
• 加厚型襯里，弧面電極，具有良好的耐腐蝕性和耐磨損性，對混合性介質適應能力更強；
• 表頭可360度旋轉，讓安裝空間狹小的場合，顯示更加方便；
• 測量不受流體密度、粘度、溫度、壓力和導電率變化的影響；
• 測量管內無阻流部件，無壓損，直管段要求低。對漿液測量有獨特的適應性；
• 采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波礪磁，提高了流量測量的穩定性，功耗低；
• 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高；
• 在現場可根據用戶實際需要在線修改量程，更好地與采集終端匹配；
• 測量結果與流體壓力，溫度、密度、粘度等物理參數無關；
• 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂；
• 具有RS485、?RS232、Hart和Modbus?Profibus-DP等數字通訊信號輸出（選配）；
• 具有自檢與自診自診斷和報警功能；
• 小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）；
• 內部有三個積算器可分別顯示正向累積量反向累積量及差值積算量?jī)?nèi)部設有掉電時鐘，可記錄16次掉電時間（選配）；
• 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）；
• 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

技術參數

HC-LD電磁流量計工作原理：

HC-LD電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料非導磁合金短管。兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為Ｂ的工作磁場。此時，如果具有一定電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與平均流速V 的乘積。電動勢Ｅ（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。     E＝KBdV
式中:  E――――為電極間的信號電壓（V）
B――――磁通密度（T）
d――――測量管內徑
V――――平均流速（m/s）
式中K，d為常數，由于勵磁電流是恒流的，故B也是常數，則由E＝KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。
由E＝KBdV可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說，只要用普通的水實際標定后就可測量其他任何導電流體介質的體積，而不需作任何修正，這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并具有很高的可靠性。

LD系列電磁流量計儀表選型：
1、量程范圍確認
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
2、DEC-LD系列電磁流量計參考流量范圍

DN15～DN150一體型和傳感外形圖
	外形尺寸和重量
	公稱通徑 DN L W H 參考重量kg 一體型 傳感器 15 200 140 174 10 7 20 200 140 174 12 9 25 200 140 174 14 11 40 200 176 210 16 13 50 200 176 210 17 14 65 200 214 250 25 22 80 200 214 250 29 26 100 250 230 312 31 28 150 300 230 370 41 38

安裝圖：

HDCD系列智能電磁流量計選型譜：

漢川儀表為你提供：（電磁流量計，智能電磁流量計，防腐型電磁流量計，防爆型電磁流量計，分體式電磁流量計，插入式電磁流量計-電磁流量計規格,電磁流量計介紹,電磁流量計價格，電磁流量計安裝，電磁流量計技術咨詢等資料）。
