控制模式）。ATV1200C采用最新技術的IGBT，能夠適應高精尖的應用。
益處/特點

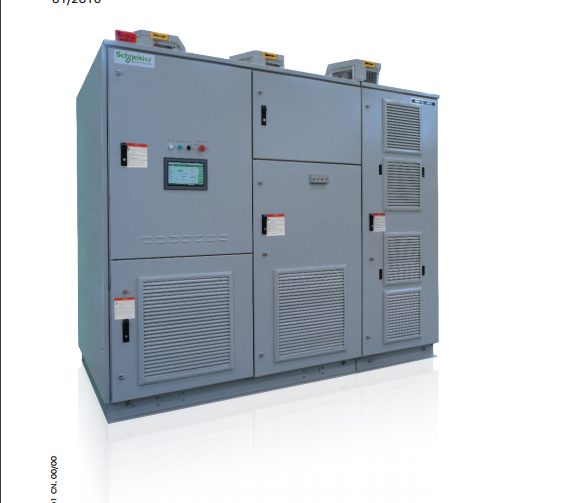

最優化的柜體
█ 控制柜與變壓器柜融為一體，柜體尺寸減少30%
█ 整體前后維護 ，安裝和維護更簡單，節省時間
█ 防護等級IP31; IP41&IP42(可選項)
裝備齊全
ATV1200C通過下面裝置達到在使用過程中的簡單易用，可靠性：
█ 保護系統： 互鎖系統（客戶定制），特殊開門工具， 電源顯示燈，門鎖
█ 連續性：10英寸HMI，簡單易用軟件界面，可編程I/O
█ 可靠性：UPS
█ 滿足IEC標準及等同的GB標準
簡單，久經考驗的設計
多電平技術
█ 適應性：多電平技術能夠直接應用于電機，無需額外的設備。同時能夠保證
顯著的節能和非?？斓某杀净厥铡?br />
提高運營效率和投資回報
█ 多電平技術使得變頻器輸出正弦波，諧波 THDI <3%，滿足主要的國際標準。
█ 輸出正弦波對電機軸和電機端無應力，電機無需特殊絕緣。
█ 長達2000m的輸出電纜，無需額外的裝置。
█ 無需特殊的電機電纜。
█ 低du/dt值延長電機壽命。
高效的冷卻系統
█ 特殊的風道設計，只需頂部冷卻風機，避免變壓器底部冷卻風扇和控制柜的
冷卻風扇。
█ 去除變壓器底部冷卻風機提高了整體效率。節能效果是顯著的，變頻器的效
率提高了0.3%。
逆變器
█ 逆變器是基于低壓IGBT的單元模塊化設計，在工業領域中低壓IGBT的應用
廣泛性和久經考驗證明了其可靠性。單元模塊化可以在幾分鐘內拆除單元，
方便維護。
█ 控制柜獨立的冷卻風道：避免了柜體內部有任何的風扇。ATV1200C運用
空氣循環冷卻控制柜，降低維護成本，提高了變頻器的可靠性。
標準和規則
為了給最終客戶，設備廠商和系統集成商提供高效和恰當?shù)漠a(chǎn)品，ATV1200C全
部功率段設計滿足國際標準。
低壓標準
為了符合IEC標準，ATV1200C低壓的機械和電氣設計滿足歐洲標準LVD
2006/95/EC， IEC 61800-5-1及等同的GB標準 。
電磁兼容（EMC）
ATV1200C設計標準滿足電磁標準EMC 2004/108/EC，IEC 61800-3及等同
的GB標準。
設備標準
ATV1200C是機械，系統或者工廠的一部分，機械生產商，系統集成商有責
任參與到設備的安裝方式上。恰當?shù)氖褂卯a(chǎn)品保證其滿足IEC 61800-5-1，
60204-1，60204-11及等同的GB標準。如果沒有機械廠商或者系統集成商的
安裝確認，不允許啟動變頻器。
變頻器拓?fù)?br />
其簡單的兩電平功率單元設計減少了多級架構的復雜性，并使其成為一種簡單易
懂的技術。
由于工作人員可以很容易地理解ATV1200C系列產品，從而有助于節省維護費
用。
ATV1200C系列產品的核心部件是“功率單元”。這種“功率單元”是一種單
相、兩電平輸出開關裝置。
其優點在于切換單元是低壓部件。通過串聯這種交流電源就可以獲得高壓?！肮?br />
率單元”的數量決定了輸出電壓。每個單元提供一小部分的電機電壓，從而形成
平滑的波形。
可在變壓器的次級繞組上進行移相，從而可以消除輸入的諧波。
功率單元構成變頻器的右側部分，變壓器構成變頻器的左側部分。變頻器調節系
統和控制設備安裝在變頻器的前面，從而可以優化占地面積。變壓器和功率單元
可以分開，從而便于安裝。
優點
█ 簡單易懂的多電平結構可以在維護的時候節省費用
█ 變頻器只需要一種功率單元的設計可以減少備件的費用
█ 每個功率單元只輸出一小段電壓可以保證平滑的輸出電壓
控制柜和變壓器柜
控制部分在變壓器前面進行模塊化排列。
控制部分帶有獨立通道，可根據用戶需求集成其它部件。
優點
█ 最優化的空間設計，不會擠壓各個元器件，避免在系統內部產生過熱點從而
延長產品生命周期。
█ 內部集成的變壓器以及多電平的結構能夠避免電機軸承雜散電流，可以使用
新的高壓變頻器驅動一個非常老的電機，顯著減少能源的使用。
功率單元柜
功率單元柜
功率單元柜包含ATV1200C變頻器的逆變器功能。它是一種模塊化機柜，可根據
應用需求與變壓器柜一起使用。功率單元被放在供快速安裝機架系統上，提供了
方便的接入空間。
優點
█ 清晰的元件排列以便于維護和服務
█ 緊湊輕便的功率單元可以節省維護停機時間
█ 安裝簡單可以節省調試時間
冷卻方案
創新性的變壓器設計配備了經過優化的制冷布置，無需額外的底部風冷裝置，由
于減少了風機的數量而使維護費用得以降低并增加了可用性。ATV1200C系列產
品中風機的減少也改善了總體效率。應該避免小型風機。
底部的變壓器風冷裝置被一種創新的空氣管道系統所取代，從而形成一種更好的
制冷系統。變壓器柜內的空氣循環流通避免了形成熱區，這提高了變壓器的使用
壽命。
標準冷卻方案
1. 變壓器柜的防塵濾網。
2. 帶風機的空氣出口。
3. 經過引導的空氣流動，避免變壓器柜和功率單元柜之間出現內部空氣回流。
4. 功率單元柜的防塵濾網。
帶空氣管道的冷卻方案（作為一個選項）
帶空氣導管通道的變頻器
ATV1200C系列產品可配備空氣管道系統以將由于損耗產生的熱量排出電氣室。
這種解決方案優化了空氣調節系統的設計。在變頻器空氣進口處必須提供干凈的
空氣。
1. 變壓器柜的防塵濾網。
2. 經過引導的空氣流動，避免變壓器柜和功率單元柜之間出現內部空氣回流。
3. 功率單元柜的防塵濾網。
4. 排風通道。
控制特性
友好易用的液晶觸摸屏可以指導用戶在少數的幾次觸摸以后就能快速找到想要的
結果。
█ 電機控制模式
V/f 控制，帶/不帶傳感器的矢量控制
█ 象限數
2象限
█ 穩態運行
穩態運行下速度的精度：±0.5%
閉環控制下速度的精度：±0.1%
█ 內置保護功能
過流、過電壓、欠電壓、CPU故障、冷卻風扇停轉、過載、過熱、通訊中
斷、接地故障、缺相等等
█ 接口
10英寸液晶觸摸屏
█ 變頻器狀態的聲光報警
█ 通訊協議
Modbus, Modbus TCP, Ethernet IP, Profibus 或 DeviceNet
█ PID功能
集成的PID控制器，參數可設置
█ I/O 功能
I/O端口可以根據用戶需求擴展
█ 運行模式
本地/ 遙控模式
█ 頻率設置
手動運行、模擬/數字設置
█ 人機界面
輸出頻率、電壓、電流、功率；輸入電壓、電流、功率、功率因數、參數設
置、電壓和電流波形、變壓器溫度、柜機運行狀況以及記錄等等。
主要功能
█ 軟起功能 (包括同步和旁路)
█ 多水泵（級聯模式）
█ 多電機控制（級聯電機）
█ 飛車起動 （高低慣性）
█ 調試用仿真模式
█ 主從控制，最多1主2從
█ 速度同步控制 （負荷分配）
█ 電機自整定
█ 自動重起(輸入失電后)
SM6-模塊化單元（作為選件）
SM6開關柜的設計是建立在大量的實踐經驗的基礎上。SM6可以輕松的和
ATV1200C采用的程序鎖系統集成在一起。SM6開關柜可以和以下裝備兼容：
█ 功率測量?jī)x
█ 可以用來保護、測量以及診斷的多功能繼電器
█ VIP自供電的保護繼電器

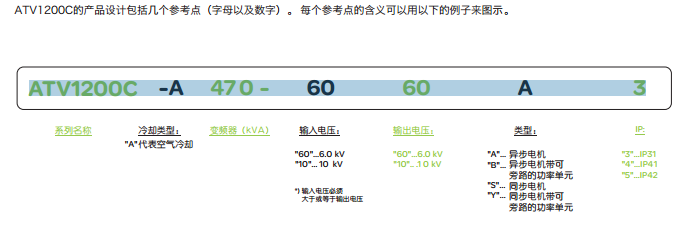

ATV1200C的產品設計包括幾個參考點（字母以及數字）。 每個參考點的含義可以用以下的例子來圖示。

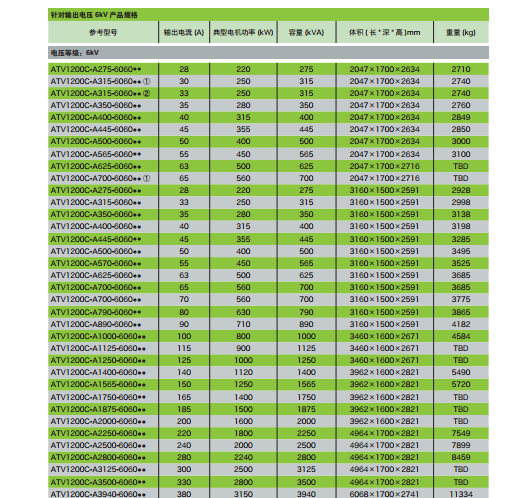

施耐德選型及訂購數據
高壓變頻器系統輸出6KV
