日本SHOWA微型稱重傳感器WBFJ-03N

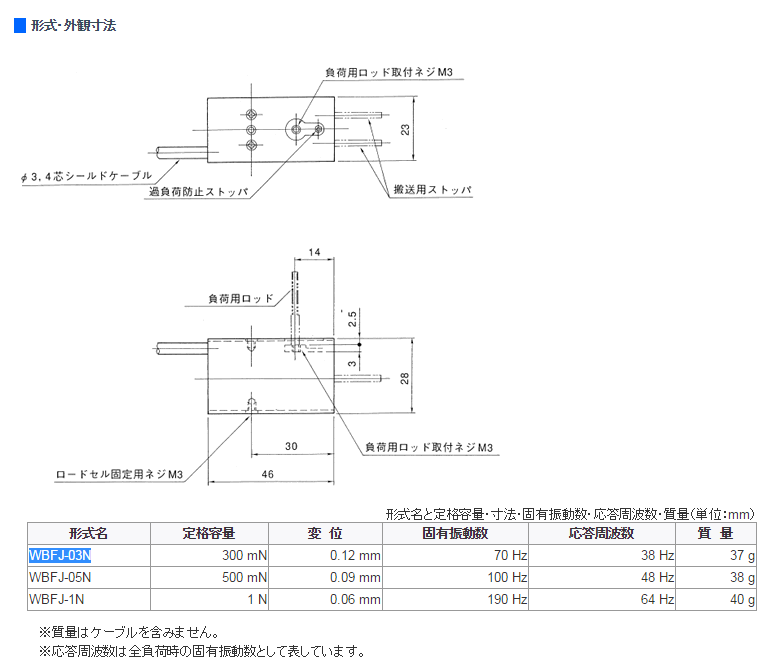

產品型號：
WBFJ-03N
WBFJ-05N
WBFJ-1N
特長·用途
對應微小的定格容量0.3-1N
測壓元件的上下移動的加速度和傾斜的影響沒有機械內置
檢測350Ω的專用應變片使用0.035 % RO的優秀的直線性及溫度特性
容許過載：200% RO，耐橫向負荷：30% RO耐負荷特性
將負荷離散特性保證到最大2.5cm
在選項中安裝計量載臺可以作為計量單元使用
相關鏈接
微小載荷測壓元件／WBJ形狀|高精度、微小載荷測壓元件／DBJ形狀
規格規格
容許過載200% RC
最大容許過載300% RC
止動耐過載500 % RC
耐橫向負荷30% RC
耐疲勞109以上
額定輸出1.0 mV / V±10%
直線性0.035 % RO
磁滯0.040 % RO
負載特性0.05全聚酯/ cm脫離
推薦電壓7V以內
容許印加電壓10V
輸入電阻390Ω
輸出電阻350Ω
溫度補償范圍- 10～45℃
容許溫度范圍- 20-60℃
零點溫度的影響0.008 RO /℃%
輸出的溫度0.005 %/℃影響
電纜Φ3毫米4芯屏蔽電纜3米，尖端羅勒出
止動耐載荷關于：最大容許過載越過測壓元件可容納負荷表示，這個負荷為止測壓元件內部損壞也測量系沒有影響。
耐橫向負荷關于：測壓元件負荷軸和直角方向受到能負荷（負荷，力）的最大值，額定輸出的百分比表示。書器是測量時容易產生的橫加權對強度，精度和30% R . O的負荷補償強剛性結構采用了（額定負荷的同心傾斜荷載的傾斜角度測壓元件軸心對到17.5°容許。）。
負荷脫離特性：負荷中心測壓元件的軸心脫離了輸出時產生的變化。本器保證最大離散距離2.5cm。
上下震動空載特性：標準書器單體補償。用戶的使用的測量?計量用負荷羅德地調整也可以。（選項）
