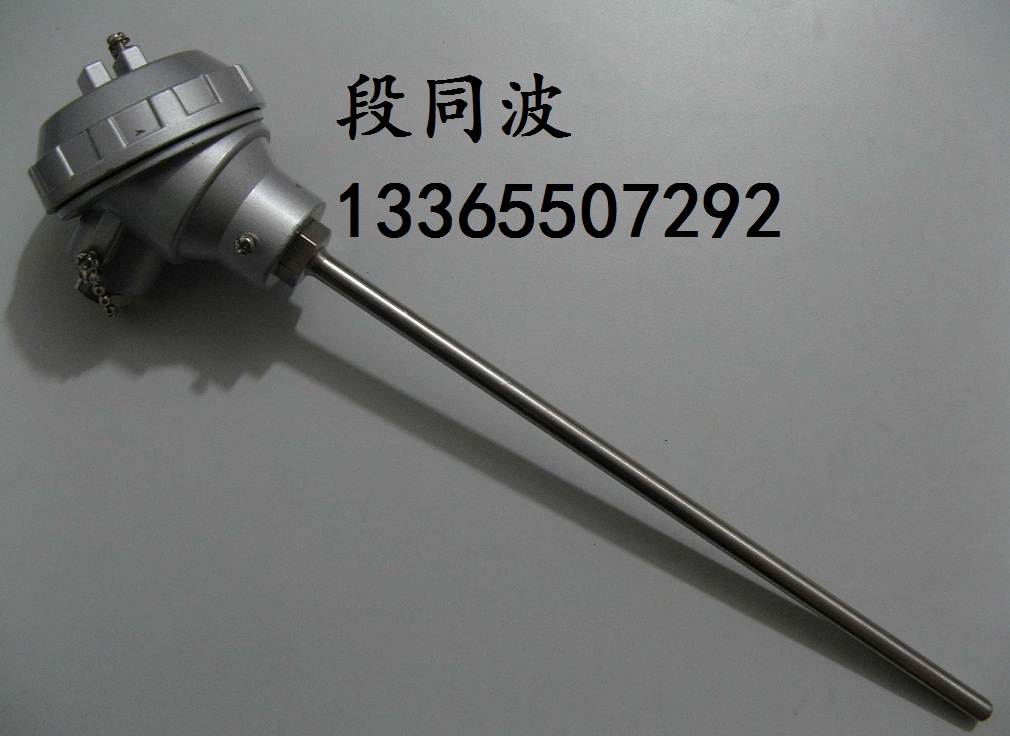

WZPK-133防水式鎧裝熱電阻
1、防水式鎧裝熱電阻應用
8、防水式鎧裝熱電阻熱響應時間
9、防水式鎧裝熱電阻型號命名方法
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的-200℃—500℃范圍內液體，蒸汽和氣體介質以及固體表面溫度。
2、防水式鎧裝熱電阻特點
熱響應時間少，減小動態誤差；
直徑小，長度不受限制；
測量精度高；
進口薄膜電阻元件，性能可靠穩定；
3、防水式鎧裝熱電阻的工作原理
鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
4、防水式鎧裝熱電阻技術參數
產品執行標準
IEC751
JB/T8623-1997
JB/T8622-1997
5、偶絲直徑材料
偶絲形式
單支式
雙支式
套管直徑
Φ3 Φ4 Φ5 Φ6 Φ8
Φ4 Φ5 Φ6 Φ8
套管材質
1Cr18Ni9Ti
1Cr18Ni9Ti
6、防水式鎧裝熱電阻常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
7、防水式鎧裝熱電阻測溫范圍及溫差
型 號
分 度 號
測溫范圍°C
精度等級
允 差
WZPK
WZPK
Pt100
Pt100
-200??-+500
-200??-+500
A級
±（0.15+0.002 ltl）
B級
±（0.30+0.005ltl）
WZPK-133 WZPK-134 WZPK-135 WZPK-136
WZPK-138 WZPK2-134 WZPK2-135 WZPK2-136
WZPK2-138 WZPK-233 WZPK-234 WZPK-235
WZPK-236 WZPK-238 WZPK2-234 WZPK2-235
WZPK2-236 WZPK2-238 WZPK-333 WZPK-334
WZPK-335 WZPK-336 WZPK-338 WZPK2-334
WZPK2-335 WZPK2-336 WZPK2-338 WZPK-433
WZPK-434 WZPK-435 WZPK-436 WZPK-438
WZPK2-434 WZPK2-435 WZPK2-436 WZPK2-438
WZPK-533 WZPK-534 WZPK-535 WZPK-536
WZPK-538 WZPK2-534 WZPK2-535 WZPK2-536
WZPK2-538
套管直徑
熱響應時間
Ф3
≤3
Ф4
≤5
Ф5
≤8
Ф6
≤12
Ф8
≤15
