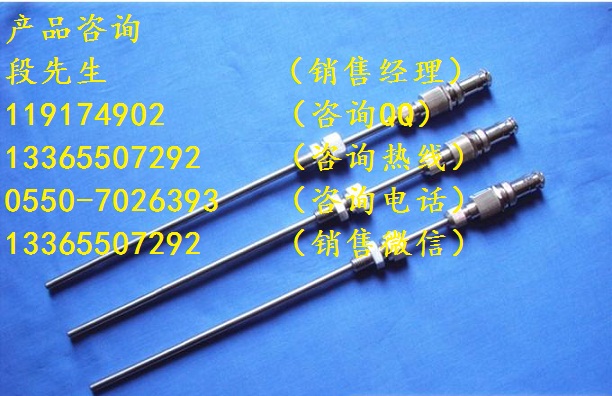

WRMK-261圓接插式鎧裝熱電偶
□主要技術指標
測溫范圍和準確度
類 別
代號
分度號
套管外徑mm
常用溫度℃
最高使用溫度℃
允許偏差△t
測量范圍℃
允差值
鎳鉻－銅鎳
WREK
E
≥Φ3
600
700
0～700
±2.5℃或±0.75%t
鎳鉻－鎳硅
WRNK
K
≥Φ3
800
900
0～900
±2.5℃或±0.75%t
銅－銅鎳
WRCK
T
≥Φ3
350
400
＜-200
未作規定
-40～350
±0.75%t
注：1）t為被測溫度的絕對值。
2）T型分度號產平需與廠方協商訂貨。
·鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T0.5表示
鎧裝熱電偶熱響應時間不大于下表的規定：
熱響應時間T0.5S
接殼式
絕緣式
套管直徑
2.0
0.4
0.5
3.0
0.6
1.2
4.0
0.8
2.5
5.0
1.2
4.0
6.0
2.0
6.0
8.0
4.0
8.0
·絕緣電阻
當周圍空氣溫度為20±15℃，相對濕度不大于80﹪時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表規定。
·鎧裝熱電偶外徑和名義長度標準規格
鎧裝熱電偶外徑 dmm
Φ8
Φ6
Φ5
Φ4
Φ3
50
75
100
150
200
250
300
400
500
750
1000
等
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
等
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
等
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
1000
等
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
1000
1500
等
注：1、長度按用戶需要定做
2、鎧裝熱電偶直徑d≤Φ5mm，并裝有防濺式或防水式接線盒的產品，熱電偶露出設備部分，用戶在安裝時必須加裝支架等輔助支承，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。
3、直徑Φ2mm鎧裝熱電偶須和本廠協商訂貨。
