1.電源可在穩壓限流或穩流限壓狀態下工作，兩狀態可任意切換；
2.直流輸出電壓穩壓精度在50-100%Ve，50-100%Ie輸出時，輸入電壓±10%波動或負載變化時，輸出電壓不變穩壓精度≤±0.5%；
3.具有濾波功能，防止電源啟動對儀表干擾，杜絕對電網的污染，可避免電流的“浪涌”現象；
4.缺相保護：當電源三相交流進線缺相時，電源自動封鎖，當排除故障后，電源即能自動恢復工作；
5.過流保護：當電流超過額定值時，電源自動處于過流停機報警狀態；
6.短路保護：當電源負載短路或電源內部器件短路，空氣開關動作，自動切斷電源；
7.超溫保護：若電源有異常使IGBT、肖特基等半導體器件基座溫度≥80℃時，主控板內電子開關動作，電源處于封鎖狀態，可有效保護電源；
8.采用強力軸流風扇，風量Q≥2.3m3/min，轉速W≥2400γ/min；
9.冷卻風道嚴格與電氣控制部分隔絕，因此酸霧、濕氣不會侵蝕電子器件，使電源安全可靠；
10.進線方式可選，有進線端子排；
11.人機界面為輕觸鍵控制及數碼管顯示，具備RS-485通訊接口，使用Modbus 協議，便于與遠程的PLC或工業PC聯網；
產品簡介

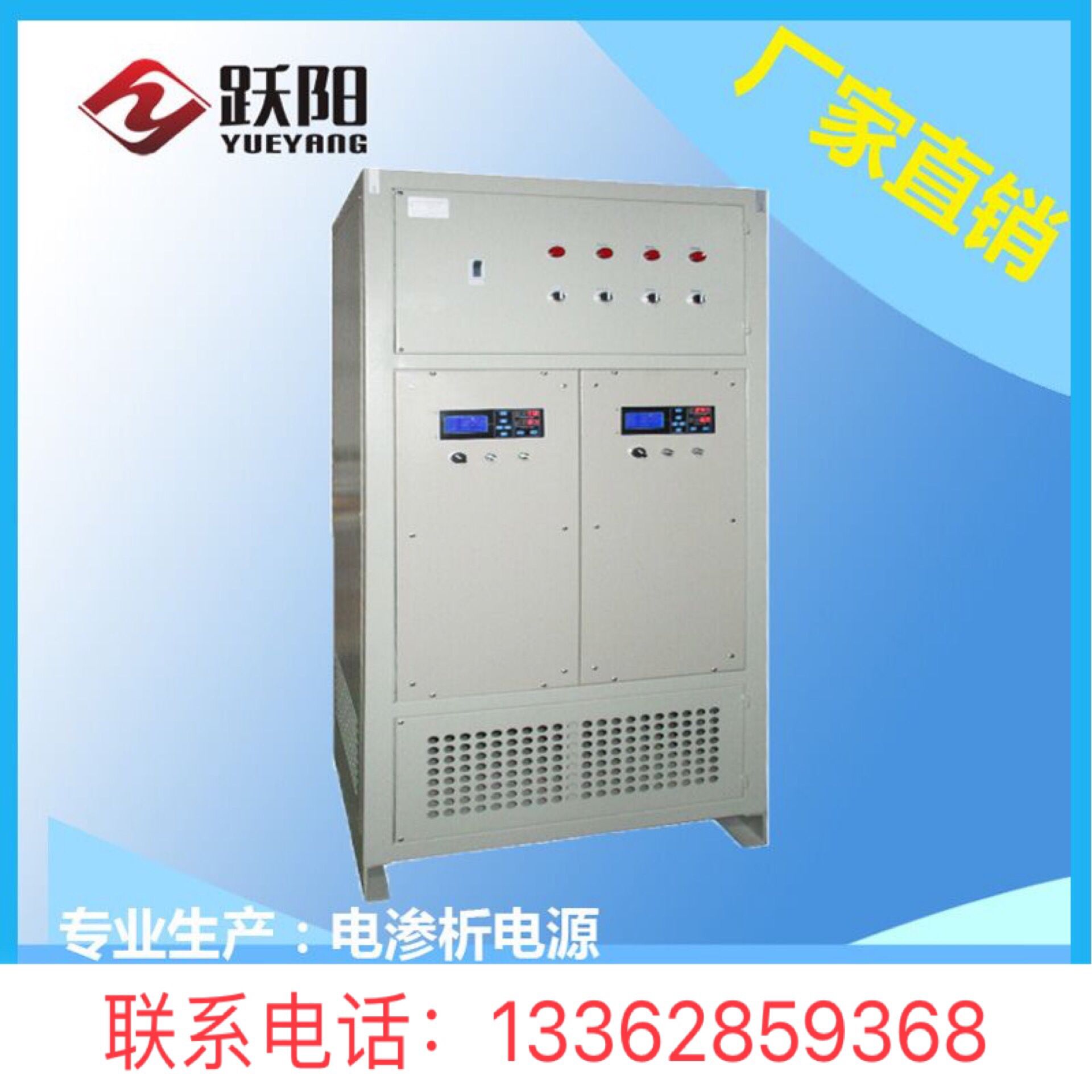

躍陽電源根據電力電子的最新成果，結合先進的控制方法，推出電滲析專用電源。我公司生產的電滲析專用電源采用先進的PWM脈寬調制技術，使用進口IGBT貨MOSFET作為功率開關器件，體積小、重量輕、功能全、性能穩定可靠，生產工藝嚴格完善。該系列產品采用先進的DSP控制系統，具備自動穩流/穩壓功能，不隨電壓變化，可靠性高；擁有PLC接口和RS465接口擴展功能，方便實現自動化控制。
|
1、輸入輸出 |
輸入：交流三相四線 380V±10% 50Hz\60HZ±10% 輸出方式：直流方波 輸出最高電壓電流值：客戶自選 |
|
2、穩壓精度 |
源效應：≤0.3%額定值（僅由于輸入源電壓變化-5% 到+ 10%時引起的輸出電壓變化率） 時漂：≤1%額定值（僅由于電源連續工作時間大于8小時時引起的輸出電壓變化率） 溫漂：≤0.04%額定值／℃（僅由于在電源使用環境溫度范圍內，由環境溫度變化引起的輸出電壓變化率） 負載效應：≤1%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率） |
|
3、穩流精度 |
源效應：≤0.3%額定值（僅由于輸入源電壓變化-5% 到+ 10%時引起的輸出電流變化率） 時漂：≤1%額定值（僅由于電源連續工作時間大于8小時時引起的輸出電流變化率） 溫漂：≤0.04%額定值／℃（僅由于在電源使用環境溫度范圍內，由環境溫度變化引起的輸出電流變化率） 負載效應：≤1%額定值（僅由于輸出電壓從零至額定值變化時引起的輸出電流變化率） |
|
4、紋波電壓（r.m.s） |
穩壓時：≤1%額定值+10mV（額定輸出功率狀態時測量） |
|
5、輸出電壓調節范圍 |
近似0~~額定電壓值連續可調 |
|
6、輸出電流調節范圍 |
近似0~~額定電流值連續可調 |
|
7、輸出電壓、電流設定 |
編碼器 |
|
8、動態特性 |
瞬態響應時間≤200ms（50%~100%額定輸出電壓時測量） |
|
9、瞬間帶載跌落 |
≤15％額定值（80%~100%額定輸出電壓時測量，時間≤200mS) |
|
10、卸載沖擊 |
≤5％額定值（80%~100%額定輸出電壓時測量，時間≤500mS） |
|
11、保護方式 |
過壓、過流、過溫、缺相自動保護并報警 |
|
12、短路 |
允許瞬間短路 |
|
13、工作方式 |
可長期滿負荷連續工作 |
|
14、輸出電壓、電流顯示方式 |
LED數碼管顯示 液晶屏顯示 |
|
15、輸出電壓、電流顯示分辨率 |
0.1V； 0.1A |
|
16、整機電壓、電流表誤差 |
≤±1%±1個字（計量范圍5％~50％額定值） ≤±0.5%±1個字（計量范圍50％~100％額定值） |
|
17、電源適用負載特性 |
電磁線圈 |
|
18、環境條件 |
使用場所：僅在室內使用 溫度：-20℃～40℃ 濕度：≤80% |
|
19、防爆柜要求（可選） 防爆等級 |
防護等級≥IP65 dⅡ CT4 |
|
20、切換（可選） |
設備可選擇手，自動倒極功能。 |
|
21、備注（可選） |
帶模擬信號接口，用戶可用4-20mA模擬信號控制電源的輸出電壓和電流，同時輸出4-20mA模擬信號供用戶檢測電源的輸出電壓和電流。帶節點信號控制電源的運行、停止（和面板上運行、停止功能一樣）。輸出故障報警信號，正常運行時斷開。故障時閉合。 |
注意：以上技術參數僅供參考，實際以采購合同的定制參數為準。
電滲析電源主要由整流濾波電路，全橋變換電路，高頻變壓器，高頻整流、濾波電路，輔助電源電路和主控制單元電路組成，主控制單元電路主要由缺相保護電路，溫度保護電路，過載保護電路，短路保護電路和帶PI調節的PWM電路組成。
三相電網電壓經電源開關后，進行整流濾波，得到的520VDC的平滑直流電壓供給逆變電路。逆變電路主要由大功率場效應MOSFET模塊(或IGBT模塊)組成全橋變換電路。當PWM輸出控制信號通過隔離驅動器分別驅動功率模塊，兩組對角管分別交替導通，在高頻變壓器初級產生高頻脈沖電壓，次級電壓由高頻變壓器變壓后整流向負載提供能量。
電滲析電源工作原理圖
S1 工頻供電；S2 AC/DC 整流/濾波；S4 全橋逆變；S5 高頻變壓器；S6 高頻整流濾波；S7 輸出；S8 輔助電源；S9 主控制單元；S10 缺相保護；S11 PLC接口；S12 手動接口；S13 過載保護；S15 溫度保護；S16 輸出反饋
