一、SPF三螺桿泵的用途
? ? 適于熱電廠,玻璃水泥,瀝青攪拌站，建材廠,船舶,化工,制藥廠,公路瀝青攪拌站、鋼鐵廠高爐，高壓蒸汽鍋爐，燃油鍋爐，循環流化床鍋爐，船用鍋爐，船舶工業，柴油發動機，渦輪鍋爐等燃油輸送系統或燃燒器燃油輸送噴燃應用；主要輸送燃料油、柴油、重油、潤滑油、液壓油、船用柴油，汽油（MDO,MGO),重型燃油HFO，車用燃油，生物油等或其它潤滑性液體，所輸介質中不得含有任何磨料顆粒和對泵材料有腐蝕的物質。
? ? SPF系列三螺桿泵作為燃油的輸送泵和調節泵，廣泛用于油料運輸及加注，以及工業方面的管道輸送，并更多用于各種瀝青攪拌站和瀝青拌和站的燃燒器中和中小型齒輪箱齒輪減速機液壓潤滑設備。
? ? 可以提供電機+螺桿泵組裝成套供貨，附帶吸油管道和支架等，以及完整的測試報告；
可以提供壓力安全閥組等配套附件；

二、主要應用范圍
? ? SPF 系列三螺桿泵在燃燒器燃油系統中用作輸送、噴燃、增壓及燃油爐的燃油泵；
? ? 在輸油系統中用作傳輸及加油泵增壓泵、噴燃泵、柴油點火油泵；
? ? 在一切工業領域中皆可用作潤滑油泵；
? ? 用于各種液壓傳動裝置中的液壓泵；

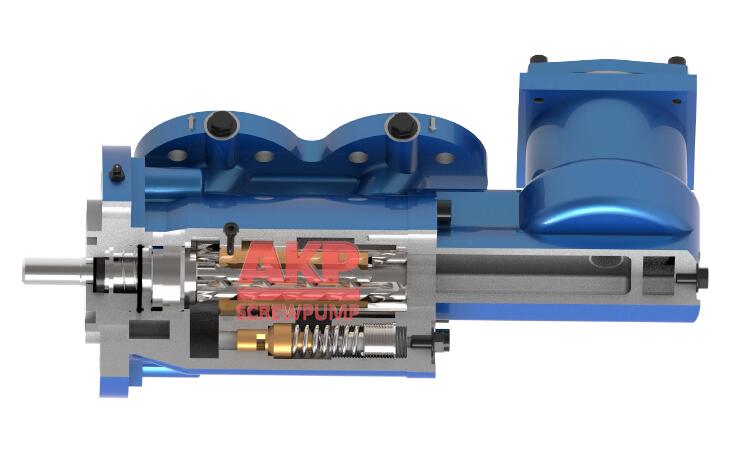

三、結構
? ? SPF 泵為內置軸承自吸三螺桿泵，經表面氮化硬化處理的螺桿，螺桿泵體表面特殊處理，硬度為63HRC；裝在一可更換的襯套內運轉。主桿采用液壓平衡，從桿的軸向力支撐在后蓋上，并由液壓力驅動旋轉，因而螺桿型面僅傳遞液壓扭矩，并不受力，也無磨損，對全部傳動零件而言，均由被輸送介質潤滑。主桿的徑向由平衡活塞定位，且借助于平衡活塞和軸套的間隙使高壓腔和密封腔分開，在密封腔內裝有機械密封，腔內的油液回油孔與泵的吸入腔相通，因而不受排出壓力的影響。所有滑動部件由介質潤滑。軸封是采用機械密封，無泄漏且無須維修。密封室和吸進室由一個內部回路連接。軸封上的輸出壓力是獨立，只有產生吸收壓力。泵和電機由支架連接。當螺旋轉動時，密封室的三個螺旋作軸向的完全連續的運動。螺旋轉動不會引起震動。在擠壓之外，密封室容量不變。結構設計和運轉的穩定性，保證了螺桿泵操作很低的噪音和無脈動。
泵由支架、聯軸器與電機聯接和驅動，（如規格20 型），亦可壁式安裝（如規格40 型）。

四、特點
? ? 可選擇徑向或軸向吸油口，SAE法蘭BSPP或螺紋連接；
? ? 螺桿泵外部護套（可選）材質為AMSE標準，可根據API標準制造；
? ? 螺桿硬度為63HRC，超精密加工；
? ? 介質的最低允許黏度為2cst，最高1000cst,允許最大顆粒物30um.
? ? 螺桿泵最高壓力達4MPa;
? ? 流量范圍:0-120L/min

1． 運轉
由特殊型線構成的螺旋面的主動螺桿轉動時，其動密封腔室將把液體由吸入口吸入并沿軸向連續、無脈動的輸送到排出口。
2． 噪音、脈動
螺桿泵的結構和運轉的穩定性，保證了泵的低噪音和無脈動。
3、軸封
泵采用機械密封，該機械密封無需維修。
結構材料
動環 浸漬樹脂石墨
靜環 高碳鉻鋼
“O”型圈 氟橡膠
彈簧 不銹鋼
金屬元件 不銹鋼
4、溫度和壓力范圍
允許溫度 150 ℃ （僅供應20 型一個規格）
允許工作壓力 4.0 MPa
有關更高的使用溫度請與廠協商
不同粘度、轉速下的工作壓力，按性能參數表格。
5． 安全閥
每臺泵均裝有內置安全閥作為超載保護裝置。嚴禁隨意調整安全閥。
6． 進出口法蘭
進口法蘭：PN16DIN2533(GB2555-81)
出口法蘭：PN40DIN2535(GB2555-81)
7． 安裝
SPF 泵在任何地方皆可安裝使用，為了安全起見，電機不允許擺放在泵的下面。防止油泵泄漏導致電機燒毀損壞。
8． 動力配套
各種型式的電動機或其它驅動裝置通過聯軸器與泵進行聯接。
三相交流電機，其防護等級為IP44，絕緣等級為B，功率及主要聯接尺寸均按Y 系列
電機。
9. ?電機規定頻率為50HZ，若無其它變化可用在60HZ 電源下工作。
?
?
五、型式代號
SPF ? ?20 ? R ? ?38 ? G ? ?10 ? F ? W2
1 ? ? ?2 ? ?3 ? ?4 ? ?5 ? ?6 ? ?7 ? ?8
① 系列
② 規格
為轉速1450 rpm，螺旋角為46°時泵的理論流量
③ 主桿螺旋旋 （R=右旋，L=左旋）
④ 螺旋角
⑤ 軸承型式：內置滑動軸承
⑥ 機械密封
⑦ 帶有過濾器（僅供應SPF20系列一個規格）
⑧ 材料組合
六、SPF系列三螺桿泵常用規格型號：
SPF10R28G8.3W20 ? ? ? ? ?SPF10R38G8.3W20 ? ? ? ? ?SPF10R46G8.3W20
SPF10R56G8.3W20 ? ? ? ? ?SPF20R38G8.3W20 ? ? ? ? ?SPF20R46G8.3W20
SPF20R56G8.3W20 ? ? ? ? ?SPF40R38G8.3W20 ? ? ? ? ?SPF40R46G8.3W20
SPF40R54G8.3W20 ? ? ? ?
SPF10R28G8.3W16 ? ? ? ? ?SPF10R38G8.3W16 ? ? ? ? ?SPF10R46G8.3W16
SPF10R56G8.3W16 ? ? ? ? ?SPF20R38G8.3W16 ? ? ? ? ?SPF20R46G8.3W16
SPF20R56G8.3W16 ? ? ? ? ?SPF40R38G8.3W16 ? ? ? ? ?SPF40R46G8.3W16
SPF40R54G8.3W16
SPF10R28G8.3FW8 ? ? ? ? ?SPF10R38G8.3FW8 ? ? ? ? ?SPF10R46G8.3FW8
SPF10R56G8.3FW8 ? ? ? ? ?SPF20R38G8.3FW8 ? ? ? ? ?SPF20R46G8.3FW8
SPF20R56G8.3FW8 ? ? ? ? ?SPF40R38G8.3FW8 ? ? ? ? ?SPF40R46G8.3FW8
SPF40R54G8.3FW8
SPF10R28U8FW20 ? ? ? ? SPF10R38U8FW20 ? ? ? ? SPF10R46U8FW20
SPF10R56U8FW20 ? ? ? ? SPF20R38U8FW20 ? ? ? ? SPF20R46U8FW20
SPF20R56U8FW20 ? ? ? ? SPF40R38U8FW20 ? ? ? ? SPF40R46U8FW20
SPF40R54U8FW20
SPF10R28G8.3FW20 ? ? ? ? SPF10R38G8.3FW20 ? ? ? ? SPF10R46G8.3FW20
SPF10R56G8.3FW20 ? ? ? ? SPF20R38G8.3FW20 ? ? ? ? SPF20R46G8.3FW20
SPF20R56G8.3FW20 ? ? ? ? SPF40R38G8.3FW20 ? ? ? ? SPF40R46G8.3FW20
SPF40R54G8.3FW20 ? ? ? ?
SPF10R28G8.3FW16 ? ? ? ? SPF10R38G8.3FW16 ? ? ? ? SPF10R46G8.3FW16
SPF10R56G8.3FW16 ? ? ? ? SPF20R38G8.3FW16 ? ? ? ? SPF20R46G8.3FW16
SPF20R56G8.3FW16 ? ? ? ? SPF40R38G8.3FW16 ? ? ? ? SPF40R46G8.3FW16
SPF40R54G8.3FW16
SPF10R28G8.3FW8 ? ? ? ? ?SPF10R38G8.3FW8 ? ? ? ? ?SPF10R46G8.3FW8
SPF10R56G8.3FW8 ? ? ? ? ?SPF20R38G8.3FW8 ? ? ? ? ?SPF20R46G8.3FW8
SPF20R56G8.3FW8 ? ? ? ? ?SPF40R38G8.3FW8 ? ? ? ? ?SPF40R46G8.3FW8
SPF40R54G8.3FW8
SPF10R28G10W20 ? ? ? ? ? SPF10R38G10W20 ? ? ? ? ? SPF10R46G10W20
SPF10R56G10W20 ? ? ? ? ? SPF20R38G10W20 ? ? ? ? ? SPF20R46G10W20
SPF20R56G10W20 ? ? ? ? ? SPF40R38G10W20 ? ? ? ? ? SPF40R46G10W20
SPF40R54G10W20 ? ? ? ?
SPF10R28G10W16 ? ? ? ? ? ?SPF10R38G10W16 ? ? ? ? ? SPF10R46G10W16
SPF10R56G10W16 ? ? ? ? ? ?SPF20R38G10W16 ? ? ? ? ? SPF20R46G10W16
SPF20R56G10W16 ? ? ? ? ? ?SPF40R38G10W16 ? ? ? ? ? SPF40R46G10W16
SPF40R54G10W16
SPF10R28G10FW8 ? ? ? ? ? ?SPF10R38G10FW8 ? ? ? ? ? SPF10R46G10FW8
SPF10R56G10FW8 ? ? ? ? ? ?SPF20R38G10FW8 ? ? ? ? ? SPF20R46G10FW8
SPF20R56G10FW8 ? ? ? ? ? ?SPF40R38G10FW8 ? ? ? ? ? SPF40R46G10FW8
SPF40R54G10FW8
SPF10R28G10FW20 ? ? ? ? ? SPF10R38G10FW20 ? ? ? ? ?SPF10R46G10FW20
SPF10R56G10FW20 ? ? ? ? ? SPF20R38G10FW20 ? ? ? ? ?SPF20R46G10FW20
SPF20R56G10FW20 ? ? ? ? ? SPF40R38G10FW20 ? ? ? ? ?SPF40R46G10FW20
SPF40R54G10FW20 ? ? ? ?
SPF10R28G10FW16 ? ? ? ? ? SPF10R38G10FW16 ? ? ? ? ?SPF10R46G10FW16
SPF10R56G10FW16 ? ? ? ? ? SPF20R38G10FW16 ? ? ? ? ?SPF20R46G10FW16
SPF20R56G10FW16 ? ? ? ? ? SPF40R38G10FW16 ? ? ? ? ?SPF40R46G10FW16
SPF40R54G10FW16
SPF10R28G10FW8 ? ? ? ? ? ?SPF10R38G10FW8 ? ? ? ? ? SPF10R46G10FW8
SPF10R56G10FW8 ? ? ? ? ? ?SPF20R38G10FW8 ? ? ? ? ? SPF20R46G10FW8
SPF20R56G10FW8 ? ? ? ? ? ?SPF40R38G10FW8 ? ? ? ? ? SPF40R46G10FW8
SPF40R54G10FW8
SPF20R38G10FW2 ? ? ? ? ? ?SPF20R46G10FW2 ? ? ? ? ? SPF20R56G10FW2?
SPF40R38G10FW2 ? ? ? ? ? ?SPF40R46G10FW2 ? ? ? ? ? SPF40R54G10FW2
SPF20R38G10FW21 ? ? ? ? ? SPF20R46G10FW21 ? ? ? ? ?SPF20R56G10FW21?
SPF40R38G10FW21 ? ? ? ? ? SPF40R46G10FW21 ? ? ? ? ?SPF40R54G10FW21
SPF10R28G8.3FW20 ? ? ? ? ?SPF10R38G8.3FW20 ? ? ? ? SPF10R46G8.2FW20
SPF10R56G8.3FW21 ? ? ? ? ?SPF10R38G8.3FW21 ? ? ? ? SPF10R38G8.3FW21 ??
SPF20R38G10W20 ? ? ? ? ? ?SPF20R46G10W20 ? ? ? ? ? SPF20R56G10W20
SPF20R38G10FW20 ? ? ? ? ? SPF20R46G10FW20 ? ? ? ? ?SPF20R56G10FW20
SPF20R38G10W21 ? ? ? ? ? ?SPF20R46G10W21 ? ? ? ? ? SPF20R56G10W21?
SPF20R38G10FW21 ? ? ? ? ? SPF20R46G10FW21 ? ? ? ? ?SPF20R56G10FW21
SPF20R38G10W23 ? ? ? ? ? ?SPF20R46G10W23 ? ? ? ? ? SPF20R56G10W23
SPF20R38G10FW23 ? ? ? ? ? SPF20R46G10FW23 ? ? ? ? ?SPF20R56G10FW23
SPF40R38G10W20 ? ? ? ? ? ?SPF40R46G10W20 ? ? ? ? ? SPF40R54G10W20?
SPF40R38G10FW20 ? ? ? ? ? SPF40R46G10FW20 ? ? ? ? ?SPF40R54G10FW20
SPF40R38G10W21 ? ? ? ? ? ?SPF40R46G10W21 ? ? ? ? ? SPF40R54G10W21?
SPF40R38G10FW21 ? ? ? ? ? SPF40R46G10FW21 ? ? ? ? ?SPF40R54G10FW21
SPF40R38G10W23 ? ? ? ? ? ?SPF40R46G10W23 ? ? ? ? ? SPF40R54G10W23
SPF40R38G10FW23 ? ? ? ? ? SPF40R46G10FW23 ? ? ? ? ?SPF40R54G10FW23

?
? ? 如有需要請致電咨詢18012960983
? ? 如有需要提供螺桿泵的其他內容，請聯系您的銷售經理或售服專員
