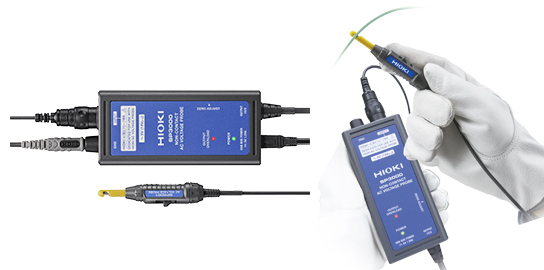

日本日置AC非接觸電壓探頭SP3000
在電線絕緣層上迅速觀測信號
打破電工裝備的常規，世界首創的金屬非接觸式探頭
● 只要夾住電線絕緣層即可將電裝信號可視化，可用于示波器觀測波形
● 汽車電氣系統信號的測量、LIN信號等通訊信號的捕捉
● 可用于以下用途：
由于設備的太小、使用防水連接器，無法接觸金屬端子時
為了減少重復連接，不想拔出連接器時
存在靜電引起傳感器故障的危險性，不能破壞絕緣層時
【測量線路主機】AC非接觸式電壓探頭SP3000（精度保證時間1年，調整后精度保證時間1年）
額定測量電壓
5 Vrms (14.14 Vp-p)
輸出率
1 V / V
上升沿時間
4.5 μs 以下
頻帶
10 Hz?100 kHz (-3 dB)
電壓測量精度
± 2.5% rdg. ± 1% f.s. (0.5 Vrms ? 5 Vrms)
被測導體的影響
± 5% rdg. (成品外徑φ1.0?2.5 mm, 符合UL1007, UL1015, AV, AVS, AVSS標準的導體)
電源
(1) USB總線電源 (USB-mini端子：DC 5 V), 1.5 VA
(2) AC適配器Z1013 (AC 100?240 V, 50/60 Hz), DC 5 V/2.6 A, 7.5 VA (含AC適配器)
輸出
絕緣BNC端子 (連接測量?jī)x器), 輸出電阻: 50 Ω
體積及重量
120W × 25H × 55D mm, 160 g, 線長1.5 m
附件
GND連接線(1.5m) ×1, 鱷魚夾×1, USB連接線(1.5m) ×1, 使用說明書×1
【前端部分】AC電壓探頭SP9001
測量方式
結合靜電容量平衡方式(無法用于裸線測量)
可測導體直徑
被覆電線，φ 1.0 mm ? φ 2.5 mm
最大輸入電壓
有效值：30 Vrms 以下, 峰值： 42.4 Vpeak以下
體積及重量
15.0W × 13.9H × 77.4D mm, 52 g, 線長1 m
