直流充電樁測試系統_控制導引裝置
一、產品介紹

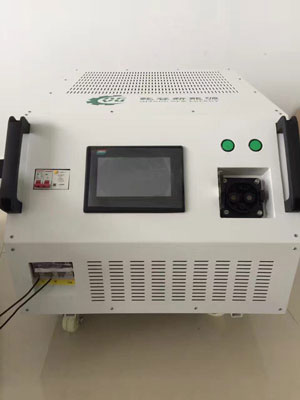

直流充電樁測試系統通過內部 BMS 模擬器與電動汽車直流充電樁進行信息交互，實現對電池充電過程的實時模擬，當直流充電機充電**接入測試設備接口時，直流充電樁測試系統測試設備按非車載充電機與 BMS 通信協議國標（GB/T 27930-2011(老國標)和GB/T 27930-2015（新國標））完成連接檢測、辨識檢測、握手檢測、配置檢測、充電檢測和結束充電檢測，同時顯示充電電壓和電流、輔助電源電壓等。本測試系統內部集成 8KW 電阻負載，客戶可以通過外部負載接口外擴負載，以滿足大功率測試需求。本測試系統使用 7.0 寸觸摸屏，操作便捷，顯示直觀。
二、功能介紹
1）主界面功能
A)顯示充電、電壓、功率、電量
B)顯示模擬器狀態
C)顯示**的連接狀態
D)顯示 BMS 電源電壓、通訊狀態
E)模擬 6 種故障
F)設置 BMS 需求電壓電流等
G)模擬電池各種狀態、參數、故障等
2）其他參數功能
A）測試充電樁發送過來的報文周期
B）模擬電池故障
C）電池狀態參數設置
