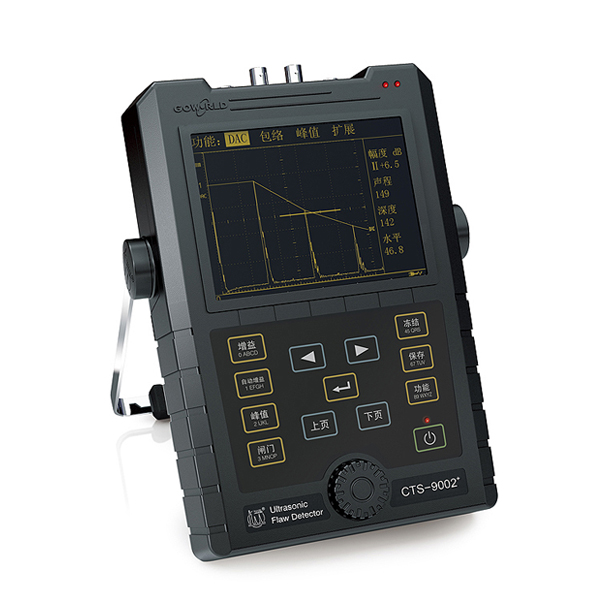

CTS-9002+ 型數字式超聲探傷儀
CTS-9002+上海楹點公司提供CTS-9002+詳細說明書，CTS-9002+儀器計量，CTS-9002+儀器維修服務，CTS-9002+儀器培訓服務，安裝調試服務，檢測服務熱線：151-210-77168。上海楹點檢測設備有限公司服務范圍： 船舶及船用產品的超聲探傷-UT；磁粉探傷-MT；滲透檢測(PT)、射線探傷-RT、渦流探傷-ET等產品。公司承諾，所有商品保證原裝正品，一年保修，終身維護！
CTS-9002+ 型數字化超聲探傷儀配備國內業界領先的方波激勵技術，儀器性能穩定、輕巧便攜、操作方便、性價比高。儀器符合新容規TSG R0004-2009，兼容歐盟EN12668-1:2000標準的要求。CTS-9002+ 采用寬溫EL屏(320×240)，能在低溫環境下正常工作顯示。
產品介紹
CTS-9002+型數字化超聲探傷儀配備國內業界領先的方波激勵技術，儀器性能穩定、輕巧便攜、操作方便、性價比高。儀器符合新容規TSG R0004-2009，兼容歐盟EN12668-1:2000標準的要求。CTS-9002+ 采用寬溫EL屏(320×240)，能在低溫環境下正常工作顯示。配備可長達6-8小時連續工作的高性能鋰電池，重量僅1.5kg，適應在石化、壓力容器、電力、鐵路交通等部門的移動或高空無損探傷作業現場中使用。
功能特點
先進的電路設計、高達640MHz的采樣頻率，確保能快速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真實性得到有效的保證。
先進的方波激勵技術，對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比；可調節的激勵脈沖寬度、激勵電壓、阻尼電阻，使在檢測薄工件和復合材料都具有較高的分辨率。
FIR數字濾波技術，信噪比更佳；探頭頻譜分析功能，掌控您的探頭。
CTS-9002+ 采用寬溫高刷新率EL屏(320X240)，最適宜在低溫嚴寒環境工作。
兼容歐標EN12668-1:2000設計；可長時間連續記錄和存貯，滿足新容規TSG R0004-2009的要求。
自動校準材料聲速、探頭延時、探頭K值；方便的DAC、AVG曲線制作及應用。
SD卡插口，實現海量存貯；USB口可外接U盤、鍵盤、鼠標，可實現與計算機通訊、數據轉存及打印。
人體工程學優化設計的結構及外觀，擁有多角度調節的提手，重量約1.5kg的儀器，內含電池和充電器，操作和攜帶極為便利。
性能指標
|
脈沖類型 |
負方波，發射電壓25～250V連續可調，步進為25V。 |
|
工作方式 |
單、雙 |
|
阻尼 |
400、80Ω |
|
CTS-9002+工作頻率 |
分寬帶、窄帶兩檔，寬帶：0.5～15MHz，窄帶：1.5～3MHz |
|
增益 |
0.0～110.0dB ，步進值：0.1、1.0、2.0、6.0dB；0.1dB檔提供智能加速調節功能 |
|
CTS-9002+聲速范圍 |
1000～15000m/s ，連續可調，內置30個常用的材料聲速值 |
|
v檢測范圍 |
0.0～10000mm (鋼縱波) ，連續可調，最小步進值 0.1mm |
|
CTS-9002+檢波方式 |
正向、負向、全波、射頻（RF） |
|
閘門及報警器 |
三路閘門及硬件驅動實時報警信號 |
|
進波報警、失波報警、DAC曲線報警，報警信號為聲、光報警 |
|
|
測量方式：峰值、前沿 |
|
|
顯示屏 |
5.7"寬溫EL屏，分辨率320×240 |
|
脈沖移位 |
-7.5～3000μs |
|
探頭零值 |
0～999.9μs |
|
脈沖重復頻率 |
25～800Hz，自動調節方式 |
|
垂直線性誤差 |
≤3% |
|
水平線性誤差 |
≤0.4% |
|
靈敏度余量 |
≥60dB (200Φ2平底孔) |
|
分辨率 |
≥36dB(5P14) |
|
動態范圍 |
≥32dB |
|
抑制 |
(0～90)%，不影響線性與增益 |
|
電噪電平 |
<10% (鋼縱波，250mm) |
|
CTS-9002+接口 |
Q9接口 |
|
USB HOST |
|
|
Micro SD接口 |
|
|
CTS-9002+電源 |
大容量鋰電池，無記憶效應，可連續工作6～8小時 |
|
內置充電器(可另購?fù)饨映潆娖?；交流：220V |
|
|
CTS-9002+超聲標準 |
兼容 EN12668-1標準 |
|
符合 JB/T 10061-1999標準 |
|
|
重量 |
約1.50kg(含電池、內置充電器) |
|
體積(高×寬×厚) |
246mm×166mm×47mm |
