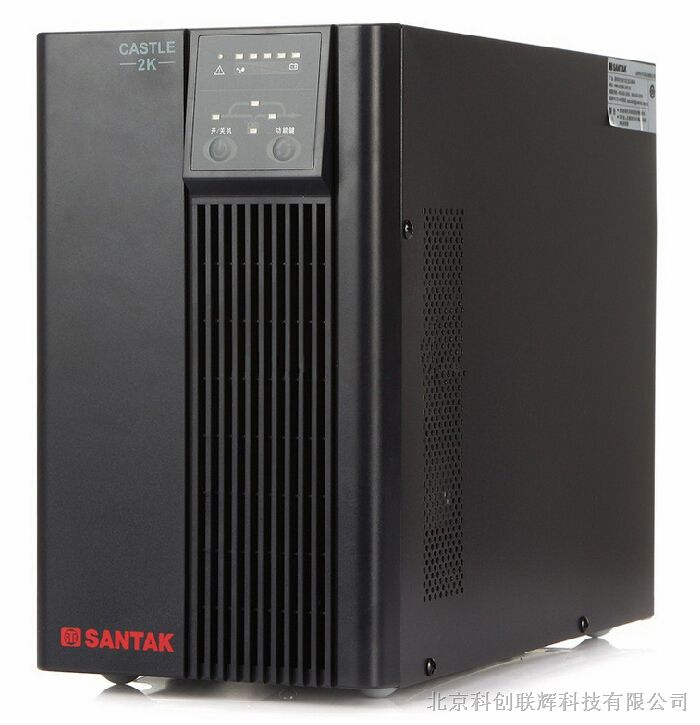

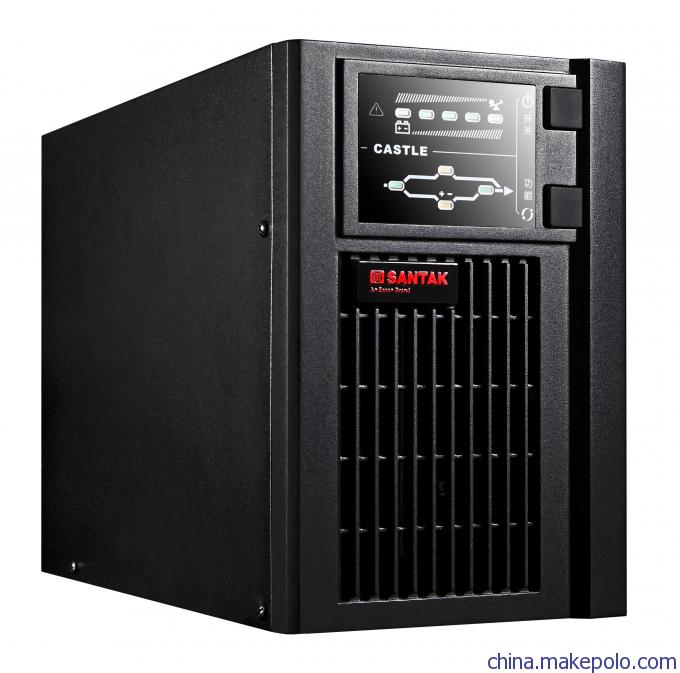

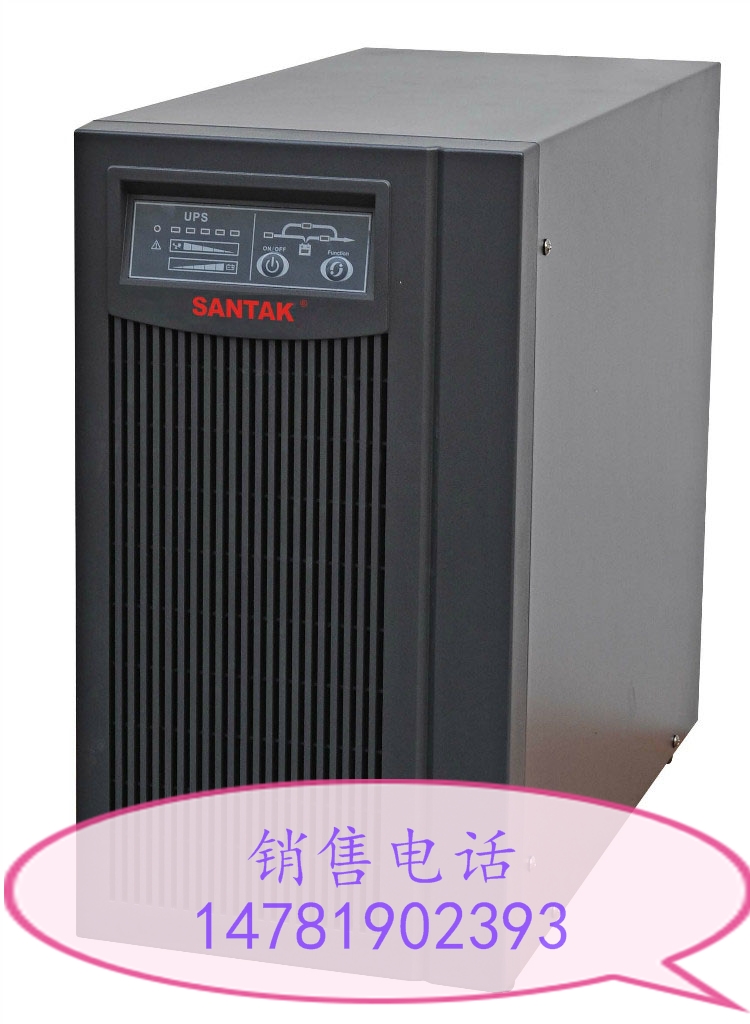

| 技術參數(山特城堡系列C6K(S)~3C20KS并聯冗余) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品性能:
人性化溝通介面,觸摸式面板簡單易懂?dāng)?shù)字式顯示；智能形CPU模組設計；先進數字化設計概念，零件數目大大減少，系統可靠度及穩定性相對提升；直由中央處理器運作，可精確的運算出負載比例,并以中文顯示LCM讓使用者了解目前負載情況；中英文語言可于前面板切換，方便且易操作。
技術參數:
| 微電腦中英文LCM和LED控制面板 | UPS狀態模擬圖和開關機程序指示 |
(A)逆流器,備用電源及維修旁路狀況指示
(B)以中英文形式引導開關機
|
| 即時數值顯示 |
(A)輸入電源各相電壓 (B)電池電壓 (C)電池充放電流
(D)整流器輸出各相電壓 (E)整流器輸出各相電流
(F)負載比率 (G)輸出頻率
|
|
| 警報 |
(A)逆流器電流過大停機 (B)逆流器過載
(C)逆流器DC電壓過高停機 (D)輸入市電中斷 (E)低電瓶
(F)低電瓶關機 (G)溫度過高關機/保險絲熔斷
(H)市電頻率超出輸入范圍 (I)備用電源停止供應
(J)鎖相失敗 (K)UPS故障
|
|
| 自我診斷 | (A)負載容量智能判別 (B)定期電瓶好壞判別 | |
| 歷史資料 |
使用時間記錄,過往各相輸出輸出電流表顯示
過往各相輸出電壓頻率圖表顯示
過往直流電壓圖表顯示,電池放電次數
過載次數記錄,500次異常資料記錄
|
|
| 靜音裝置 | 選擇性按鈕,可中止或啟動蜂鳴器 | |
| 通訊 | 介面 | RS485/RS422/干接點 |
| 遠方監控盤(選配) |
顯示及功能
UPS工作狀態
UPS異常狀態
UPS開關機(選配)
多機狀態監控
|
|
| 熱備份 | 功能 | 熱備份并聯1到6臺(選配) |
| 使用環境 | 工作溫度 | 0℃至40℃ |
| 推薦使用溫度 | 10℃至25℃ | |
| 存放溫度 | -20℃至70℃ | |
| 相對濕度 | 95%不凝結 | |
| 使用高度 | 海拔1000米以下 | |
| 噪音 | 小于50dB(于一米內) | |
| 主機尺寸 |
容量
深×寬×高
|
10KVA-60KVA-----780×750×1700mm
80KVA-100KVA-----940×840×1700mm
|
| 整流器 | 整流器技術 | 固態半導體式SCR全橋可控硅整流器技術 |
| 市電輸入 | 三相四線380/220V±15% | |
| 頻率 | 60/50Hz±5% | |
| 緩開機時間 | 從0至100%在10至15秒(可調) | |
| 直流紋波電壓 | <2% | |
| 效率 | <98% | |
| 功率因數 | 0.8至1可選購功率因數修正器達到0.95-1 | |
| 電池 | 形式 | 免保養免加水閥控式鉛酸蓄電池或鎳鎘電池 |
| CELL數 | 174 CELLS-192 CELLS(可選) | |
| 12V電池顆數 | 29顆至32顆(可選) | |
| 標稱電壓(DC) | 384V | |
| 浮充/異充電壓 | 432V | |
| 最小直流電壓 | 296V | |
| 電流調整 | 1.5至50Amp | |
| 推薦室內溫度 | 20℃至25℃依電池特性 | |
| 逆變器 | 技術 | 固態半導體式IGBT SPWM(正弦波頻調變) |
| 輸出 | 三相四線380/220V | |
| 直流電壓范圍 | 296至420V | |
| 功率因數 | 0.8至1(落后) | |
| 智能反應 | 0至100%負載<±3% 5ms回復±1% | |
| 電壓穩定度 | ±1% | |
| 總諧波失真度 | 小于±3%(線性負載) | |
| 不平衡負載50% | 120±3(±3%) | |
| 過載 | 110%(20分鐘) 125%(15分鐘) 150%(1分鐘) | |
| 頻率 | 50Hz或60Hz±0.01%(內部振蕩器頻率) | |
| 同步范圍 | 50% | |
| 變動率 | 1Hz/秒 | |
| 效率 | 100%負載可達92%以上 | |
| 靜態開關 | 技術 | 固態SCR半導體式靜態開關 |
| 旁路輸入 |
額定輸入電壓±10%,50/60Hz±5%(可調)
雙輸入電源系統(選用)
|
|
| 轉換時間 | 逆流器至旁路<1ms,旁路至逆流器<1ms | |
| 維護手動旁路開關 |
