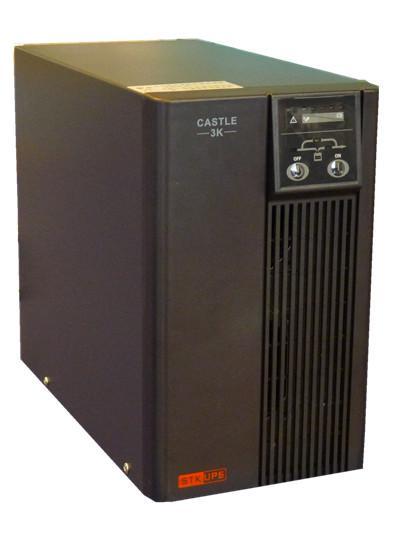

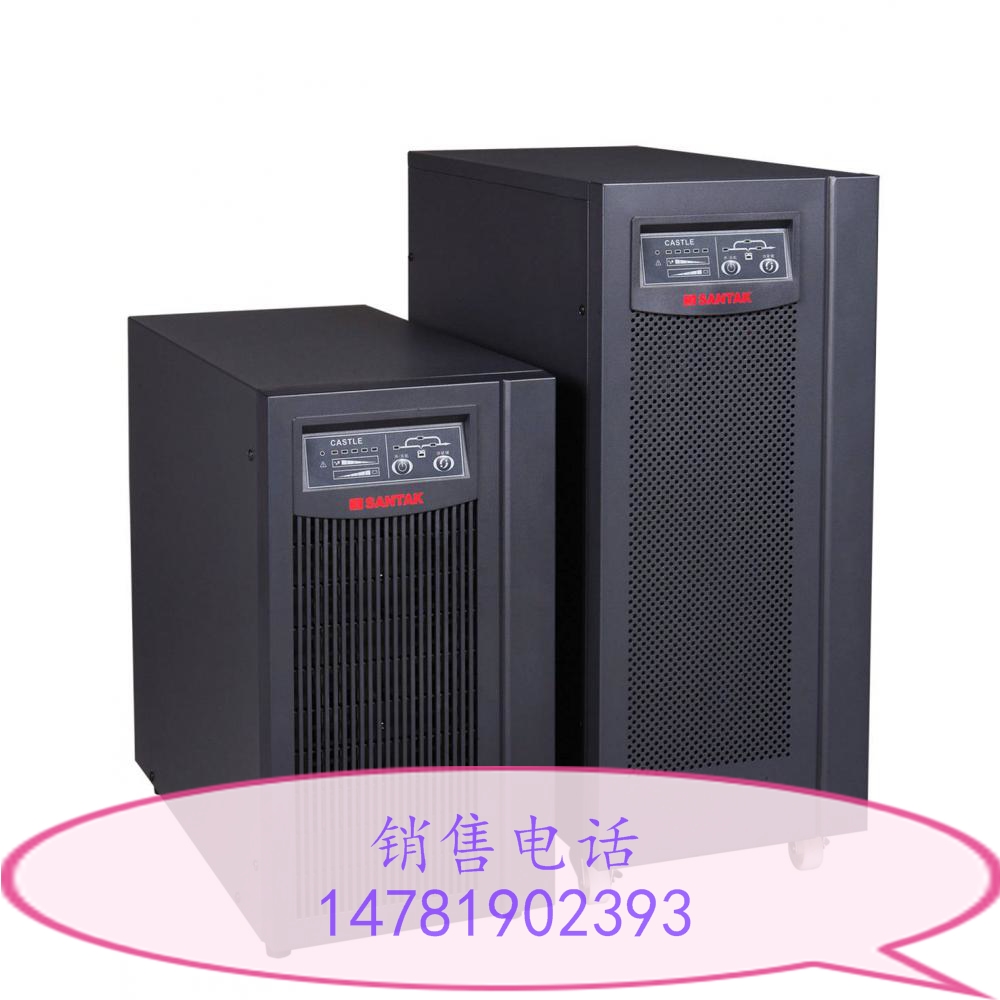

| 技術參數(山特城堡系列C6K(S)~3C20KS并聯冗余) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品性能:
技術參數:
人性化溝通介面,觸摸式面板簡單易懂數字式顯示；智能形CPU模組設計；先進數字化設計概念，零件數目大大減少，系統可靠度及穩定性相對提升；直由中央處理器運作，可精確的運算出負載比例,并以中文顯示LCM讓使用者了解目前負載情況；中英文語言可于前面板切換，方便且易操作。
微電腦中英文LCM和LED控制面板
UPS狀態模擬圖和開關機程序指示
(A)逆流器,備用電源及維修旁路狀況指示
(B)以中英文形式引導開關機
即時數值顯示
(A)輸入電源各相電壓 (B)電池電壓 (C)電池充放電流
(D)整流器輸出各相電壓 (E)整流器輸出各相電流
(F)負載比率 (G)輸出頻率
警報
(A)逆流器電流過大停機 (B)逆流器過載
(C)逆流器DC電壓過高停機 (D)輸入市電中斷 (E)低電瓶
(F)低電瓶關機 (G)溫度過高關機/保險絲熔斷
(H)市電頻率超出輸入范圍 (I)備用電源停止供應
(J)鎖相失敗 (K)UPS故障
自我診斷
(A)負載容量智能判別 (B)定期電瓶好壞判別
歷史資料
使用時間記錄,過往各相輸出輸出電流表顯示
過往各相輸出電壓頻率圖表顯示
過往直流電壓圖表顯示,電池放電次數
過載次數記錄,500次異常資料記錄
靜音裝置
選擇性按鈕,可中止或啟動蜂鳴器
通訊
介面
RS485/RS422/干接點
遠方監控盤(選配)
顯示及功能
UPS工作狀態
UPS異常狀態
UPS開關機(選配)
多機狀態監控
熱備份
功能
熱備份并聯1到6臺(選配)
使用環境
工作溫度
0℃至40℃
推薦使用溫度
10℃至25℃
存放溫度
-20℃至70℃
相對濕度
95%不凝結
使用高度
海拔1000米以下
噪音
小于50dB(于一米內)
主機尺寸
容量
深×寬×高
10KVA-60KVA-----780×750×1700mm
80KVA-100KVA-----940×840×1700mm
整流器
整流器技術
固態半導體式SCR全橋可控硅整流器技術
市電輸入
三相四線380/220V±15%
頻率
60/50Hz±5%
緩開機時間
從0至100%在10至15秒(可調)
直流紋波電壓
<2%
效率
<98%
功率因數
0.8至1可選購功率因數修正器達到0.95-1
電池
形式
免保養免加水閥控式鉛酸蓄電池或鎳鎘電池
CELL數
174 CELLS-192 CELLS(可選)
12V電池顆數
29顆至32顆(可選)
標稱電壓(DC)
384V
浮充/異充電壓
432V
最小直流電壓
296V
電流調整
1.5至50Amp
推薦室內溫度
20℃至25℃依電池特性
逆變器
技術
固態半導體式IGBT SPWM(正弦波頻調變)
輸出
三相四線380/220V
直流電壓范圍
296至420V
功率因數
0.8至1(落后)
智能反應
0至100%負載<±3% 5ms回復±1%
電壓穩定度
±1%
總諧波失真度
小于±3%(線性負載)
不平衡負載50%
120±3(±3%)
過載
110%(20分鐘) 125%(15分鐘) 150%(1分鐘)
頻率
50Hz或60Hz±0.01%(內部振蕩器頻率)
同步范圍
50%
變動率
1Hz/秒
效率
100%負載可達92%以上
靜態開關
技術
固態SCR半導體式靜態開關
旁路輸入
額定輸入電壓±10%,50/60Hz±5%(可調)
雙輸入電源系統(選用)
轉換時間
逆流器至旁路<1ms,旁路至逆流器<1ms
維護手動旁路開關
