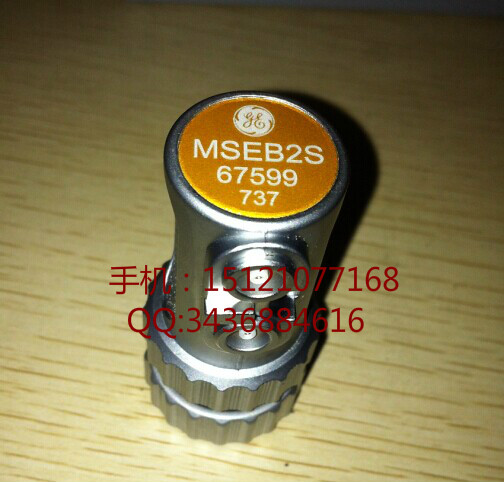

MSEB2S美國GE雙晶接觸直探頭, 雙晶 (TR)，雙晶 (TR) 接觸探頭
MSEB2S美國GE保護膜探頭，上海楹點檢測設備有限公司熱銷MSEB2S探頭，MSEB2S保護膜，MSEB2S連接線，MSEB2S品牌，MSEB2S檢測報告
接觸直探頭, 雙晶 (TR)，雙晶 (TR) 接觸探頭 聯系方式15121077168
應用
? 壁厚余量, 銹蝕, 腐蝕
? 近表缺陷檢測
? 小零件—螺釘，螺栓，銷釘
? 覆層和堆焊層
? 粘接檢測
? 火車車輪
? 軸，桿，方坯芯部缺陷
? 粗晶材料
性能用途
? 近表分辨率極佳
? 與曲面和粗糙面耦合好
? 散射噪聲較小
? 對曲面工件也能沿其輪廓進行檢測
? 歐款有側裝 Lemo 00 連接口, SEB..KF型Microdot側裝
? 美款有固定 BNC 電纜 (ADP) 或側裝 MMD (FDU)
帶組合延遲線的TR（雙晶）-直探頭
SEB4探頭 ，與DA0 . 8G和SEK2C探頭相似
TR探頭M S E B 4 ，形狀與MSEK4相同
TR探頭SEB4KF8
TR指尖探頭SEZ5M5
主要特性：
·獨立的聲波發射和接收單元
·縱波垂直傳輸
·小焦距探頭具有非常好的近場分辨率
·使用耐磨的塑料延遲線，即使在粗糙或彎曲的表面也能很好耦合性
·延遲線由一個金屬環保護以防磨損
·在焦點內特別適合剩余壁厚的測量
·加上特殊的延遲線（特殊產品）能夠在高溫表面測量
主要應用：
通 常 ： 近 表 面 的 小 缺 陷 探 測 和 評 估 。 焦 點 內 大 缺 陷 以 及 平 行
于 表 面 分 布 的 缺 陷 檢 測 。 剩 余 壁 厚 的 測 量 （ 即 使 在 高 溫 情 況 下）。
SEB..和SEB..0°： 用于探測棒材、坯塊、軸、桿等中心缺陷的標準探頭。經常用 作在中等和大尺寸物體（如鍛造或鑄造的物體）中預期區域內 小缺陷的探測（如氣孔、微孔和熱裂縫）。更適合于用作與物 體平面平行的缺陷區域精確范圍的確定（如層狀結構缺陷、渣 孔以及厚鋼板中的分隔線）。
MSEB..和MSEB..0°：
常 用 于 所 有 類 型 小 零 件 （ 如 螺 桿 、 螺 釘 、 螺 母 、 銷 釘 、 軸 承
環、軸承和裝配材料）的檢測
它 們 也 可 用 于 壁 厚 和 剩 余 壁 厚 的 測 量 （ 如 被 腐 蝕 和 侵 蝕 的 管 子、容器和機械零件）。
SEB..KF和SEZ5M5： 體積小巧的小直徑特殊探頭，用于近表面小缺陷的探測。小巧 的形狀使這種類型的探頭可以用于一些特殊位置或者不易接近 位置的檢測。
黃銅棒中心缺陷的檢測
MSEB4探頭金屬融渣裂縫檢測
MSEB5探頭用于管子彎
曲處剩余壁厚的測量
SEB10KF3探頭用于管子和
其插口焊接點檢測
帶組合延遲線的TR-直探頭
特性：非常好的近場分辨率
探頭規格型號
|
類型 |
a x b(mm) |
a x b(in) |
頻率MHz |
F尺寸 |
F英寸 |
備注 |
|
SEB1 |
21 /2 ? |
0.83 |
1 |
20 |
0.8 |
|
|
SEB1-EN |
21 /2 ? |
0.83 |
1 |
20 |
0.8 |
符合DIN EN 12668-2 |
|
SEB2 |
7 x 18 |
.28 x .71 |
2 |
15 |
0.6 |
|
|
SEB2-EN |
7 x 18 |
.28 x .71 |
2 |
15 |
0.6 |
符合DIN EN 12668-2 |
|
SEB2-0° |
7 x 18 |
.28 x .71 |
2 |
30 |
1.2 |
晶片角度為0° |
|
SEB2-EN-0° |
7 x 18 |
.28 x .71 |
2 |
30 |
1.2 |
符合DIN EN 12668-2 |
|
SEB4 |
6 x 20 |
.24 x .79 |
4 |
12 |
0.5 |
|
|
SEB4-EN |
6 x 20 |
.24 x .79 |
4 |
12 |
0.5 |
符合DIN EN 12668-2 |
|
SEB4-0° |
6 x 20 |
.24 x .79 |
4 |
25 |
1 |
晶片角度為0° |
|
SEB 4-EN-0° |
6 x 20 |
.24 x .79 |
4 |
25 |
1 |
符合DIN EN 12668-2 |
|
|
|
|
|
|
|
|
|
MSEB2 |
11 /2 ? |
0.43 |
2 |
8 |
0.3 |
|
|
MSEB2-EN |
11 /2 ? |
0.43 |
2 |
8 |
0.3 |
符合DIN EN 12668-2 |
|
MSEB4 |
3.5 x 10 |
.14 x .39 |
4 |
10 |
0.4 |
|
|
MSEB4-EN |
3.5 x 10 |
.14 x .39 |
4 |
10 |
0.4 |
符合DIN EN 12668-2 |
|
MSEB4-0° |
3.5 x 10 |
.14 x .39 |
4 |
18 |
0.7 |
晶片角度為0° |
|
MSEB5 |
9 /2 ? |
0.35 |
5 |
10 |
0.4 |
典型帶寬100% |
|
|
|
|
|
|
|
|
|
SEB2KF5 |
8 /2 ? |
0.31 |
2 |
6 |
0.24 |
|
|
SEB4KF8 |
8 /2 ? |
0.31 |
4 |
6 |
0.24 |
|
|
SEB4KF8-EN |
8 /2 ? |
0.31 |
4 |
6 |
0.24 |
符合DIN EN 12668-2 |
|
SEB5KF3 |
8 /2 ? |
0.31 |
5 |
3 |
0.12 |
|
|
SEB10KF3 |
5 /2 ? |
0.2 |
10 |
3 |
0.12 |
|
|
DA0.8G |
20? |
|
0.8 |
|
|
|
|
SEZ5M5 |
3 ? |
|
5 |
|
|
|
|
SEK2C |
7×18 |
|
2 |
|
|
|
|
MSEK2 |
11? |
|
2 |
|
|
|
|
MSEK4 |
3.5×10 |
|
4 |
|
|
|
|
SEB10KF3-EN |
5 /2 ? |
0.2 |
10 |
3 |
0.12 |
符合DIN EN 12668-2 |
MSEB2S SEB2S MSEB4S SEB4S
可定制特殊規格
附件
|
描述 |
類型 |
備注 |
|
電纜線 |
SEKG2 |
用于SEB…，MSB… |
|
電纜線 |
SEKM2 |
用于SEB…KF |
