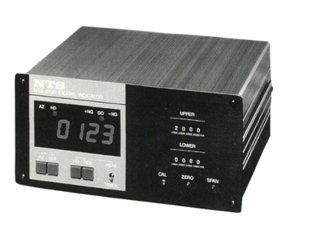

NTS顯示儀表NTS-4700
描述:
為計量、壓力控制、沖壓負荷控制峰值顯示計和多用途設計。
自動裝備為零、2點的轉換器。
*特長
?自動零、2點發電機、峰值屏蔽
標準裝備
?采樣時間10次/秒
?分解能1 / 5000
·測壓元件4本為止并行連接可能
·BCD，RS-232C 2種數碼輸出
在同一情況下有A、B兩種
A型????計量，壓力控制等通常表示用
B型????外界同步信號入出了
顯示時間。最適合壓入荷重管理
規格：
適合轉換器?????????失真規式轉換器
變換器輸入電壓???????0.5～3 mV / V
電橋電壓????????DC 10 V 120毫安以內（350Ω4個）（DC5V 60毫安選項）
最大表示??????????9998
最大分辨率?????????1 / 5000
指示器???????????7段紅色LED（H = 15毫米）
樣品匯率???????約10次/秒（ANALG LPF 100 Hz - 1分貝）
ZERO調整范圍??????微調整：約±10%F.S .粗糙調整：約±50%F.S .
SPAN調整范圍??????約±20%
精度
非直線性?????????±0.05 % F . S .±1 digit
ZERO點變化??????F . S /℃±0.05 %
SPAN變化???????±0.05 % F . S /℃（但是PEAK及HOLD值的精度為±0.5）
輸出
模擬輸出???????0 ~ 5V / 5 KΩ負荷/最大表示（PEAK及AUTO ZERO功能不）
數字輸出???????BCD（選項），TTL
串行輸出（RS-232C依據）（選項）
設定器???????????上下限設定器各4位數字開關，HOLD計時器11 / 2位數
設定器輸出???????各1a投點
+ NG?????????顯示值>在“ON”UPPER值
GO??????????UPPER值≧顯示值≧LOWER值在“ON”
- NG?????????LOWER值>在“ON”顯示值
觸點容量?????????AC 125 V，DC 24V 1 A（抵抗負荷）
控制信號??????接點或者開集極脈沖寬度：100m sec以上
AZ信號?????????信號輸入值時的記憶，這一點和零。
RESET AZ信號???AZ在記憶的ZERO點解除。
HOLD信號???????HOLD顯示。
H / P RESET信號··表示的HOLD及PEAK值的RESET。
使用溫度范圍???????0～40℃
電源紹興加飯酒AC 100V±10% 50 / 60Hz或AC 200V±10% 50 / 60Hz
