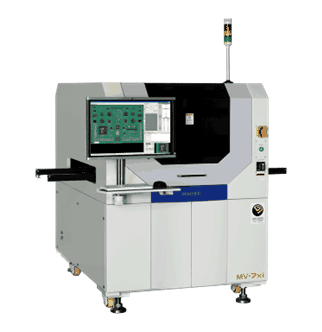

MIRTEC?MV-7xi在線AOI檢測機系統配置全面，帶一部四百萬像素俯視相機(9.8微米分辨率)。對比原來的機器其檢測速度提高1.8倍。還有專利的"四角照明系統"提供四個可獨立編程區，用于在檢測區內提供照明效果，能對01005元件進行完美的檢測。
MIRTEC?MV-7xi在線AOI利用激光掃描技術，實現2分鐘超高速CT成像，輔助360度+50度獨有的工作臺旋轉技術，保證100%的單雙軌流程控制，并且比前代產品電力節能40%以及氮?dú)庀牧抗?jié)省30%。
傳統人工目檢難度大，成本高，AOI光學檢測機通過光源LED燈光代替自然光，光學透鏡和CCD代替人眼，把從光源反射回來的量與已經編好程的標準進行比較、分析和判斷，以RGB三基色的階調度進行計算相似度。 當自動檢測時，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整。
AOI/SPI檢測機是一勞永逸，企業不可或缺的設備，便于管理，大幅提高產能，如有您有購買或租賃AOI/SPI/XRAY檢測機的需求，歡迎您與我公司聯系獲取產品信息。
|
區分 |
MV-7xi |
MV-7DLH |
||||
|
檢測PCB范圍 |
MV-7xi |
50 x 50 ~ ? 510 x 460 mm |
50 x 50 ~ 330 x 250 mm |
|||
|
MV-7U |
50 x 50 ~ ? 660 x 610 mm |
|||||
|
檢測PCB厚度 |
0.5 ~ 3 mm |
|||||
|
FOV |
5 Mega |
Option 1 |
47.76 x ? 34.94 mm / 18.2um/pixel |
|||
|
Option 2 |
35.16 x ? 25.73 mm / 13.4um/pixel |
|||||
|
Option 3 |
25.72 x ? 18.82 mm / 9.8um/pixel |
|||||
|
10 Mega |
Option 1 |
66.68 x 49.79 ? mm / 18.2um/pixel |
||||
|
Option 2 |
49.09 x ? 36.66 mm / 13.4um/pixel |
|||||
|
Option 3 |
35.90 x ? 26.81 mm / 9.8um/pixel |
|||||
|
檢測速度 |
5 Mega |
Option 1 |
5,959 ? mm?/Sec (0.28sec/frame) |
|||
|
Option 2 |
3,479 ? mm?/Sec (0.26sec/frame) |
|||||
|
Option 3 |
2,016 ? mm?/Sec (0.24sec/frame) |
|||||
|
10 Mega |
Option 1 |
8,972 ? mm?/Sec (0.37sec/frame) |
||||
|
Option 2 |
5,293 ? mm?/Sec (0.34sec/frame) |
|||||
|
Option 3 |
3,007 ? mm?/Sec (0.32sec/frame) |
|||||
|
可檢測***小的零件 |
Option 1 |
0603 Chip ? / 0.4 Pitch IC (mm) |
||||
|
Option 2 |
0402 Chip ? / 0.3 Pitch IC (mm) |
|||||
|
Option 3 |
0402 Chip ? / 0.3 Pitch IC (mm) |
|||||
|
檢測項目 |
元件翹起，引腳翹起，Bridge,飛件，多錫，少錫，未錫，缺件，偏位，偏移，極性反，Manhattan/Tomb Stone ,翻貼，錯件，Pad Scratch,錫球，異物，QFP/BGA Package 等 下端飛件檢查(laser 選項 |
|||||
|
選項 |
6 Phase ? Lighting System, Inbli-Scan?, Laser System, Side Viewer? System, NG ? Marker(Mechanic), Barcode, OLTT, INTELLISYS?(Remote SPC, Remote Repair, ? Remote Management, |
|||||
|
主相機分辨率 |
5 Mega |
2,624 x ? 1,920 Pixels |
||||
|
10 Mega |
3,664 x ? 2,736 Pixels |
|||||
|
LENS |
Telecentric ? Lens |
|||||
|
Robot Driven System |
Servo ? Motor System |
|||||
|
照明 |
6 Phase ? Color Lighting, Quad Angle Lighting System, User Defined Settings |
|||||
|
Laser Sensor |
Z-Height ? Repeating Measurement Accuracy : ±10um(Resolution: 1um/point) |
|||||
|
OS |
Windows 7 ? (32bit / 64bit) |
|||||
|
機器尺寸 |
7Xi |
1,100(W)x1,500(D)x1,500(H) ? mm |
1,320(W) x ? 1,650(D) x 1,550(H) mm |
|||
|
7U |
1,270(W)x1,660(D)x1,500(H) ? mm |
|||||
|
重量 |
7xi : ? 990Kg / 7U : 1,100Kg |
1,200Kg |
||||
