加工定制是
品牌安泰吉華
型號at
測量范圍依傳感器而定
測量對象依傳感器而定
測量精度依傳感器而定
適用范圍各種傳感器儀表行業數據顯示
展開
傳感器儀表實時數據在led大屏幕動態顯示方案
點我去除廣告
傳感器儀表實時數據在led大屏幕動態顯示方案
手機查看請掃下面二維碼
傳感器儀表實時數據在led大屏幕動態顯示方案
一．功能1
二．硬件安裝及接線2
2.1 屏內組件安裝2
2.2 外部傳感器儀表/變送器接線3
三．軟件設置3
3.1 led屏顯示設置4
3.2 節目設置（顯示內容編排）5
3.3 外部?jī)x表數據顯示方法6
3.4 傳感器儀表/變送器顯示量程設置7
其它功能說明8
led大屏幕4-20ma電流數據實時顯示方案
一．功能
該套件功能是，在led大屏幕上實時、動態顯示傳感器儀表/變送器的測量數據。
傳感器儀表/變送器的輸出信號要求是標準電流信號：4－20ma,其它信號需要定制組件，定貨前說明。
除顯示動態數據外，led屏的所有其它功能，如靜態文字，多頁面切換，通知，定時開關機等，套件同時也支持，在隨機軟件vs－2010中設置。
套件包括，屏內組件、屏外組件，usb串口線，220v電源線，隨機軟件vs－2010，隨機軟件at－8-pc, 《led大屏幕傳感器儀表測量數據實時顯示套件使用說明》，《at八通道主機操作簡單說明》。
二．硬件安裝及接線
套件分兩部分，屏內組件和屏外組件。
如上圖，兩者之間自帶無線通信，不需要聯線； 屏內組件包括led控制卡、路由器、無線傳輸模塊等, 功能是驅動led單元板顯示以及與電腦聯接設置； 屏外組件功能是聯接傳感器儀表/變送器，同時具有顯示報警功能。
2.1 屏內組件安裝
將屏內組件安裝于led屏箱體內，接5v開關電源。將組件上的led控制卡轉接板連接到led單元板，連接方法請參考下圖或咨詢led單元板廠家。
該控制卡與市場上的通用的led控制卡連接方法完全相同，因此任何銷售組裝led產品的工程師都會熟練安裝。
2.2 外部傳感器儀表/變送器接線
如下圖所示聯接外部傳感器，如果是兩線制設備，則不接供電端子即可。
三．軟件設置
如果購買時是已預設好的套件，正確聯接單元板后，開機即可顯示屏外組件上聯接的傳感器數據。
如需要進一步設置，按如下方法:
3.1 led屏顯示設置
略...
3.2 節目設置（顯示內容編排）
...略...
3.3 外部?jī)x表數據顯示方法
首先，確認接線正確，外部傳感器儀表/變送器的接線，在第2.2節說明。

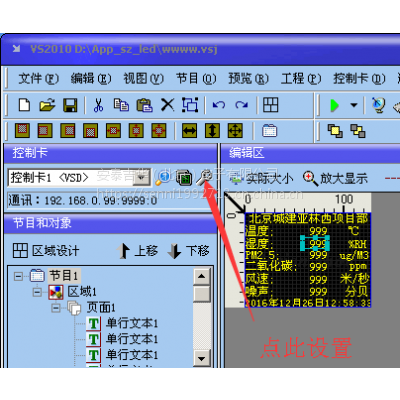

在3.2節中編排內容時，在要顯示外部傳感器數據的地方，添加一個“外部變量”，如圖
,略。
然后，設置外部變量的屬性，對機號的數值進行設置。如上所示，如果，外部傳感器接線位置在第一通道，機號即為1，在第二個通道，機號即為2,依次類推。
3.4 傳感器儀表/變送器顯示量程設置
顯示量程，即輸入信號（4－20ma）對應的顯示范圍，默認為0－100.0。如果對應0－100.0則不用重新設置。
***簡單的方法，是在定貨時說明傳感器量程，出廠時按用戶要求設置，客戶就不用做任何額外操作了。
如要重新設置，方法有如下兩種：
3.4.1 聯機設置
傳感器儀表實時數據在led大屏幕動態顯示方案...略...
3.4.2 按鍵設置
通過外部套件儀表面板上的按鍵設置，具體方法請按at－8的操作說明書操作，或與廠家聯系，電話指導說明。
四．其它功能說明
除以上內容外，套內組件還支持led屏的其它功能，如多頁面切換顯示，動畫、時間顯示、定時開關機、定時自動調整量度、模擬時鐘等等，這些功能可以在vs－2010軟件中設置。
