加工定制是
品牌芯感智
型號gzp2406
種類壓力
制作工藝集成
輸出信號模擬型
材料硅
材料物理性質半導體
材料晶體結構單晶
防護等級ip65
線性度±0.1%f.s.
遲滯±0.075%f.s.
重復性±0.075%f.s.
靈敏度0.03%
漂移0.01%
展開
供應芯感智gzp2406 soi壓阻式壓力敏感芯片 機油壓力測試敏感芯片 壓力儀器儀表壓力敏感芯片
點我去除廣告
l產品用途：
ntpms傳感器、map傳感器、機油壓力測試等汽車電子領域
n空壓機、家電等民用領域
n水泵、消防、潛水、水壩等水壓測試
n石油、煤礦、高鐵、電力等工業領域
n各種儀器儀表
l產品概述：

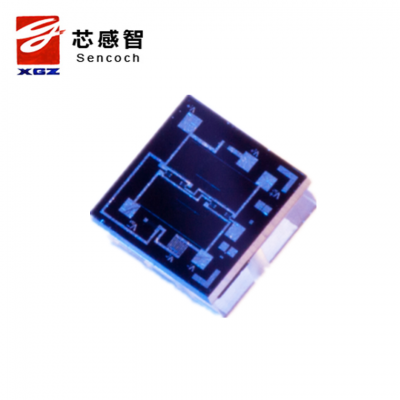

gzp2406型壓阻式壓力敏感芯片采用6寸mems產線加工完成，該壓力敏感芯片由一個彈性膜及集成在膜上的四個電阻組成，四個壓敏電阻形成了惠斯通電橋結構，當有壓力作用在彈性膜上時電橋會產生一個與所加壓力成線性比例關系的電壓輸出信號。
芯片采用soi結構，可用于180℃的高溫領域，芯片尺寸為2.4mm×2.4mm。
芯片具有良好的線性、重復性和穩定性，零點和滿量程溫漂小，優異的抗干擾能力和抗靜電能力，過載能力強，靈敏度高等特點，方便用戶采用運放或集成電路針對輸出進行調試。
適用于充油隔離及各種簡易封裝的壓力傳感器。
l基準條件：
n測量介質：空氣
n介質溫度：（25±1）℃
n環境溫度：（25±1）℃
n振動：0.1g(1m/s2)max
n濕度：（50%±10%）rh
n電源：（5±0.005）v dc
l基本參數：
n電氣性能
參數
***小值
典型值
值
單位
備注
恒壓供電
5
10
v
恒流供電
1.5
3
ma
橋臂電阻
4
5
6
kω
輸入阻抗
8
9
10
kω
恒壓供電
3
4
5
kω
恒流供電
輸出阻抗
4
5
6
kω
n溫度特性
參數
***小值
典型值
值
單位
備注
工作溫度
-40
+180
℃
儲存溫度
-50
+300
℃
干燥無腐蝕環境
電阻溫度系數
300
500
ppm/℃
零點溫度系數
-0.02
0.02
%fs/℃
靈敏度溫度系數
-0.03
0.03
%fs/℃
n力學特性
參數
***小值
典型值.
值
單位
備注
量程范圍
100
5000
kpa
零點輸出
-10
10
mv
滿量程輸出
60
140
mv
過載能力
2x
≤1000kpa
1.5x
2x
≥2000kpa（正面）
非線性
-0.3
±0.1
0.3
%fs
遲滯
-0.15
±0.075
0.15
%fs
重復性
-0.15
±0.075
0.15
%fs
說明:
1.在基準條件下測試
2.溫漂測試溫度范圍為0-80℃
3.背面受壓時，量程為1000kpa
選型指南：
gzp2406
型壓阻式壓力敏感芯片
量程代碼
測量范圍
備注
101
0～100kpa
y
201
0～200kpa
y
501
0～500kpa
y
701
0～700kpa
y
102
0～1000kpa
y
202
0～2000kpa
n
352
0～3500kpa
n
502
0～5000kpa
僅a
n
代碼
壓力類型
g
表壓
a
絕壓
代碼
備注
y
可背面加壓
n
不可背面加壓
gzp2406 701 g y 完整的型號規格
l選型提示：
n選型時請注意被測介質要與產品與介質相接觸的部分相兼容。
n若對產品的性能參數和功能上有特殊要求，請與本公司商洽。
