加工定制是
品牌芯感智
型號gzp2009
種類壓力
制作工藝集成
輸出信號模擬型
材料混合物
材料物理性質半導體
材料晶體結構單晶
線性度±0.3%f.s.
遲滯±0.2%f.s.
重復性±0.2%f.s.
展開

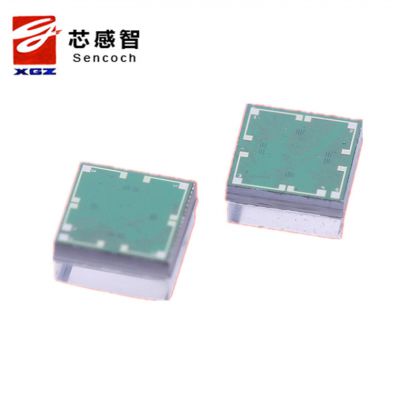

供應芯感智gzp2009擴散硅壓力傳感器芯片 汽車電子 消費電子 醫療電子壓力傳感器芯片
點我去除廣告
產品特點：
測量范圍0～7kpa…1000kpa
壓阻式裸芯片
絕壓或表壓形式
優異的穩定性、線性度
低價格、高性價比
產品用途:
tpms傳感器、map傳感器、機油壓力測試等汽車電子領域
空壓機、家電等民用領域
水泵、消防、潛水、水壩等水壓測試
制氧設備、電子血壓計、按摩器等醫療電子領域
氣象、氣壓開關、兒童玩具，運動健身等領域
產品概述：
gzp2009型壓阻式壓力敏感芯片采用6寸mems產線加工完成，該壓力敏感芯片由一個彈性膜及集成在膜上的四個電阻組成，四個壓敏電阻形成了惠斯通電橋結構，當有壓力作用在彈性膜上時電橋會產生一個與所加壓力成線性比例關系的電壓輸出信號。
良好的線性、重復性和穩定性，靈敏度高，方便用戶采用運放或集成電路針對輸出進行調試。
適用于充油隔離及各種簡易封裝的壓力傳感器。
基準條件：
測量介質： 空氣
介質溫度：（25±1）℃
環境溫度：（25±1）℃
振 動： 0.1g(1m/s2)max
濕 度：（50%±10%）rh
電 源：（5±0.005）v dc
基本參數:
電氣性能
參數
***小值
典型值.
值
單位
備注
恒壓供電
5
10
v
恒流供電
1.5
3
ma
橋臂電阻
4
5
6
kω
輸入、輸出阻抗
4
5
6
kω
溫度特性
參數
***小值
典型值.
值
單位
備注
工作溫度
-40
+125
℃
儲存溫度
-50
+150
℃
干燥無腐蝕環境
電阻溫度系數
2200
2600
3000
ppm/°c
零點溫度系數
-0.2
0.2
%fs/℃
恒壓供電
-0.03
0.01
0.03
恒流供電
靈敏度溫度系數
-0.25
-0.21
-0.17
%fs/℃
恒壓供電
-0.06
-0.02
0.06
恒流供電
力學特性
參數
***小值
典型值.
值
單位
備注
量程范圍
7
1000
kpa
零點輸出
-10
+10
mv
滿量程輸出
20
60
mv
≤20kpa
50
90
mv
40kpa
60
140
mv
≥100kpa
過載能力
2x
非線性
-0.3
0.3
%fs
遲滯
-0.2
0.2
%fs
重復性
-0.2
0.2
%fs
說明:
在基準條件下測試
溫漂測試溫度范圍為0-80°c
背面受壓時，量程為700kpa
芯片尺寸圖：

備注：藍色表示的襯底為玻璃片
電氣連接：

引腳
1
2
3
4
5
備注
定義
輸出負
電源正
電源負
輸出正
輸出正
引線方式1（b1）
電源正
輸出正
輸出負
電源負
電源負
引線方式2（b2）
備注：相同的芯片，客戶可根據需求任意選擇b1或b2引線方式進行連接。
選型指南：

選型提示：
選型時請注意被測介質要與產品與介質相接觸的部分相兼容。
若對產品的性能參數和功能上有特殊要求，請與本公司商洽。
