加工定制是
品牌芯感智
型號gzp160
種類壓力
制作工藝集成
輸出信號模擬型
材料混合物
材料物理性質半導體
材料晶體結構單晶
防護等級ip65
線性度±0.3%f.s.
遲滯±0.3%f.s.
重復性±0.1%f.s.
展開

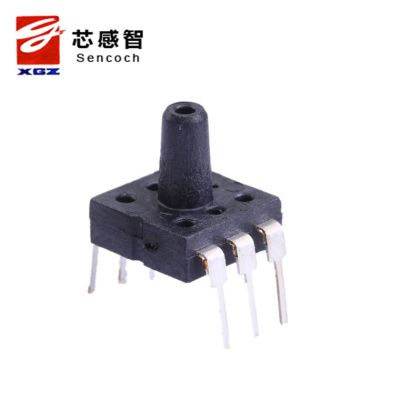

廠家直銷芯感智gzp160氣壓壓力傳感器 吸塵器壓力傳感器 smc壓力表用壓力傳感器 醫療器械壓力
點我去除廣告
產品特點：
測量范圍-100～10kpa…1000kpa
mems 技術
表壓形式
sop 或 dip 封裝形式
適用于無腐蝕性的氣體或液體
工作溫度范圍: -40℃～+100℃
芯片背壓腔受壓
管腳方向可選擇
應用領域：
電子血壓計、呼吸機、制氧機、酒精測試儀、監護儀等醫療領域
胎壓計、map、轉向助力、剎車助力等汽車電子領域
按摩器、按摩椅、氣墊床等運動健身器材領域
洗衣機、啤酒機、咖啡機、應急燈、吸塵器、凈水機、壓力儀表、氣動元件等領域
產品概述
gzp160型壓阻式壓力敏感元件是一款適用于生物醫學、汽車電子等領域的壓力傳感器，其核心部分是一顆利用mems技術加工的硅壓阻式壓力敏感芯片。該壓力敏感芯片由一個彈性膜及集成在膜上的四個電阻組成，四個壓敏電阻形成了惠斯通電橋結構，當有壓力作用在彈性膜上時電橋會產生一個與所加壓力成線性比例關系的電壓輸出信號。
gzp160型壓力敏感元件為采用標準的sop6和dip6形式封裝的oem元件，方便用戶采用表面貼裝或雙列直插式進行安裝。良好的線性、重復性和穩定性，靈敏度高，方便用戶采用運放或集成電路針對輸出和溫漂進行調試和補償。
結構性能
壓力敏感芯片：硅材料
引線：金線
封裝外殼：pps材料
引腳：銅鍍銀
凈重量：約0.4g
電氣性能
供電電源：≤15v dc 或 ≤3.0ma dc
輸入阻抗：4kω～6kω
輸出阻抗：4kω～6kω
絕緣電阻：100mω,100vdc
允許過載：2倍滿量程
基準條件
測量介質：空氣
介質溫度：（25±1）℃
環境溫度：（25±1）℃
振動：0.1g(1m/s2)（max）
濕度：（50%±10%）rh
電源：（5±0.005）v dc
基本參數
參數
***小值
典型值
值
單位
標準量程
10、20、40、100、200
kpa
工作溫度
-30
+100
℃
貯存溫度
-40
+150
℃
橋臂電阻
4
5
6
kω
零點輸出
-15
+15
mv
滿量程輸出：
≤20kpa
30
45
60
mv
40kpa
50
75
100
mv
≥100kpa
60
90
150
mv
橋阻溫度誤差
1600
2200
2800
ppm/℃
零點溫度誤差
-0.08
0.08
%fs/℃ 恒壓供電
-0.05
0.05
%fs/℃ 恒流供電
滿量程溫度誤差
-0.25
-0.21
-0.17
%fs/℃ 恒壓供電
-0.05
0.05
%fs/℃ 恒流供電
非線性
-0.3
0.3
%fs
遲滯
-0.3
0.3
%fs
注１：在基準條件下測試
注２：恒流測試時供電電流值為（1±0.001）ma dc
注３：溫漂測試溫度范圍為0℃～70℃
外形結構：
dip封裝形式管腳方向選擇：
等效電路圖：
選型指南
gzp160
型壓阻式壓力敏感元件
量程代碼
測量范圍
010
-10kpa～10kpa
020
-20kpa～20kpa
040
-40kpa～40kpa
101
-100kpa～100kpa
201
-100kpa～200kpa
代號
封裝形式
s
sop
d
dip
代號
附加功能 (僅限于dip封裝)
r
f
gzp160 040 d r完整的型號規格
選型提示
1、更多技術參數或疑問，請咨詢我司。
2、若用戶對產品的性能參數和功能上有特殊要求，請與本公司商洽。
