類型單片機
針腳數8，14，16
用途手表
品牌中穎單片機
型號sh69p21m
封裝sop14 sop16 sop8
功率原裝正品
批號2015+
展開

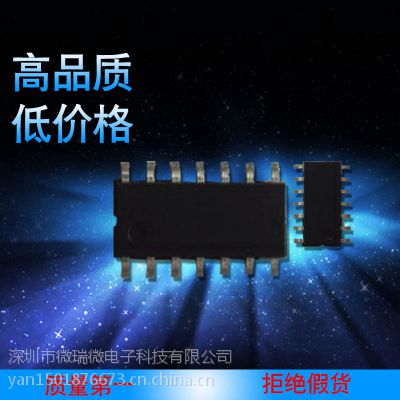

中穎單片機sh69p21m sop14全新原裝質量好
點我去除廣告
sh69p21是一種先進的cmos4位單片機。該器件集成了sh6610ccpu內核,刀am,刀伀m,騀時器,i/o端口和8mhz高精度內部rc。sh69p21適用于電動車報警器，家用電器(如燈具遙控器)的應用。
特性
? 基于sh6610c的4位單片機
? otp rom: 1k x 16位
? ram: 88 x 4位
- 24個系統控制寄存器
- 64個數據存儲器
? 工作電壓:2.4v-5.5v
- fosc = 30khz - 4mhz, vdd = 2.4v - 5.5v
- fosc = 4mhz - 8mhz, vdd = 4.5v - 5.5v
? 11個cmos雙向i/o端口
? 4層堆棧(包括中斷)
? 一個8位自動重載定時/計數器
? 預熱計數器
? 中斷源:
- 外部中斷0: porta.0 (下降/上升/雙沿)
- 定時器0中斷
- 外部中斷: portb (下降沿)
? 振蕩器: (代碼選項)
- 晶體諧振器: 32.768khz, 400khz - 8mhz
- 陶瓷諧振器: 400khz - 8mhz
- 外部rc振蕩器: 400khz - 8mhz
- 內部rc振蕩器: 8mhz
? 指令周期時間(4/fosc)
? 兩種低功耗工作模式: halt和stop
? 復位
- 內建看門狗定時器(代碼選項)
- 內建上電復位
- 內建低電壓復位
? 內建低電壓復位功能[兩種監測電平] (代碼選項)
? 14/8引腳sop封裝, 10引腳ssop封裝
有需要時請聯系我，13423998024鄒小姐 或者 在線qq咨詢：1501876673！
