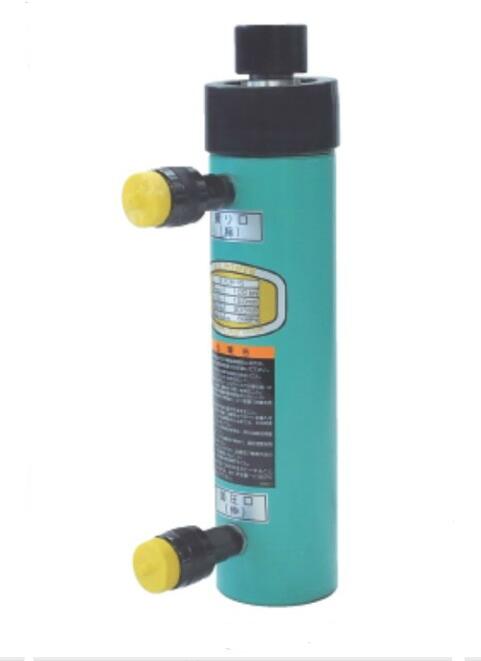

日本OSAKA JACK液壓缸 E-H型雙作用千斤頂
OSAKA JACK液壓缸有油壓缸，手動液壓缸，電動液壓缸，氣動增壓缸及腳踏式液壓缸。油壓缸有E, ET, EH, ETH, EL, EF, EC, EW, HD, EK及LJA等系列，E為標準品，屬S型彈簧返回型，具有質(zhì)量輕，設計緊湊等特性，型號有E5S1.5，E5S2.5，E5S7.5 E5S12.7，E5S18，E10S2.5，E10S5...EH為液壓返回型，ETH為重載式液壓返回型，容量可達1000噸，EL及EF屬于薄型彈簧返回式，EC為空心S彈簧返回式，EW是雙動式，HD為強力式，容量可達5000噸，EK系列為定制型，LJA為鋁合金型；手動泵型號有TWA-0.3,TWA-0.7,TWA-0.9, TWA-1.3,TWA-2.3, TWA-4,TWA-6,TWA-8,TWA-8M。
E-H型雙作用千斤頂采用輕量精簡的設計，活塞滑動部份以銅合金、活塞柱以電鍍硬鉻製作而成。
油壓缸、柱塞經(jīng)過SCM４３５熱處理之強力材質(zhì)?？焖俳宇^螺徑為NPT3/8。
建議加裝預防降下閥門，可防止配管、軟管萬一遭臭損壞而急速降下的情況。
若屬液壓回程型之千斤頂，建議使用專用安全閥可避免迴路阻塞。
附把手的液壓回程型千斤頂有E30H20、E30H35、E50H15三種機型。
| 產(chǎn)品編號 |
荷重 kN(ton) |
衝程 (mm) |
最低高度 (mm) |
汽缸外徑 (mm) |
重量約 (kg) |
| E5H3 | 50(5) | 30 | 168 | 55 | 3 |
| E5H8 | 50(5) | 80 | 218 | 55 | 3.8 |
| E5H15 | 50(5) | 150 | 288 | 55 | 4.9 |
| E10H3 | 100(10) | 30 | 183 | 67 | 4.5 |
| E10H8 | 100(10) | 80 | 233 | 67 | 5.5 |
| E10H15 | 100(10) | 150 | 303 | 67 | 7 |
| E10H25 | 100(10) | 250 | 403 | 67 | 9.5 |
| E20H5 | 200(20) | 50 | 205 | 85 | 7.5 |
| E20H15 | 200(20) | 150 | 320 | 85 | 11 |
| E20H25 | 200(20) | 250 | 420 | 85 | 14 |
| E20H50 | 200(20) | 500 | 785 | 88 | 30 |
| E30H20 | 300(30) | 200 | 355 | 102 | 19 |
| E30H35 | 300(30) | 350 | 510 | 102 | 27 |
| E50H15 | 500(50) | 150 | 325 | 125 | 27 |
| E50H35 | 500(50) | 350 | 525 | 125 | 42 |
| E50H50 | 500(50) | 500 | 685 | 125 | 52 |
| E70H15 | 700(70) | 150 | 335 | 146 | 37 |
| E70H35 | 700(70) | 350 | 540 | 146 | 56 |
| E100H5 | 1000(100) | 50 | 265 | 180 | 49 |
| E100H15 | 1000(100) | 150 | 365 | 180 | 64 |
| E100H35 | 1000(100) | 350 | 565 | 180 | 94 |
| E100H50 | 1000(100) | 500 | 725 | 180 | 118 |
| E200H15 | 2000(200) | 150 | 410 | 250 | 137 |
| E200H35 | 2000(200) | 350 | 620 | 250 | 198 |
| E200H50 | 2000(200) | 500 | 780 | 250 | 245 |
