PQT-WT480局部放電檢測系統生產廠家怎么使用
PQT-WT480局部放電檢測系統生產廠家怎么使用
PQT-WT480局部放電檢測系統哪里購買價格多少怎么使用生產廠家
產品編號：RYS719408
二維及三維局部放電圖譜顯示
數字開窗技術
自動校準、自動同步、自動電壓記錄、自動測量保存回放
產品簡介

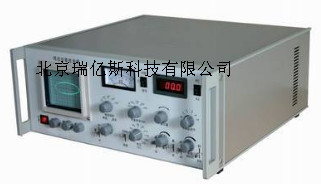

PQT-WT480局部放電檢測系統是電力設備絕緣的主要試驗項目，局部放電量等參數則是評價電力設備質量的重要指標。根據國際及國內目前最技術進展而開發的PQT-WT480局部放電檢測系統是獲得成功的HTJF系列局放儀中的一代成員。除繼承上一代產品點外，該產品還具備程控自動校準、自動同步、自動電壓記錄、自動測量保存回放等功能，可測量如放電重復率n，平均放電電流I，平方率D等IEC-270所規定的各種局放參數，采用正弦、點陣等多種視圖顯示方式，型數字濾波及干擾抑制功能，結合豐富的動態統計分析圖譜，使現場干擾能夠得到更有效的抑制，用戶操作和診斷更加簡便自如。隨著軟件的不斷開發，其功能還不斷拓展，如脈沖性鑒別和平衡回路方式的局部放電測量等功能。
PQT-WT480局部放電檢測系統就其檢測方法、測量回路、技術性能參數完符合最的GB7354及IEC-270“局部放電測量”標準要求。適用于各類壓電器設備的局放測量，覆蓋電壓及容量等級，代表著國內數字式局放儀的最進技術。
產品別稱：局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統
產品參數：
掃描方式：(儀器具備線性掃頻測量和分段掃頻測量雙測量系統)
|
測量通道 |
A、B 2通道(能同時對放電信號進行采集) |
|
檢測靈敏度 |
0.1pC |
|
測量頻帶 |
3dB帶寬10kHz～300kHz |
|
程控濾波器設置檔位 |
低端：10，20，40kHz |
|
端：100，200，300kHz |
|
|
增益動態范圍 |
120dB |
|
采樣速度 |
每通道0.1μs/點 |
|
采樣精度 |
8位±1/2LSB |
|
測試電壓頻率 |
30，100，150，200，250Hz或任意Hz |
|
校準脈沖發生器 |
HTJF-301 |
|
校準脈沖電壓 |
10V，5V，2V，1V，0.5V，0.2V六檔可調 |
|
校準電容 |
50pF，200pF兩檔可調 |
|
校準脈沖電壓上升時間 |
＜60ns、脈沖寬度＞20μs |
|
校準脈沖電壓下降時間 |
＞100μs |
|
校準脈沖相角可調范圍 |
0～360度 |
|
局部放電峰值顯示 |
0～10000pC |
|
元器件包裝方式 |
永久可用的包裝 |
|
工作電源 |
AC 220V±10%，50Hz、功率＜100VA、保險0.5A |
免費保修一年，提供終身售后維護服務。
質量一定給您保證
聯系人：張嬌嬌（張小姐）
電話：010-57732663
手機：13366684357
QQ：2548323338
郵箱：13366684357@163.com
北京瑞億斯科技有限公司
產品征
1、局部放電檢測系統純程控工作方式。
2、漢字菜單提示
3、自動校準、自動同步、自動電壓記錄、自動測量保存回放
4、自動生成試驗報告
5、二維及三維局部放電圖譜顯示
6、采用數字開窗技術，抗干擾能力強
7、雙通道測量及數字差分技術，可同時測量兩個試品或一個試品兩個測量點的局部放電信號，可方便地分析局部放電信號的來源
PQT-WT480局部放電檢測系統生產廠家怎么使用
PQT-WT480局部放電檢測系統生產廠家怎么使用
安裝流程
