一、產品用途

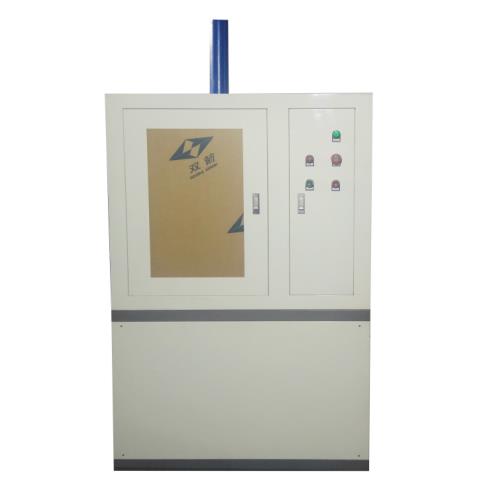

本試驗臺主要由位移加載系統、疲勞加載系統、數據采集、處理、控制、顯示系統等組成，專門設計用于鐵路軌道扣壓彈性元件的抗疲勞特性檢測（完全符合中華人民共和國鐵道行業標準TB/T 2392-2002《彈條Ⅰ型、Ⅱ型扣件彈條疲勞試驗方法》之要求）。
二、功能特點
本設備采用嵌入式高性能單片CPU控制器，液晶顯示，全中文操作及顯示界面，顯示信息直觀易讀，多按鍵操作，配以中文顯示界面，使操作更簡單，完全根據習慣性的提示界面順序操作，即可完成系統參數設置。實時監測并顯示力值、位移、加載頻率，數字式數據采集卡和全數字TESTSMART系統組成控制、數據采集及處理系統。
采用變頻器無極調速，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
整機利用TESTSMART測控系統微機控制顯示，可以設置試樣的加載力值、位移以及加載頻率，并可打印試驗數據。
三、性能指標
| 最大試驗力 | 20KN（總試驗力） |
| 振幅 | ±0.7mm （+0.5～-0.9mm參看TB/T 2392-2002） |
| 彈簧工位 | 1個 |
| 計數器容量 | 99999999次 |
| 設定次數停機 | 設置試驗次數自動停機 |
| 設定峰值停機 | 波峰值下降至設定值停機 |
| 試驗高度 | 380mm |
| 主電機功率 | 3kW |
| 升降電機功率 | 1.5kw |
| 變頻器 | 3.7KW |
| 顯示 | 計算機屏幕顯示 |
| 軟件修改 | 周期曲線疲勞壽命曲線上下同時顯示 |
