50系列平開窗制作設備有哪些
50系列平開窗制作設備有哪些詳細信息說明
50系列平開窗制作設備有哪些基本信息
50系列平開窗制作設備有哪些？50系列平開窗加工設備專業生產廠家電話：，首先我們要搞清楚50系列平開窗制作設備都是指的哪些平開窗加工設備，概括來講50系列平開窗加工設備有：雙頭切割鋸、組角機、端面銑床、 角碼鋸、沖床和仿形銑床，這是從大的方面來講的，一般情況下我們選擇50系列平開窗加工設備要看我們的年產量在什么范圍，一般的平開窗年產量在3-5萬平 米就很不錯了，編輯為您推薦一套50系列平開窗制作設備：數顯精密鋸、組角機、組合端面銑床、全自動角碼切割鋸、仿形銑床

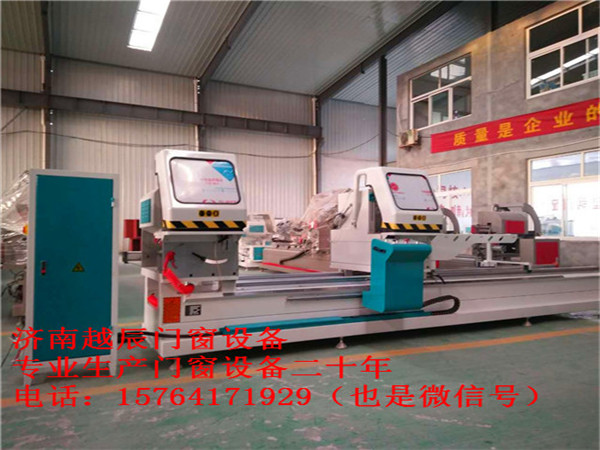

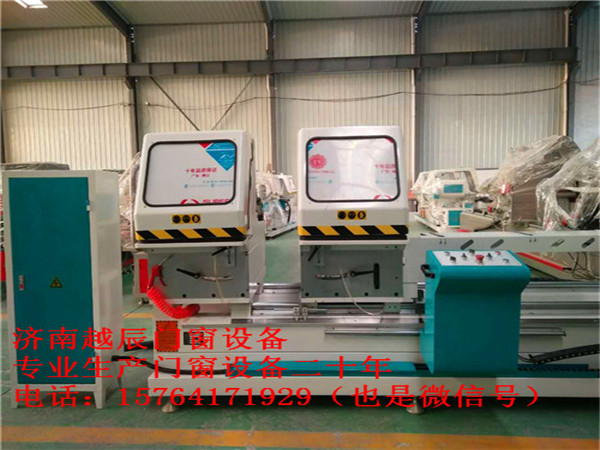

雙頭精密切割鋸主要結構概述
3.1特點
雙頭精密切割鋸的床身上裝有兩個鋸頭。左鋸頭為固定的，用螺釘固定在床身上，右鋸頭可由把手拉動在圓導軌上移動并可鎖定在所需位置上。工作切削的長度，由安裝在床身上的刻度尺指示。
床身前裝有操作臺，電氣控制元件均裝在操作臺上。工件放到工作臺上后，只要操作人員按操作規程按下按鈕，機器即可完成工作定位、壓緊、切割、刀具返回、松開等工序。
雙頭精密切割鋸的設計充分考慮到了工作人員的安全。鋸頭運動部分，全部罩在可開啟的、堅固的安全罩內。氣動控制系統設有雙手控制按鈕，保證操作安全。
3.2主要結構
雙頭精密切割鋸主要由左鋸頭、右鋸頭、床身、托料架、工作臺等主要部分組成。
3.2.1左鋸頭
左鋸頭為固定鋸頭。右鋸頭隨拖板在圓導軌上左右移動。拖板與導軌之間有直線運動副。鋸頭的左右運動輕快、靈活，保證了運動的平穩性。鋸片的進給由雙作用氣液阻尼缸完成。雙頭精密切割鋸氣動控制系統具有無級調速的功能，根據加工需要，可調節其進給及返回的速度，使之具有慢速進給快速返回的功能。
3.2.2床身
雙頭精密切割鋸由低碳鋼鉅形鋼管焊接而成，焊接后經時效處理，保證了床身的剛度及穩定性。
3.2.3工作臺
固定工作臺和左鋸頭裝在一起，活動工作臺隨拖板在導軌上可左右水平移動。
3.2.4托料架
中間托料架為自動升降式，后托料架為自動伸縮式。既滿足了切削型材的要求，又節約了空間，機床外觀也整齊美觀。
4、產品的系統說明
4.1氣動控制系統
雙頭精密切割鋸的氣動控制由六部分組成：（1）鋸頭工進氣液阻尼缸; (2)工件壓緊氣缸；（3）角度擺動氣缸；（4）護罩升降氣缸；（5）67.5°氣缸。（6）中間托料架氣缸。氣源由橡膠管引入機床的氣源處理器入口處，通過內部管道分送到各處供氣點。簡述如下：
4.1.1鋸頭的進給運動：電磁閥通電后換向，壓縮空氣進入工進氣液阻尼缸后腔，使鋸頭前進；電磁閥斷電，二位五通電磁閥復位，壓縮空氣進入氣液阻尼缸前腔，鋸頭退回。
4.1.2工件壓緊：工件的壓緊是通過氣缸實現的，電磁閥通電后，二位五通電磁閥換向，壓縮空氣進入單作用氣缸，壓緊工件；當切割完畢，鋸片退回時，鋸頭碰到行程開關，電磁閥斷電，換向，壓緊氣缸松開。至此，整個加工完畢。
