18系列 模擬電壓輸出

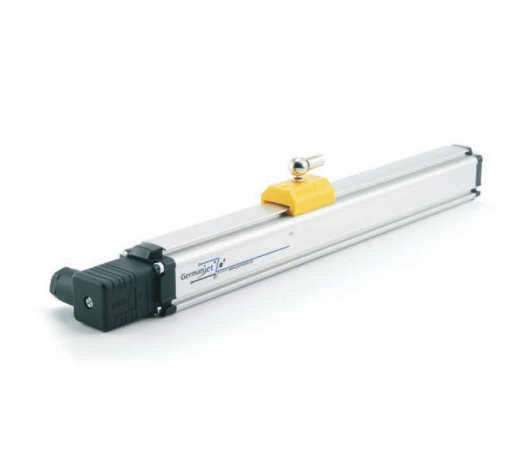

18系列磁懸浮位移傳感器是采用非接觸式磁懸浮測量技術。此技術能提供高精準、直接和絕對值的位移輸出。非接觸式設計不但方便安裝，而且能消除所有工作磨損而帶來的誤差。鋁成型外殼符合IP67標準（需要配合正確的接頭),保證能工作于苛刻和高塵埃污染的環境。固定夾片提供靈活和簡易的安裝方式，適合一般機械使用。
總括而言，18系列磁懸浮位移傳感器非常堅固耐用，是要求嚴格的工業環境中最理想選擇。
標準規格
訂貨編號 180
輸出 0-10Vdc,10-0Vdc雙輸出，最低負載電阻5kΩ
測量數據 直線位移
分辨率 無限（取決于控制器A/D與電源紋波）
供應電源 +24Vdc（20.4-28.8Vdc）
輸入保護 極性保護至-30Vdc,過壓保護至36Vdc
用電量 50-140mA(按量程而定）
絕緣強度 500Vdc（DC地端對機器接地端）
重復精度 滿量程的 ＜ ±0.005%
非線性度 滿量程的 ＜ ±0.01%（最大±90um)
更新時間 0.5ms1200mm以內 / 1.0ms2400以內
2.0ms4800mm以內 / 5.0ms7600mm以內
工作溫度 -40至75℃，濕度90%，不能結露
防護級數 IP65 / IP67(當正確連接上插頭時）
振蕩指標 15g/10-2000Hz / IEC標準68-2-6
沖擊指標 100g（單一沖擊） / IEC標準68-2-27 （耐久性）
EMC測試 放射E N6 1000-6-3，抗擾E N6 1000-6-2
E N6 1000-4-2/3/4/6

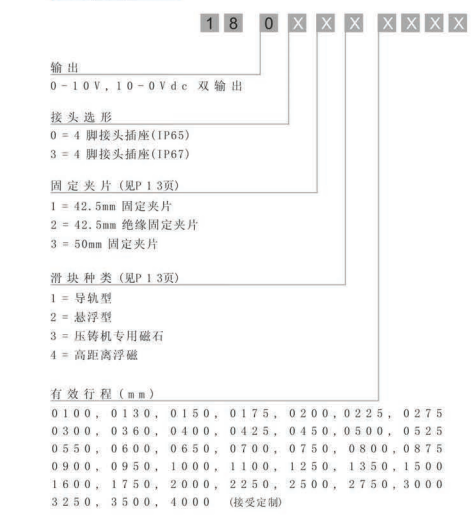

訂貨選型表：
注意事項：請勿把控制器的模擬 負極（—）直接接上機器內之0V 或地線上。只可單一接上傳感器 的0V上。 必須使用四芯雙絞屏蔽線，最小尺寸為0.2平方毫米。切勿把電源供應器+24Vdc接至 傳感器0V及同時把電源供應器 0V接至訊號輸出點，否則傳感器會立即被燒毀。如發生上述情況并不包括在保修條款之內。
18系列磁懸浮位移傳感器是采用非接觸式磁懸浮測量技術。當信號需要遠距離傳輸或使用環境中電網干擾較大的場合，電流輸出型傳感器具有較高的抗干擾能力。電流輸出型傳感器的輸出范圍有0-20mA，20-0mA,4-20mA,20-4mA四種。當傳感器輸出最小電流及最大電流時，分別代表傳感器所標定的最小及最大額輸出值非接觸式設計不但能提供高精準、直接和絕對值的位移輸出，而且能消除所有工作磨損而帶來的誤差。
標準規格
訂貨編號 181 182 184 185
輸出 0-20mA 20-0mA 4-20mA 20-4mA
測量數據 直線位移
分辨率 無限（取決于控制器A/D與電源紋波）
供應電源 +24Vdc(20.4-28.8Vdc)
輸入保護 極性保護至-30Vdc,過壓保護至36Vdc
用電量 50-140mA(按量程而定）
絕緣強度 500Vdc（DC地端對機器接地端）
重復精度 滿量程的 ＜ ±0.005%
非線性度 滿量程的 ＜ ±0.01%（最大±90um)
更新時間 0.5ms1200mm以內 / 1.0ms2400以內
2.0ms4800mm以內 / 5.0ms7600mm以內
工作溫度 -40至75℃，濕度90%，不能結露
防護級數 IP65 / IP67(當正確連接上插頭時）
振蕩指標 15g/10-2000Hz / IEC標準68-2-6
沖擊指標 100g（單一沖擊） / IEC標準68-2-27 （耐久性）
EMC測試 放射E N6 1000-6-3，抗擾E N6 1000-6-2
E N6 1000-4-2/3/4/6

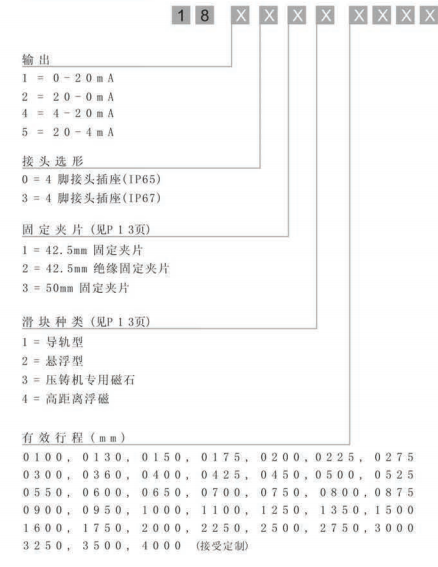

訂貨選型表：
德敏哲18系列（開始/停止）數字輸出是最經濟，而能達到高抗干擾性的數字信號輸出。首先控制器會向數字信號輸出（開始脈沖）。根據當時位移磁塊的位置，傳感器便發出相對應的停止信號（停止脈沖）。控制器便能計算出兩組脈沖
信號的時間差，繼而準確計算出位移值。18系列磁懸浮位移傳感器是采用非接觸式磁懸浮測量技術。此技術能提供高精準、直接和絕對值的位移輸出。非接觸式設計不但方便安裝，而且能消除所有工作磨損而帶來的誤差。
訂貨編號 183
輸出 （開始/停止）數字輸出
測量數據 直線位移
分辨率 0.1/0.01/0.005mm
供應電源 +24Vdc(20.4-28.8Vdc)
輸入保護 極性保護至-30Vdc,過壓保護至36Vdc
用電量 50-140mA(按量程而定）
絕緣強度 500Vdc（DC地端對機器接地端）
重復精度 滿量程的 ＜ ±0.005%
非線性度 滿量程的 ＜ ±0.01%（最大±90um)
更新時間 0.5ms1200mm以內 / 1.0ms2400以內
2.0ms4800mm以內 / 5.0ms7600mm以內
工作溫度 -40至75℃，濕度90%，不能結露
防護級數 IP65 / IP67(當正確連接上插頭時）
振蕩指標 15g/10-2000Hz / IEC標準68-2-6
沖擊指標 100g（單一沖擊） / IEC標準68-2-27 （耐久性）
EMC測試 放射E N6 1000-6-3，抗擾E N6 1000-6-2
E N6 1000-4-2/3/4/6
訂貨選型表：
