一、德國REXROTH力士樂品牌簡介
REXROTH不僅是世界前100強公司，也是世界著名高科技企業之一。50多年來，Bosch Rexroth集團及Bosch Rexroth公司的業務部門致力開發專業型液壓傳動領域高科技產品，產品和品牌已享譽全球。力士樂（Rexroth）為工業及工廠自動化、行走機械、以及可再生能源等領域的客戶提供傳動、控制與移動解決方案；作為全球超過50萬客戶的共同選擇，力士樂正不斷為客戶提供高質量的電控、液壓、氣動以及機電一體化元件和系統。Rexroth-力士樂氣動產品大量應用在鉆修設備的氣路上，以及Caterpillar卡特匹勒與Allison艾里遜變速箱的配合中以實現動力的操作和控制。以Rexroth-力士樂高性能的液壓產品為依托，Rexroth向鋼鐵行業提供連鑄、連軋等生產線的全套液壓系統和液壓元件。Bosch Rexroth博世-力士樂在船舶和海洋鉆井平臺的液壓和氣動傳動系統及控制方面具有淵博的經驗，產品應用在鉆井平臺、推進系統、舵機系統、發動機控制系統等。
REXROTH比例閥 力士樂電液比例閥 4WRKE比例閥
聯系人：魏娜
電話：15021076851/021-69951533-804
傳真：021-69951852
QQ:2646127324 /2086743594
二、德國REXROTH力士樂產品分類
REXROTH柱塞泵，REXROTH齒輪泵
REXROTH葉片泵，REXROTH電磁閥
REXROTH換向閥，REXROTH油泵
REXROTH導軌，REXROTH行走液壓
REXROTH滾珠絲桿，REXROTH滑塊
REXROTH比例閥，REXROTH壓力閥
REXROTH傳感器，REXROTH馬達
REXROTH伺服閥，REXROTH繼電器
REXROTH比例閥 力士樂電液比例閥 4WRKE比例閥
三、德國REXROTH力士樂比例閥原理簡介和有點
電液比例閥簡稱比例閥。普通液壓閥只能通過預調的方式對液流的壓力、流量進行定值控制。但是當設備機構在工作過程中要求對液壓系統的壓力、流量參數進行調節或連續控制，例如.要求工作臺在工作進給時按慢、快、慢連續變化的速度實現進給，或按一定精度模擬某個最佳控制曲線實現旅力控制.普通液壓閥則實現不了。這時可以用電液比例閥對液壓系統進行控制。
電液比例閥是一種按輸入的電信號連續地、按比例地控制液壓系統的液流方向、流量和壓力的閥類。它山電-機械比例轉換裝置和液壓控制閥本體兩大部分構成.前者將輸入的電信號連續地按比例地轉換為機械力和位移輸出，后者在接受這種機械力和位移之后、按比例連續地輸出壓力和流量.
電液比例閥的發展主要有兩個途徑一是用比例電磁鐵取代傳統液壓閥的手動調節裝置或取代普通電磁鐵發展起來的;二是由電液伺服閥簡化結構、降低精度發展起來的。
與普通液壓閥相比.比例閥的優點是:1、能簡單地實現遠距離控制；2、能連續地、按比例地控制液壓系統的壓力和流量，從而實現對執行機構的位置、速度和力的連續控制，并能防止或減小壓力、速度變換時的沖擊；3、油路簡化，元件數量少。
比例閥適用于既要求能連續控制壓力、流量和方向，又需要很高的控制精度的場合。
REXROTH比例閥 力士樂電液比例閥 4WRKE比例閥
四、德國REXROTH力士樂比例閥分類介紹
比例換向閥，直動式，不帶電子位置反饋
4WRA 和 4WRAE
規格 6、10
組件系列 2X
最大工作壓力 315 巴
最大流量 75 l/min
用于底板安裝
孔圖按 ISO 4401
控制液流的方向和大小
帶集成電子元件 (OBE)
彈簧定中的控制滑板
4WRA(E) 型閥是一種用于板式結構的直動式比例方向閥。
由比例電磁鐵進行操縱。該電磁鐵由外置或集成的電子元件 (OBE) 控制。
比例換向閥，直動式，不帶電子位置反饋
4WRA6../..XE
規格 6
組件系列 2X
最大工作壓力 315 巴
最大體積流量 22 l/min
2 位 4 通或 3 位 4 通結構
孔圖按 ISO 4401-03-02-0-05
耐海水
電磁線圈可旋轉 90°
防爆類型“e”（增安型）
4WRA 6 ../..XE 型閥是一種通過電磁鐵操縱的直動式比例方向閥。它可以控制體積流量的大小和方向，適用于指令 94/9/EC 規定的有危險的場所。

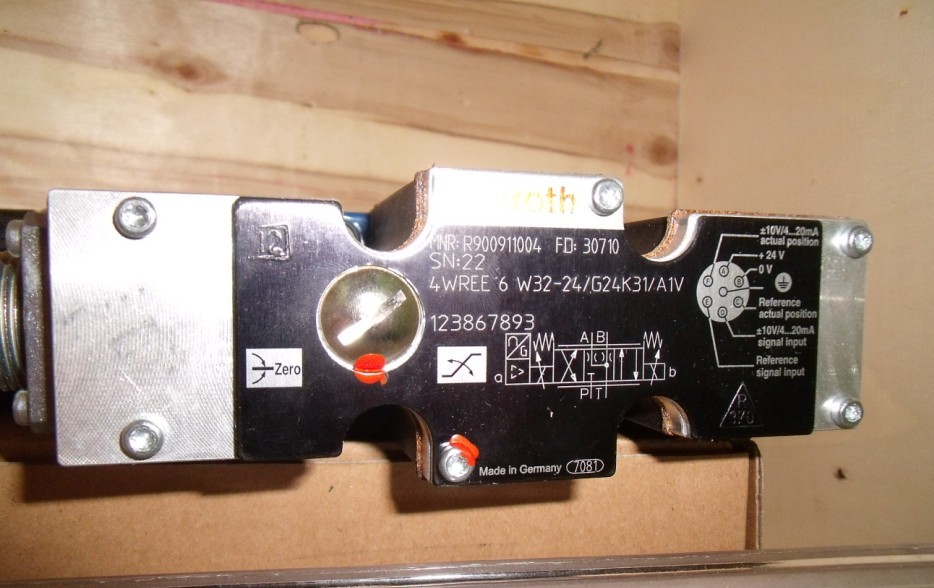

比例換向閥，直動式，帶電子位置反饋
4WRE 和 4WREE
規格 6、10
組件系列 2X
最大工作壓力 315 巴
最大流量 180 l/min
用于底板安裝
孔圖按 ISO 4401
調整體積流量的方向和大小
帶電氣位置反饋
帶集成電子元件 (OBE)
彈簧定中的控制滑板
4WRE(E) 型閥是一種具有電氣位置反饋的直動式比例方向閥，用于板式結構。
由比例電磁鐵進行操縱。該電磁鐵由外置或集成的電子元件 (OBE) 控制。
比例換向閥，直動式，帶內裝電子元件 (OBE)，電子位置反饋和閥芯位置監控
4WREEM
規格 6、10
組件系列 2X
最大工作壓力 315 巴
最大流量 90 l/min（規格 6）
最大流量 180 l/min（規格 10）
用于底板安裝
帶數碼集成電子元件和現場總線接口的比例方向閥 (IFB-P)
4WREF
規格 6、10
組件系列 2X
最大工作壓力 315 巴
最大流量 80 l/min（規格 6）
最大流量 180 l/min（規格 10）
用于底板安裝
比例方向閥，直接控制，帶pQ 功能
4WREQ
規格 6、10
組件系列 2X
最大工作壓力 315 巴
最大流量 180 l/min
用于底板安裝
先導式比例方向閥，不帶電氣位置反饋功能，帶開關位置指示器
4WRHM
規格 10...25
組件系列 1X
最大工作壓力 350 巴
最大流量 870 l/min
用于底板安裝
孔圖按 ISO 4401
帶集成電子元件 (OBE) 和電氣位置反饋的先導式比例方向閥
4WRKE
規格 10...35
組件系列 3X
最大工作壓力 350 巴
最大流量 3000 l/min
用于底板安裝
孔圖按 ISO 4401
比例換向閥，先導式，不帶電子位置反饋
4WRZ(E)
規格 10...52
組件系列 7X
最大工作壓力 350 巴
最大流量 2800 l/min
用于底板安裝
孔圖按 ISO 4401
型號 4WRZE 帶集成電子元件 (OBE)
通過一個三通減壓閥進行先導控制
主閥芯具有彈簧定中和防轉特性
可以有不同的控制滑板疊量
用于法蘭連接（規格 52）
4WRZ(E) 型閥是一種用于板式結構的先導式比例方向閥。
由比例電磁鐵進行操縱。該電磁鐵由外置或集成的電子元件 (OBE) 控制。
先導式比例方向閥，不帶電氣位置反饋功能，帶開關位置指示器
4WRZ(E)M
規格 10...25
組件系列 1X
最大工作壓力 350 巴
最大流量 870 l/min
用于底板安裝
孔圖按 ISO 4401
比例換向閥，先導式，不帶電子位置反饋
4WRZ…XE
規格 10...32
組件系列 7X
最大工作壓力 350 巴
最大體積流量 1600 l/min
2 位 4 通或 3 位 4 通結構
孔圖按 ISO 4401
耐海水
電磁線圈可旋轉 90°
防爆類型“e”（增安型）
4WRZ...XE 型閥是一種通過電磁鐵操縱的先導式比例方向閥。它可以控制體積流量的大小和方向，適用于指令 94/9/EC 規定的有危險的場所。
直動式二位二通比例方向閥（高性能）
KKDSR1
規格 1
組件系列 B
最大流量 350 l/min
最大流量 45 l/min
用于油路塊安裝
直動式二位二通比例方向閥（高性能）
KKDSR2
規格 2
組件系列 A
最大流量 350 l/min
最大流量 58 l/min
用于油路塊安裝
比例方向閥，直接控制，帶pQ 功能
STW0195 和 STW0196
規格 6、10
組件系列 1X 和 2X
最大工作壓力 250 bar
最大流量 20 l/min（規格 6）
最大流量 65 l/min（規格 10）
用于底板安裝
帶濕式插腳直流電壓線圈的三位四通直動式比例方向閥
VEPS-10A-43
元件規格 10
組件系列 0
最大工作壓力 350 巴
最大流量 25 l/min
用于油路塊安裝
型號4WRA 和 4WRAE
比例方向閥，直動式，無電位置反饋
規格6和10
安裝面按ISO 4401
控制流量的方向和大小
比例電磁鐵操作
對中彈簧控制閥芯
不同閥芯可遮蓋
集成控制電氣元件（OBE）用于4WRAE型
型號 4WRBA 和 4WRBAE
比例方向閥，直動式，有集成控制電氣元件（OBE），無電位置反饋
規格6和10
底板安裝
安裝面按ISO 4401
正遮蓋和集成控制電氣元件
可在任一端操作，標準符號E和W
可通過集成控制電氣元件的指令值進行調節
型號4WRE 和 4WREE
比例方向閥，直動式，有電位置反饋
規格6和10
安裝面按ISO 4401
控制流量的方向和大小
比例電磁鐵操作
對中彈簧控制閥芯
