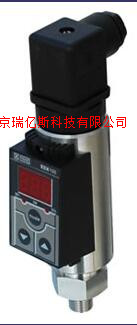

產品編號：RYS344431
功能重點：
用途： 液壓系統、潤滑系統，可取代壓力繼電器＋壓力表。
工作原理
被測壓力經壓力傳感器、儀表放大器放大、A/D:轉換后送入單片機并數據處理。同時數碼顯示當前系統壓力，在與手動設定的控制參數比較，控制相對應的輸出。 開關狀態在面板上由LED指示，LED亮表示繼電器輸出開關閉合導通，反之表示繼電器開關斷開。
系列有互不影響各自立的兩路輸出。分別為SP1，SP2。每路可分別設定開關點，和回差值。
設定為頁面式層次結構。
|
主 要 技 術 指 標 |
|||||
|
序 號 |
項目 |
參 數 |
序 號 |
項目 |
參 數 |
|
1 |
設定精度 |
≤ 1.0%F.S |
7 |
負載能力 |
1 ．2A |
|
2 |
設定分辯率 |
≤ 1.0%F.S ≤ 0.5%F.S |
8 |
工作電源 |
穩壓 DC24V |
|
3 |
設定重復性 |
≤ ± 0.5%F.S Max |
9 |
設定點溫漂 |
≤ ± 0.5%40 ℃ F.S Max |
|
4 |
顯示精度 |
3 位 LCD |
10 |
工作溫度 |
-20 ～ 8 0 ℃ |
|
5 |
壓力設定 |
LED 亮 NC LED 滅 NO |
11 |
儲存溫度 |
-40 ～ 125 ℃ |
|
6 |
回差設定 |
最大壓力 20% ～ 90% |
12 |
||
|
設定范圍 |
回差范圍 |
最大壓力 Bar |
壓力傳感器 |
接口鏍紋 |
輸出 |
|
0.5 ～ 350Bar |
0.5 ～ 140Bar |
600Bar |
充油芯體 |
M20 × 1.5 |
GD （ CMOS ） |
|
0.2 ～ 160Bar |
0.2 ～ 64Bar |
300Bar |
充油芯體 |
M14 × 1.5 |
GD （ CMOS ） |
|
0.0 ～ 100Bar |
0.2 ～ 40Bar |
200Bar |
充油芯體 |
M14 × 1.5 |
GD （ CMOS ） |
|
0.0 ～ 40Bar |
0.2 ～ 16Bar |
100Bar |
充油芯體 |
M14 × 1.5 |
GD （ CMOS ） |
注意事項
貨時請注明出廠時開關輸出初態。如未要求， SP1 ， SP2 輸出設定為常開，回差值為最小回差。
如果未注明開關設定點， SZKA 將預置設定點為 0 。
輸出曲線
有一路或兩路開關輸出。在安裝后，出廠的預置設定可根據需要重設定。切換點 SP 和回差點 HC 的值都可在無壓力的情況下通過鍵盤預置設定。帶有模擬輸出 隨型號不同而定，可有一路 4-20mA 模擬輸出。
開關切換點的設定（ SP ） 每一路開關都可設定開關點和滯后值，開關切換點為 SP1 滯后值 HC 為零時，壓力的上升或下降 SP1 的切換輸出曲線如圖 1 表示。開關切換點滯后值 HC1 不為零為時，壓力的上升或下降 SP1 的切換輸出曲線如圖 2 表示。
免費保修一年，提供終身售后維護服務。
質量一定給您保證
聯系人：張嬌嬌（張小姐）
電話：010-57732663
手機：13366684357
QQ：2548323338
郵箱：13366684357@163.com
北京瑞億斯科技有限公司
|
說 明 |
||||||
|
數顯壓力開關 |
||||||
|
機械連接代碼 |
4 |
G1/ 4A 螺紋 |
||||
|
5 |
M14x1.5 螺紋 |
|||||
|
6 |
M20x1.5 螺紋 |
|||||
|
7 |
M27x1.5 螺紋 |
|||||
|
電氣連接代碼 |
4 |
4 針 Binder 3 針 + 地 |
||||
|
8 |
5 芯連接器 DFG12-5 |
|||||
|
輸出方式代碼 |
1 |
1 路開關輸出 |
||||
|
2 |
2 路開關輸出 |
|||||
|
3 |
1 路開關輸出 +1 路模擬輸出 |
|||||
|
4 |
|
2 路開關輸出 +1 路模擬輸出 |
||||
|
調控壓力范圍（ bar ） |
20 |
調控壓力范圍可根據工況需要填寫。選型調控壓力范圍不得大于系統額定壓力。 |
||||
