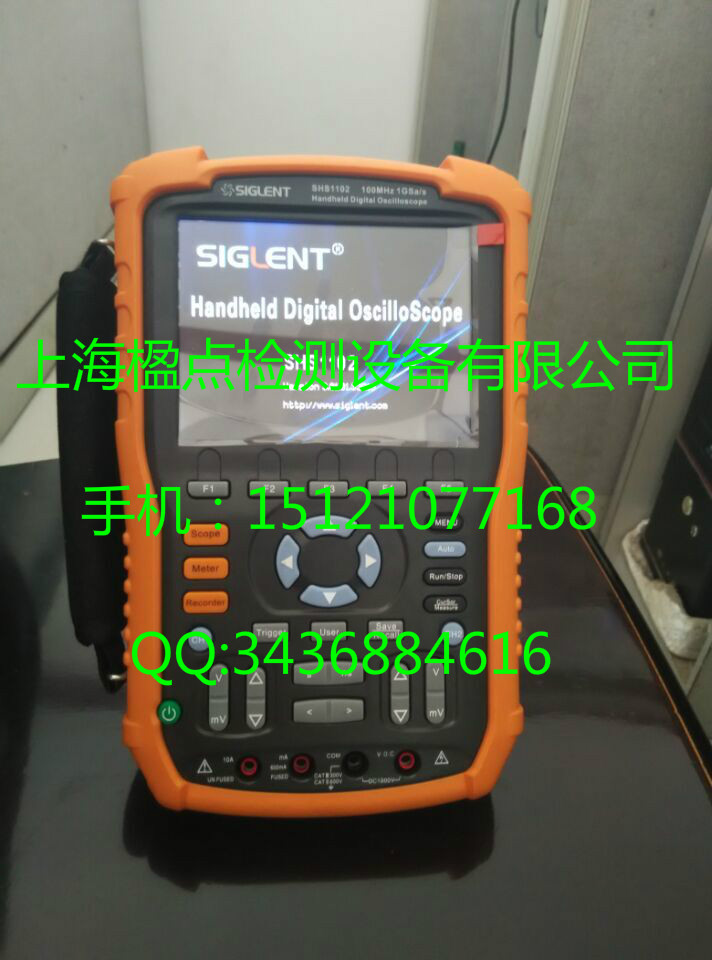

SHS1062鼎陽隔離手持示波表
SHS1062上海楹點公司提供SHS1062說明書，SHS1062儀器計量，SHS1062儀器維修服務，SHS1062儀器培訓服務，安裝調試服務，
檢測服務。上海楹點檢測設備有限公司服務范圍： 船舶及船用產品的超聲探傷-UT；磁粉探傷-MT；滲透檢測(PT)、射線探傷-RT、渦流探傷-ET等產品。
產品綜述：
國內第一款全隔離手持示波表！SHS1000系列隔離手持示波表是深圳市鼎陽科技有限公司經數年研究、采用專用的隔離芯片，具有高集成、低功耗、小體積等特點，集數字示波器、萬用表和記錄儀（包括趨勢圖和波形記錄儀）功能于一身，是中國第一款全隔離數字式手持示波表，打破海外同行的壟斷，具有完全自主知識產權的產品。
|
系列 |
模擬帶寬 |
通道數 |
最高實時采樣率 |
萬用表功能 |
隔離等級 |
存儲深度 |
|
SHS1102 |
100MHz |
2通道 |
1G Sa/s |
電壓、電流、電阻等 |
1000V CATII，600V CATIII |
2Mpts |
|
SHS1062 |
60MHz |
2通道 |
1G Sa/s |
電壓、電流、電阻等 |
1000V CATII，600V CATIII |
2Mpts |
特性與優點：
◆ 集示波器，萬用表，記錄儀（包括趨勢圖和波形記錄儀）功能于一身的雙通道隔離示波表
◆ 基于專利寬帶隔離技術，實現示波器兩個通道間的電氣隔離，及同萬用表輸入之間的電氣隔離
◆ 示波器通道之間隔離安全等級高達CATII 1000V , CATIII 600V
示波器通道與大地浮地電壓安全等級高達CATII 1000V , CATIII 600V
萬用表與大地隔離安全等級高達CATII 600V , CATIII 300V
端口最大輸入 示波器 1x BNC直接輸入電壓高達CAT II 300V, CAT III 150V
10x 探頭 CATII 1000V , CATIII 600V
萬用表 電壓端口： DC 1000V, AC 750V
電流端口： 耐壓，AC 250V/10A
◆ 5.7寸 TFT-LCD大屏幕顯示
◆ 最大帶寬100MHz，實時采樣率1GSa/s，等效采樣50GSa/s，2Mpts的存儲深度
◆ 6000點顯示分辨率萬用表，電壓，電流，電阻，電容，二極管，通斷測量功能
◆ 支持示波器測量參數趨勢圖，以及萬用表測量值的趨勢圖、以及示波器波形記錄功能
◆ 自動、正常，單次觸發模式；邊沿、脈沖、視頻、斜率、交替5種觸發方式
◆ 32種參數的自動測量，3種光標測量模式
◆ 4種數字濾波方式，低通，高通，帶通，帶阻濾波
◆ 5種波形運算模式，＋，－，X，÷，F(xiàn)FT
◆ 標準配置接口：USB Device，USB Host，
◆ 支持U盤存儲和軟件升級；支持PC遠程控制，及PictBridge打印
◆ 自帶鋰電池，體積小巧，攜帶方便，方便室外作業
設計特色：
高性能示波器
采樣率單通道達到1GS/s，帶寬到100MHz，最大存儲深度可以到2Mpts，目前是業界示波表中存儲深度最大的，強大的分析和存儲功能，真正觀測波形細節，大大提高工作效率
數據記錄儀功能
獨創的示波表記錄儀功能，具有長時間記錄波形變化的能力，內置7M的數據記錄空間，并支持U盤等存儲設備進行容量擴
高精度萬用表
具6000點顯示分辨率的萬用表，提供多項常用測試功能：電壓，電流，電容，二極管，通斷等測試項目
趨勢繪圖
可繪制測量到的參數值（示波器或萬用表模式），可以直觀的看到一個時間段內測量值的變化，可幫助使用者迅速查找故障根源
訂購信息：
|
產品名稱 |
SHS1000系列手持示波表 |
|
|
SHS1102 100MHz 2通道 1GSa/s |
|
|
SHS1062 60MHz 2通道 1GSa/s |
|
標配附件 |
一根USB電纜 |
|
|
一份快速指南 |
|
|
一份產品合格證 |
|
|
一份產品保修卡 |
|
|
萬用表表筆 紅黑表筆一對(1000V) |
|
|
1：1/10：1探頭（與購買通道數一致） |
|
|
一張光盤（含有上位機軟件系統） |
|
|
電源適配器 |
|
選配附件 |
高壓探頭（HPB4015） |
|
|
電流探頭（CP4060） |
|
|
電流探頭（CP4200) |
|
|
電流探頭（CP5050） |
|
|
電流探頭（CP5300) |
|
|
差分探頭（DPB3050) |
|
|
差分探頭（DPB4050） |
|
|
手持示波表便攜包 |
|
|
車載充電器 |
|
|
隔離通道模塊 |
|
|
安全防護箱 |
應用：
1、 開關電源、變頻器、變流器、照明電子等電力電子電路測量
2、風電、光伏發電等新能源設備測試
3、汽車電子、電動汽車測試
4、電力系統強電測試
5、工業現場電氣調試測試
6、教育科研
7、野外測試
2、 手持SHS1062/ SHS1102示波器技術參數：
|
示 波 器 部 分 |
||
|
型 號 |
SHS1062 |
SHS1102 |
|
帶 寬 |
60 M |
100 M |
|
上 升 時 間 |
≤ 5.8 ns |
≤ 3.5 ns |
|
實 時 采 樣 率 |
單 通 道 1 GS/s ， 雙 通 道 500 MS/s |
單 通 道 1 GS/s ， 雙 通 道 500 MS/s |
|
等 效 采 樣 率 |
50 GS/s |
50 GS/s |
|
存 儲 深 度 |
單通道最大2M |
單通道最大2M |
|
時 基 檔 位 |
5 nS/DIV ～ 50 S/DIV |
2.5 nS/DIV ～ 50 S/DIV |
|
掃 描 時 基 |
100 mS/DIV ～ 50 S/DIV |
100 mS/DIV ～ 50 S/DIV |
|
垂 直 靈 敏 度 |
5 mV/DIV ～ 100 V/DIV（1-2-5順序） |
5 mV/DIV ～ 100 V/DIV（1-2-5順序） |
|
垂 直 分 辨 率 |
8 bit |
8 bit |
|
觸 發 類 型 |
邊沿、脈寬、視頻、斜率、交替 |
邊沿、脈寬、視頻、斜率、交替 |
|
硬 件 頻 率 計 |
6位觸發頻率計 |
6位觸發頻率計 |
|
接 口 |
USB Device, USB Host |
USB Device, USB Host |
|
數 學 運 算 |
+,-,*,/,FFT |
+,-,*,/,FFT |
|
示 波 器 趨 勢 圖 |
800K個點 |
|
|
萬 用 表 部 分 |
||
|
最 大 顯 示 |
6000 |
|
|
直 流 電 壓 |
60 mV |
±(1% + 15 digit） |
|
交 流 電 壓 |
60 mV |
±(1% + 15 digit） |
|
直 流 電 流 |
60.00 mA ～ 600 mA |
±(1% + 5 digit） |
|
交 流 電 流 |
60.00 mV ～ 600 mA |
±(1% + 5 digit） |
|
電 阻 |
600Ω ～ 60 MΩ |
±(1% + 5 digit） |
|
電 容 |
40 nF 測量電容 >5 nF |
±(3% + 10 digit） |
|
二 極 管 |
0～2 V |
|
|
通 斷 |
小于 50Ω告警 |
|
|
萬 用 表 趨 勢 圖 |
1.2M個點 |
|
|
通道與大地、通道間 |
過壓分類 |
最大電壓 |
|
CATⅠCATⅡ |
1000 Vrms |
|
|
CAT Ⅲ |
600 Vrms |
|
|
萬用表到大地 |
過壓分類 |
最大電壓 |
|
CATⅠ和CATⅡ |
600 Vrms |
|
|
CAT Ⅲ |
300 Vrms |
|
|
通道輸入最大電壓 |
過壓分類 |
最大電壓 |
|
1X CATⅠ和CATⅡ |
300 Vrms |
|
|
1X CAT Ⅲ |
150 Vrms |
|
|
10X CATⅠ和CATⅡ |
1000 Vrms |
|
|
10X CAT Ⅲ |
600 Vrms |
|
|
萬用表端口最大輸入 |
電壓端口 |
DC 1000V, AC 750V |
|
電流端口（mA） |
AC 250V/600mA |
|
|
電流端口（A） |
AC 250V/10A |
|
|
通道共模抑制比 |
>1000:1 50MHz |
|
|
通道間的隔離度 |
>35 dB |
|
|
一 般 特 性 |
||
|
界面顯示 |
5.7 英寸彩色TFT_LCD, 320 X 240 顯示 |
|
|
供電方式 |
內置可充電鋰電池： 7.4V 5000mAh，電池供電約3小時 |
|
|
機身重量 |
1.5Kg |
|
|
機身尺寸 |
163.2 x 259.5 x 53.3 mm |
|
|
配 件 |
無源探頭、表筆 |
|
