DK-20型電磁空氣閥，用于水輪發電機組轉速下降到額定轉速的5~40%時，接受轉速信號器來的電氣信號，使空氣制動閥動作對機組進行制動，完成機組停機動作。
二、技術參數
1）、工作介質：無腐蝕性氣體； 2）、工作氣壓：0.4～1.0MPa；
3）、公稱通徑：Φ20mm； 4）、工作電壓：AC220V、DC220V、DC24V；
5）、使用條件：介質溫度＜60℃，相對溫度＜85%。
三、工作原理

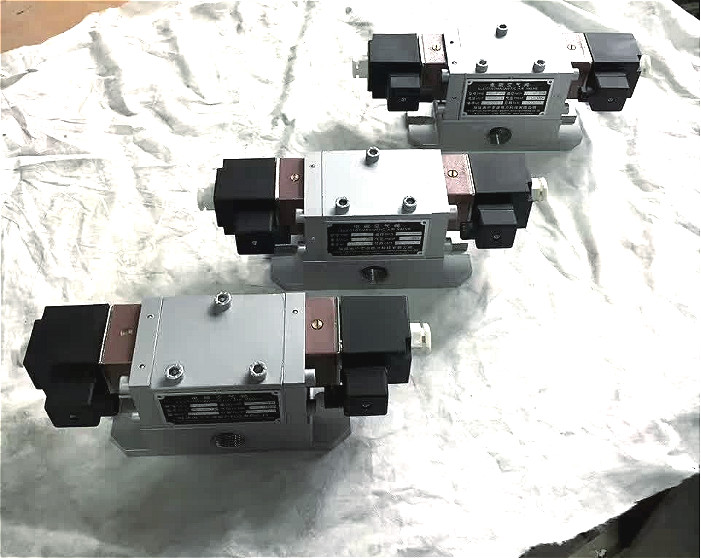

DK-20型電磁空氣閥主要由電磁線圈、閥體、閥芯、閥套等組成。當電磁鐵得電時，動、靜鐵芯吸合，打開先導孔，閥芯在上下端差壓作用下向下移動，將氣源P腔與制動腔A腔接通，排氣腔O腔與制動腔A腔斷開，使壓縮空氣進入制動腔；當電磁鐵失電時，閥芯向上移動，將氣源P腔與制動腔A腔斷開切斷氣路，排氣腔O腔與制動腔A腔接通，排出制動腔內的氣體。
在電磁線圈失電時可手動操作，手動旋鈕在電磁線圈旁邊的黑色旋鈕，制動時順時針旋轉黑色旋鈕45度可實現制動；制動完成逆時針旋轉黑色旋鈕45度可排出制動腔氣體。
