RM2030?環境監測Xγ輻射空氣吸收劑量率儀
(手持式Xγ輻射儀)
一、儀器簡介
?1. 概述
????RM-2030型環境監測X、γ輻射空氣吸收劑量率儀是新一代測量照射量率、劑量當量率、吸收劑量率的智能化檢測儀器，其吸收了國內外同類儀器的優點，具備能量響應好，對放射性強度有快速反應等特點，特別是能量響應,解決了以前儀器測量不同能量，相同劑量率的射線，結果相差十幾倍乃至幾十倍誤差的問題。主要應用于環保監測、衛生防疫、進出口商檢、放射醫療、建筑材料、石油化工、機場、車站、碼頭、港口、廢鋼鐵、地質鈾礦普查、核電站等領域的放射性監測。
2．主要特點：
???⑴ 符合國家標準的能量響應；
???⑵ 探測器采用NaI晶體，靈敏度高，響應速度快；
???⑶ 劑量率、累積劑量同時顯示；
⑷ 圖文式液晶顯示，測量結果清晰、直觀；觸摸式按鍵，操作輕松、方便；
???⑸ 測量時間靈活選擇，可設置為1秒，5秒，10秒，15秒，……，90秒；
???⑹ 有國家標準規定的各種報警閾值，可靈活設置，也可自行定義；
???⑺ 測量單位可在國際統一單位mSv/h(微希沃特/小時)、uGy/h(微戈瑞/小時)和常用單位mR/h(微倫/小時)及CPS之間方便切換；
???⑻ 有電池欠壓提示功能。
???⑼ 數據永久保存，標準RS232接口，可與上位機進行通訊；
⑽ 劑量率過載提示功能；
3．主要技術指標：
??⑴ 能 量 閾：約35Kev。
??⑵ 靈 敏 度：350 CPS /uSv/h
??⑶ 測量范圍：劑 量 率 0.01mSv/h～200mSv/h。
????????累積劑量 0.1μSv?---?500.0mSv ；
??⑷ 測量精度：以置信度95%時，一次讀數：
???????????????0.50～50mSv/h≤±5%
???????????????50.0～200mSv/h≤±10%
??⑸ 能量響應：從48Kev～3Mev不超過對137Cs g?輻射響應的±30% 。
??⑹ 角 響 應：儀器在0°～90°角度內不超過校準方向上響應的±25% 。
??⑺ 讀數顯示：五位數字以mSv/h、uGy/h或mR/h(mR/h)、CPS為單位給出測量結果。
??⑻ 報警閾值：0.25mSv/h、2.50mSv/h、25.0mSv/h及用戶用戶自行設置。
??⑼ 測量時間：每次測量1秒，5秒，10秒，15秒，……，90秒，
???????????????顯示被測時間的每秒平均值。
??⑽ 使用環境：溫度-10℃～+50℃,相對濕度(40℃)≤±98％； ??????????????
??⑾ 電 ???源：鎳氫充電電池；
??⑿ 電池報警：電池不足時，有報警提示充電；
??⒀ 功 ???耗：≤180mW；
??⒁ 重 ???量：約1.2Kg(包括充電電池)；
??⒂ 外形尺寸: 操作盒 ??180mm×130mm×40mm
???????????????探 ?棒 ??ф43mm×250mm
4.儀器結構：

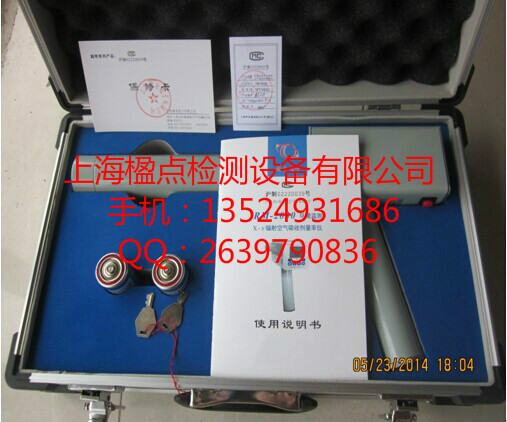

????本儀器采用探棒與操作盒分體式結構、探棒為輕金屬外殼，重量輕、屏蔽好,操作盒為背包式塑料外殼,便于攜帶；使用可充電電池，配有充電器，可反復使用；面板上有圖文式液晶顯示屏及射線強弱指示燈，清晰、直觀；四只觸摸式按鍵，操作方便、美觀大方。儀器的結構如下所示：
???⑴ 儀器結構示意圖如下：
?
? 背帶
? ?RS232口
????電源口
?
??操作盒 ?連接電纜 ??探棒 ?
?
⑵ 儀器前面板示意圖如下所示：
?
二、?使用說明
1．儀器的校準和標定
每臺儀器出廠前經嚴格校準，并送上海市計量技術測試中心檢測，合格后方可出廠，標定曲線保存在儀器內。每次測量，儀器會自動對測量結果加以處理。
2．探棒與操作盒連接
???儀器使用前應將探棒與操作盒用隨配的專用電纜連接起來。電纜的插頭座采用推入式鋼球鎖緊新型結構，連接時需將插頭、插座內的定位槽對準，手捏住電纜插頭尾部往前一推，聽見“咔嚓”響聲，表明連接完成已鎖緊；若撥出插頭，則用手捏隹電纜插頭前部的連接套往后一拉即可撥出。注意：連接時手捏住電纜插頭前部的連接套是推不進去的，分離時手不捏住連接套也是拉不出來的。
3．儀器監測
???撳下操作盒右下角的電源開關，儀器即直接進入射線監測狀態。此時液晶顯示屏顯示如下：
累積指示 報警指示 ?數據輸出
?>>>??????08:30:58??????????時鐘
0.15?μSv/h 劑量率
? ? ? ? ? ? 88.10?μSv??????????累積劑量
? ? ? ? ?A:2.50????????????5 ?????????采樣周期
報警閥值
其中，劑量率及累積劑量每采樣周期刷新一次，采樣周期顯示在屏幕的右下角，當?shù)褂?jì)時至0時，將采樣結果進行刷新顯示；
時鐘顯示在右上角，關機仍在運行，但電池取出或電壓過低將停止工作。
?累積指示若為∑則表示累積開關開啟，儀器每次監測的劑量率會自動累積, 若為 ?則表示累積開關關閉,儀器監測的劑量率將不作累積;
報警指示若為 ??則表示報警功能已關，若為 ??則表示報警功能開啟，報警閥值顯示在屏幕的左下角，此時若監測劑量超過所設報警閾值，儀器將發連續聲報警。當儀器的累積劑量超過所設報警閾值時，儀器將反復發短暫聲報警，提示累積量已超限。
4．復零測量??在射線監測狀態下,按 ??鍵儀器即重新開始清零監測。此功能可起到快速切換的作用，對射線較強的場合特別有用。5．參數設置 ?在射線監測狀態下，按 鍵可在累積∑、報警 ??、時鐘、劑量率顯示單位及采樣時間之間循環選擇，當選中采樣時間時，再按 ??鍵或等待約30秒則儀器即退出設置，又重新回到射線監測狀態。
⑴?累積設置。按 ??鍵選中累積指示時，則反相顯示為∑或 ??，此時若按鍵則可在累積開（∑）關（ ??）之間來回切換，按 ???鍵則顯示累積起始時間（即上一次累積清零時間)，再按 ???鍵則可在當前時間（反向顯示）及累積起始時間之間來回切換。當顯示當前時間時，按 ??鍵則將當前時間作為最新的累積起始時間，同時累積劑量清零且儀器回到射線監測狀態；當顯示的是累積起始時間時，按????鍵則儀器直接回到射線監測狀態，但累積劑量不作清零。
⑵ 報警設置。按 ??鍵選中報警指示時，則反相顯示為 ??或 ?，此時按 ??鍵即進入報警設置狀態，屏幕顯示
于是，按 ??鍵，則報警閾值將設置為0.25μSv/h，同時儀器回到射線監測狀態；若按 ???鍵，則屏幕顯示為
此時, 若按 ??鍵，同樣報警閾值將設置為2.5μSv/h，同時儀器回到射線監測狀態；若按 ??鍵，則屏幕顯示為
此時, 再按 ??鍵，同樣報警閾值將設置為25.0μSv/h，同時儀器回到射線監測狀態；若按 ??鍵，則屏幕顯示
同時自行設置報警閾值中的某一位在不停地閃爍,此時，按 ??鍵即可改變?cè)撐粩?shù)字，按 ??鍵可改變閃爍位，但改變范圍只能在0.0至599.9之間。數值修改好后，按 ??鍵儀器將把報警閾值設置為修改好的數值，并回到射線監測狀態，只是當報警閾值<0.2μSv/h時,儀器默認為報警關閉，閾值不作顯示。
若按 ??鍵，則屏幕顯示 與“自行 ??????????????????????????????????????????????????
?
設置報警”類似，同樣可將累積劑報警閾值設置為所需數值。此時，按 ???鍵同樣也回到射線監測狀態，按 ??鍵則回到報警閥值設置初始狀態，如此周而復始。
⑶?時鐘設置。按 ??鍵選中時鐘時，則當前時鐘反向顯示，此時按 鍵則進入時間日期設置狀態。且顯示屏顯示 ????????????
此時，按 鍵則可在時、分、秒、年、月、日的個、十位之間循環選擇， 當選中某一位時，則某一位反相顯示，然后按 鍵則可對數字進行循環選擇，時間日期設置好后按 ??鍵則可退出，重新回到射線監測狀態。
⑷ 劑量率單位選擇。按 ??鍵選中劑量率單位時，劑量率單位則反向顯示，此時按 ??鍵，則可在μSv/h、μGy/h、μR/h及cps之間循環選擇。
⑸?采樣時間設置。按 ??鍵選中采樣時間，則采樣時間反向顯示，此時按 ??鍵，則顯示屏顯示 ?????如此，當采樣時
間為1S時，按 ??鍵則變?yōu)?/span>5S，當采樣時間大于1S小于90S時，按 ??鍵則以5S遞增；當采樣時間為5S時，按 ??鍵則變?yōu)?/span>1S，當采樣時間>5S時，按 ??鍵則以5S遞減。再按 ??鍵則回到射線監測狀態。
6．?dāng)?shù)據保存。在射線監測狀態下，按 ??鍵則可將當前最新的劑量率及累積劑量進行保存，其它參數在每次修改后，儀器也將作自動保存，數據保存后，即使關機也不會丟失。 ???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
7．?dāng)?shù)據輸出。將通訊線插入RS232口并與上位機連接好，按 ??鍵選中 ??，則反向顯示為 ??，此時，按 ???鍵則儀器動態顯示 ????，表示正在等待上位機指令，如一直沒有收到上位機指令，則可按 ???鍵回到射線監測狀態，若接收到了上位機指令，則儀器又會動態顯示 ????，表示儀器正在向上位機輸出數據，等輸出結束或按 ??鍵，則儀器將回到射線監測狀態。
8．電池報警。當儀器電量不足時，顯示屏的最上方中部將閃爍顯示 ??圖樣，并伴隨有嘀嘀嘀的報警聲，提示需將充電器插入電源口進行充電。
三、注意事項：
??⑴ 儀器防止震、撞等人為損壞，特別是探棒，內部探測器件為易碎品應小心輕放，嚴禁摔、丟、撞等以免損壞。
???⑵ 儀器應放在干燥的地方。
???⑶ 充電電池失效后，請予更換。
???⑷ 一年后應送計量部門檢定。
?
