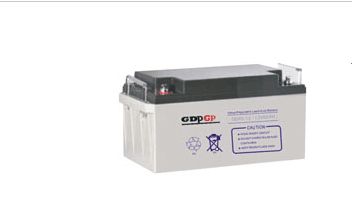

GDP鉛酸免維護蓄電池GD-4 12V4AH產品優點
GDP鉛酸免維護蓄電池GD-4 12V4AH產品優點
GDP鉛酸免維護蓄電池GD-4 12V4AH產品優點
GDP鉛酸免維護蓄電池GD-4 12V4AH產品優點
GDP鉛酸免維護蓄電池GD-4 12V4AH產品優點
GDP鉛酸免維護蓄電池GD-4 12V4AH產品優點
使用說明
1、根據用途或設計要求正確選擇蓄電池的型號、規格和安裝方式。
2、建議蓄電池使用溫度范圍：充電0~+40℃，放電-20~+55℃，在25±5℃使用更有利于電池壽命。
3、不同容量、不同廠家、不同性能、不同型號的蓄電池不能混合使用。
4、蓄電池充電方式以恒壓限流為宜。25℃環境溫度條件下：浮充使用時，充電電壓為13.5-13.8V，最大電流不限；循環使用時，充電電壓為14.4~15.0V；均充電壓為14.1~14.4V。
5、蓄電池在使用時，應根據使用環境溫度的變化，充電電壓也應相應調整，浮充使用時溫度補償系數為-18mV/℃，即環境溫度每升高1℃，充電電壓為18mV/;反之，環境溫度每降低1℃，充電電壓提高18mV;循環使用時間為-30mV/均充時間為-24mV/℃。
6、蓄電池不宜側放和倒置或裝入密封容器中使用，盡量做到通風良好。
7、蓄電池不宜靠近火源或在高溫下使用和儲存，避免太陽光直射
8、蓄電池切忌與有機溶劑直接接觸，以免蓄電池殼體變形或溶解
9、蓄電池放電后長期擱置不適用應及時充電恢復容量；使用過程中，不要過放電。以避免蓄電池極板過度硫酸鹽化而影響蓄電池的容量和使用壽命
10、蓄電池應避免過充電，過充電會使安全閥頻繁開啟，造成蓄電池過量失水而提前終止壽命
11、蓄電池的極柱端子，采用色膠標識極性，紅色為正極，黑色為負極，儲存和使用中不能接錯或短路
12、蓄電池安裝使用時應保持蓄電池整體清潔，連接部件必須牢固，避免因接觸不良而引起的危害
13、不要拆開蓄電池或?qū)⑿铍姵厝尤牖鹬?，以免引起電池爆?/span>
14、建議蓄電池直立使用和運輸、貯存
GDP產品型號參數表
|
型號 |
標準電壓 |
容量 |
內阻 |
外型尺寸 |
重量 |
端子Terminal |
|
|||
|
MODEL |
（V） |
（AH） |
mΩ |
長(L) |
寬(W) |
高 |
總高 |
（KG） |
類型 |
位置 |
|
GD-4 |
12 |
4 |
≤40 |
91 |
70 |
101 |
108 |
1.7 |
T2 |
C |
|
GD-7 |
12 |
7 |
≤22 |
151 |
65 |
95 |
103 |
2.4 |
T2 |
F |
|
GD-12 |
12 |
12 |
≤17 |
150 |
90 |
95 |
103 |
4.2 |
T2 |
F |
|
GD-17 |
12 |
17 |
≤16 |
180 |
76 |
168 |
168 |
5.6 |
T3 |
D |
|
GD-24A |
12 |
24 |
≤8.3 |
165 |
126 |
175 |
182 |
8.6 |
T6 |
D |
|
GD-24B |
12 |
24 |
≤8.3 |
165 |
126 |
175 |
182 |
8.6 |
T11 |
D |
|
GD-38A |
12 |
38 |
≤7.3 |
197 |
166 |
175 |
182 |
13 |
T6 |
D |
|
GD-38B |
12 |
38 |
≤7.3 |
197 |
166 |
175 |
182 |
13 |
T11 |
D |
|
GD-65A |
12 |
65 |
≤6.1 |
350 |
166 |
175 |
179 |
21 |
T17 |
D |
|
GD-65B |
12 |
65 |
≤6.1 |
350 |
166 |
175 |
179 |
21 |
T10 |
D |
|
GD-100A |
12 |
100 |
≤4.4 |
329 |
172 |
214 |
238 |
31 |
T19 |
D |
|
GD-100B |
12 |
100 |
≤4.4 |
329 |
172 |
214 |
238 |
31 |
T10 |
D |
|
GD-150 |
12 |
150 |
≤3.5 |
483 |
170 |
241 |
241 |
43.5 |
T20 |
C |
|
GD-200 |
12 |
200 |
≤3.4 |
522 |
240 |
219 |
244 |
60 |
T20 |
E |
GDP蓄電池產品特性
1、長時間放電特性
2、適用于備用和儲能電源使用
3、特殊的極板設計，循環使用壽命長
4、特殊的鉛鈣合金配方，增強了板柵的耐腐蝕性，延長了電池使用壽命
5、專用隔板增強了電池內部性能
6、熱容量大，減少了熱失控的風險，不易干涸，可在惡劣的環境中使用
7、氣體復合效率高
8、失水極不，無電解液層化現象
9、貯存期較長
10、良好的深放電恢復性能
AGM型電池使用純的硫酸水溶液作電解液，其密度為1.29—1.3lg/cm3。大部分存在于玻璃纖維膜之中，同時極板內部吸有一部分電解液外。為了給正極析出的氧提供向負極的通道，必須使隔膜保持有10%的孔隙不被電解液占有，也即貧液式設計。極群采用緊裝配的方式，以便使極板充分接觸電解液。同時，為了保證電池有足夠的壽命，極板應設計得較厚，正板柵合金采用Pb’-q2w-Srr--A1四元合金。AGM式密封鉛蓄電池電解液量少，極板的厚度較厚，活性物質利用率低于開口式電池，因而電池的放電容量比開口式電池要低10%左右。與當今的膠體密封電池相比，其放電容量要小一些。
GDP蓄電池使用說明
1、根據用途或設計要求正確選擇蓄電池的型號、規格和安裝方式。
2、建議蓄電池使用溫度范圍：充電0~+40℃，放電-20~+55℃，在25±5℃使用更有利于電池壽命。
3、不同容量、不同廠家、不同性能、不同型號的蓄電池不能混合使用。
4、蓄電池充電方式以恒壓限流為宜。25℃環境溫度條件下：浮充使用時，充電電壓為13.5-13.8V，最大電流不限；循環使用時，充電電壓為14.4~15.0V；均充電壓為14.1~14.4V。
5、蓄電池在使用時，應根據使用環境溫度的變化，充電電壓也應相應調整，浮充使用時溫度補償系數為-18mV/℃，即環境溫度每升高1℃，充電電壓為18mV/;反之，環境溫度每降低1℃，充電電壓提高18mV;循環使用時間為-30mV/均充時間為-24mV/℃。
6、蓄電池不宜側放和倒置或裝入密封容器中使用，盡量做到通風良好。
7、蓄電池不宜靠近火源或在高溫下使用和儲存，避免太陽光直射
8、蓄電池切忌與有機溶劑直接接觸，以免蓄電池殼體變形或溶解
9、蓄電池放電后長期擱置不適用應及時充電恢復容量；使用過程中，不要過放電。以避免蓄電池極板過度硫酸鹽化而影響蓄電池的容量和使用壽命
10、蓄電池應避免過充電，過充電會使安全閥頻繁開啟，造成蓄電池過量失水而提前終止壽命
11、蓄電池的極柱端子，采用色膠標識極性，紅色為正極，黑色為負極，儲存和使用中不能接錯或短路
12、蓄電池安裝使用時應保持蓄電池整體清潔，連接部件必須牢固，避免因接觸不良而引起的危害
13、不要拆開蓄電池或?qū)⑿铍姵厝尤牖鹬?，以免引起電池爆?/span>
14、建議蓄電池直立使用和運輸、貯存
GDP蓄電池產品特點
1、密封結構（防泄漏），不漏液，不產生酸霧，使用期間無需加酸加水；
2、高效率氣體吸收，密封反應效率大于98%；
3、自放電率極低-靜置期長；
4、深循環使用壽命長；
5、運行溫度范圍寬。
針對中小功率光伏并網發電系統的特點,在分析比較常用拓?fù)浞桨傅幕A(chǔ)上,采用推挽式帶偽直流母線的拓?fù)浣Y(jié)構作為光伏并網逆變器的主電路。文中重點闡述了主電路的工作原理和關鍵電路元件的參數設計,并對整流二極管的緩沖和工頻逆變器的控制進行了相應的探討。最后通過實驗結果驗證了理論分析的正確性。
太陽能作為一種重要的可再生能源,其資源豐富清潔,是人類可持續發展能源戰略中的一個重要組成部分。光伏逆變器拓?fù)浣Y(jié)構的選取對太陽能的有效利用存在很大的影響。本文針對中小功率光伏并網逆變器進行設計,系統的輸入由3塊開路電壓為43.8V、最大輸出功率為170W的光伏電池板組成。通過對常用電路拓?fù)浞桨傅姆治霰容^,逆變器的主電路采用結構簡潔、轉換效率高的推挽式帶偽直流母線拓?fù)溥M(jìn)行設計。
1 光伏并網逆變器的拓?fù)浞桨刚撟C
常用的光伏并網逆變器主電路拓?fù)渲饕袉渭壥讲⒕W(wǎng)逆變器拓?fù)洹е虚g直流母線的多級式拓?fù)浜蛶沃绷髂妇€的多級式拓?fù)鋄1],[2]。
(1)單級式并網逆變器拓?fù)渚哂须娐方Y(jié)構簡潔、使用的功率器件少、逆變器的效率高等優點適合應用在小功率光伏發電系統中;但通常 情況下一級功率變換難以實現較大的升壓比,逆變器對輸入電壓的適應范圍小,不適合應用在輸入電壓低且變化范圍較大的場合。
(2)帶中間直流母線的多級式拓?fù)渫ㄟ^前級DC/DC變換實現對輸入直流電壓的升壓,可以工作在輸入電壓低、變化范圍大的場合。但由于前后級功率變換的開關管都工作在高頻開關狀態,開關損耗較大,因此系統整體效率難以提高,不適合應用于中小功率的光伏發電系統中。
(3)帶偽直流母線的多級式拓?fù)渫ㄟ^對前級DC/DC變換進行高頻SPWM調制,使中間母線輸出正弦半波電流,后級DC/AC逆變工作于工頻開關狀態,實現電流換向功能,輸出正弦交流電流并入電網。該類拓?fù)渫ㄟ^減小后級變換中開關管的開關損耗來提高系統的整體效率,克服了多級功率變換造成的逆變器效率低的缺點,特別適合應用在輸入電壓等級低的中小功率光伏發電系統中。
本文設計的系統其輸入直流電壓較低,電壓變化范圍為80～135V,并網運行時主電路需要的電壓放大倍數至少為4倍;同時系統的功率等級為500W,屬于小功率應用場合,因此,并網逆變器采用帶偽直流母線的多級式拓?fù)浣Y(jié)構。
帶偽直流母線的多級式并網逆變器拓?fù)涓鶕?jù)前級功率變換拓?fù)涞牟煌殖梢韵聨追N電路:單端反激式、半橋式、全橋式、單端正激式和推挽式等。其中,單端反激式電路一般工作在150W以下的功率應用場合,不符合本系統的設計要求;半橋電路具有母線直流電壓利用率低的缺點;全橋電路使用的開關管較多,一般用于大功率系統;而單端正激電路需要設置磁通復位繞組對變壓器進行磁通復位,設計較為復雜。綜上所述,本系統中逆變器的主電路采用推挽式帶偽直流母線拓?fù)?主電路如圖1所示。
2 推挽式帶偽直流母線拓?fù)涞墓ぷ髟?
基于推挽式帶偽直流母線拓?fù)涞墓夥孀兤饔筛哳l推挽逆變器、高頻變壓器、整流器、工頻逆變橋、功率解耦電容和濾波電感等組成。電路通過兩級變換實現并網逆變,前級通過推挽逆變將輸入的直流電壓采用SPWM方式調制成高頻脈沖,然后通過高頻變壓器隔離升壓、再經整流濾波成正弦半波信號;后級通過工頻逆變電路把正弦半波直流翻轉成與電網電壓同頻同相的交流正弦電流,從而實現并網[3]。
高頻推挽逆變器中開關管VT1、VT2的驅動信號U T1、U T2如圖2所示:
相鄰的兩個開關周期里,VT1、VT2交替導通——在第一個開關周期T s的時間里,VT1以占空比D導通,VT2關斷;而在第二個開關周期的時間里,VT1關斷,VT2以占空比D 導通。其中,在一個工頻周期的時間里,占空比D按正弦規律變化。因此,變壓器副邊的電壓波形如圖中U 2所示,經過整流之后輸出的波形U AB就是脈寬按正弦規律變化的高頻直流脈沖信號。這樣,經過濾波電感的電流I L為帶有一定紋波的正弦半波信號。后級工頻逆變橋工作于工頻開關狀態,電網電壓為正時VT3、VT6導通,電網電壓為負時VT4、VT5導通,把正弦半波翻轉成正弦波。通過控制占空比D的大小,就可以達到控制電感電流I L,進而控制并網電流的目的。
前級變換器工作時有以下四個開關狀態(見圖3):
(1)t 0～t 1期間,開關管VT1導通、VT2關斷,輸入直流電壓U dc加在變壓器原邊繞組N 1兩端,副邊繞組N 3感應出反向電壓(N 3/N 1)×U dc,二極管VD2、VD3導通,電感L兩端電壓為(N 3/N 1)U dc-|U g|,電感電流I L上升,此時開關管VT2承受的正向電壓為2U dc;
(2)t 1～t 2期間,VT1、VT2都關斷,電感L兩端電壓為-U g,電感電流I L減小,二極管VD1～VD4同時導通,電感電流通過整流二極管續流,此時VT1、VT2承受電壓U dc;
(3)t 2～t 3期間,VT1關斷、VT2導通,直流電壓U dc加在變壓器原邊繞組N 2上,副邊繞組N 3感應出正向電壓(N 3/N 2)×U dc,二極管VD1、VD4導通,電感L兩端電壓為(N 3/N 1)U dc-|U g|,電感電流I L上升,此時VT1承受的正向電壓為2U dc;
(4)t 3～t 4期間,VT1、VT2都關斷,變壓器及各開關管的工作過程同(2)。
通過以上分析,推挽式帶偽直流母線的電路拓?fù)渚哂幸韵绿厣?
(1)推挽逆變工作于高頻SPWM開關狀態,較高的開關頻率可減小輸出電流紋波;后級工作于工頻開關狀態,開關損耗小。因此,逆變器的整體性能優越,效率高。
(2)采用高頻變壓器實現了光伏系統輸入輸出之間的電氣隔離,也滿足了系統對升壓比較高的要求。因此,逆變器可應用于低壓輸入場合,對輸入電壓的適應范圍寬,同時,由于采用高頻變壓器,系統的體積小、功率密度高。
3 主電路設計
3.1 關鍵電路元件參數的設計
(1)變壓器變比選擇
設逆變器額定輸出功率為P e,并網電壓有效值最大允許為U gmax,最小為U gmin,考慮光伏電池端電壓隨光照和溫度的波動,取逆變器直流輸入電壓最小為U dcmin、最大為U dcmax,推挽開關管和工頻換流橋開關管的導通壓降分別為U TP、I Tg,二極管的導通壓降為U D,為了讓輸入電壓最小時逆變器能輸出最大電壓,則變壓器的變比應為:
(2)電感L選擇
設整流后電路的輸出電壓為uAB,電網電壓為ug,忽略整流二極管和工頻換流橋開關管的導通壓降,則加在電感L 上的瞬時電壓uL為(uAB-ug),uL將在電感L 上產生紋波電流,紋波電流幅值決定于濾波電感的大小。假設在一個開關周期的時間里ug保持不變,則在推挽開關管導通時間DT s內有[4]
根據沖量定理,在每個開關周期時間內,逆變器輸出電壓uAB與電網端的正弦半波電壓|ug|的沖量基本相同,則
